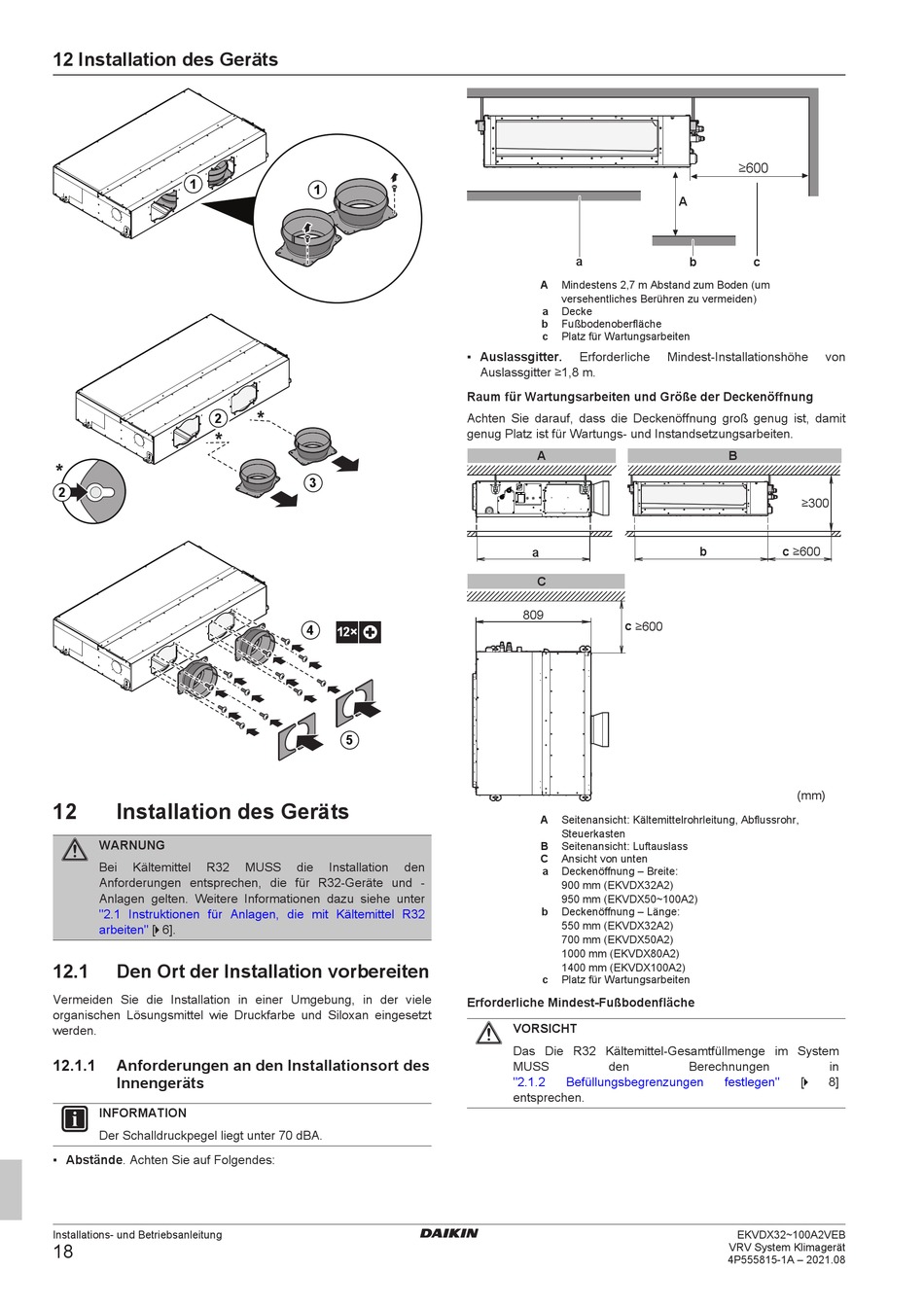

12 Installation des Geräts
1
2
*
*
2
12 Installation des Geräts
WARNUNG
Bei Kältemittel R32
Anforderungen entsprechen, die für R32-Geräte und -
Anlagen gelten. Weitere Informationen dazu siehe unter
"2.1 Instruktionen für Anlagen, die mit Kältemittel R32
arbeiten" [ 4 6].
12.1

Den Ort der Installation vorbereiten

Vermeiden Sie die Installation in einer Umgebung, in der viele
organischen Lösungsmittel wie Druckfarbe und Siloxan eingesetzt
werden.
12.1.1 Anforderungen an den Installationsort des
Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
▪ Abstände. Achten Sie auf Folgendes:
Installations- und Betriebsanleitung
18
1
*
3
4
12×
5
MUSS die Installation den
a
A Mindestens 2,7 m Abstand zum Boden (um
versehentliches Berühren zu vermeiden)
a Decke
b Fußbodenoberfläche
c Platz für Wartungsarbeiten
▪ Auslassgitter. Erforderliche
Auslassgitter ≥1,8 m.
Raum für Wartungsarbeiten und Größe der Deckenöffnung
Achten Sie darauf, dass die Deckenöffnung groß genug ist, damit
genug Platz ist für Wartungs- und Instandsetzungsarbeiten.
A
a
C
809
A Seitenansicht: Kältemittelrohrleitung, Abflussrohr,
Steuerkasten
B Seitenansicht: Luftauslass
C Ansicht von unten
a Deckenöffnung – Breite:
900 mm (EKVDX32A2)
950 mm (EKVDX50~100A2)
b Deckenöffnung – Länge:
550 mm (EKVDX32A2)
700 mm (EKVDX50A2)
1000 mm (EKVDX80A2)
1400 mm (EKVDX100A2)
c Platz für Wartungsarbeiten
Erforderliche Mindest-Fußbodenfläche
VORSICHT
Das Die R32 Kältemittel-Gesamtfüllmenge im System
MUSS den
"2.1.2 Befüllungsbegrenzungen
entsprechen.
≥ 600
A
b c
Mindest-Installationshöhe von
B
b c ≥600
(mm)
Berechnungen in
[ 4
festlegen" 8]
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1A – 2021.08
