ERSATZTEILELISTEÑModell-Nr. PETL21462
Bestell-
Nr. StŸck
Bezeichnung
1
8
Querstangenklammerschraube
2
2
Querstangenbolzen
3
2
Querstangenunterlegscheibe
4*
1
Linke Querstangenklammer
5
2
Schaumstoffgriff
6*
1
Computerkonsole
7
8
Computerschraube
8
2
Drahthalterabdeckung
9
4
Querstangenschraube
10
2
GehŠusemutter
11
1
Hinterer Rollenschutz
12
2
Oberkšrperlenker mit Schaumstoffgriff
13
1
SchlŸssel/Clip
14
1
FedergehŠuse
15
1
Drahthalter fŸr AufhŠngestange
16
1
Rahmenabdeckung
17
1
Konsolenquerstange
18
2
Querstangenklammer
19*
1
Motor/Rolle/Schwungrad/Ventilator
20
1
Motor
21
1
Rolle/Schwungrad/Ventilator
22
1
Halter fŸr Wasserflasche
23
1
Teilspannungsmesser
24
1
Geschwindigkeitskontrolle
25
1
Antriebsriemen
26
6
Mutter
27
3
Motorspannfederbolzen
28
1
Motoraufsatzunterlegscheibe
29
5
Sternfšrmige Unterlegscheibe
30
1
Aufmachbare Kabelklammer
31
2
Aufrechte Unterlegscheibe
32
1
Vordere Haube
33
8
Haubenverankerungsschraube
34
1
Motorspannungsmutter
35
1
Kabelkliphalterklemme
36
8
Gummi-Haubenverankerung
37
1
Verschlu§warnungsaufkleber
38
4
Querstangenschraube (oben)
39
1
Motordrehbolzen
40
3
Neigung/Motordrehmutter
41
1
Erdungskabelschraube
42
1
Neigungsschalter
43
1
Magnet
44
2
Selbstklebender Clip
45
26
Schraube
46
4
Kabelklip
47
1
MotoraufsatzŠrmel
48
1
Elektronenklammer
49
1
Kontrollplatine
50
1
Startzug
51
1
Rechte Querstangenklammer
52
1
Klammernverschlu§stift
53
1
Sicherung
54
1
Justierschraube fŸr vordere Rolle
55
5
Justierunterlegscheibe
56
1
Computerklammerverschlu§hebel
57
1
InbusschlŸssel
58
1
Motordrehmutter
59
2
Computerklammerverschlu§hebel
60
2
Widerstandszylinder
61
2
WiderstandsŠrmel
62
2
Sprengring
63
4
Auswuchtscheibe
64
2
Widerlager
65
4
3/8Ó Flache Unterlegscheibe
66
2
Widerstandsklammer
Bestell-
Nr. StŸck
Bezeichnung
67
2
Widerstandsbolzen
68
1
Hinatere Haube
69
2
Aufrechter Drehbolzen
70
2
Neigungsbeinbolzen
71
3
GehŠuseklip
72
1
Stšpsel fŸr AufhŠngestange
73
8
Basisunterlage
74
4
Rad
75
1
Basis
76
1
Rahmenstšpsel
77
4
Widerstandsklammerbolzen
78
2
Fu§schiene
79
1
BehŠlter fŸr Steckdose
80
1
Drahthalterabdeckung
81
33
Sicherheitsabdeckungsschraube
82
1
Sicherheitsabdeckung
83
1
Warnungskleber f. Elektronisches
84
1
Rahmen
85
1
Basispuffer
86
8
Isolator
87
2
RiemenfŸhrung
88
1
Stabilisierplatte
89
2
Aufrechte Drehmutter
90
1
Vorderrolle/Riemenscheibe
91
1
Laufplattform
92
1
Laufband
93
8
Plattformschraube
94
1
Adjustierbolzen fŸr linke, hintere Rolle
95
1
Stabilisierplattenmutter
96
1
Spannungsfeder
97
2
Unterlegscheibe
98
4
Widerstandsklammerunterlegscheibe
99
1
NeigungsweiterfŸhrung
100
1
Neigungsmotorschutz
101
2
Schutzfeder
102
1
Rollenspannungsmutter
103
1
Hinterer Rollenplate
104
1
Hintere Rolle
105
1
Stabilisierplattenbolzen
106
1
Neigungsmotor
107
1
Neigungsmotorbolzen
108
1
Motorunterlegscheibe
109
4
Plastik-AbstandsstŸck
110
8
IsolatorengehŠuse
111
1
Stromanschlu§ mit Clips
112
4
Rollenbolzen
113
1
Adjustierbolzen fŸr rechte, hintere Rolle
114
1
Neigungsbein
115
1
Membranenschalterkabel
116
5
8Ó Kabelklip
117
1
Erdungskabelmutter
118
1
Sicherungsklammer
119
1
MembranenschalterverlŠngerungklip
#
1
8Ó Wei§er Draht, 2 x weiblich
#
1
8Ó Blauer Draht, 2 x weiblich
#
1
14Ó Wei§er Draht, mŠnnl./weiblich
#
1
4Ó GrŸne/Gelber Draht, Ringverbindung
#
1
4Ó Schwarzer Draht, 2 x weiblich
#
1
4Ó Schwarzer Draht, mŠnnl./weibl.
#
1
8Ó Schwarzer Draht, mŠnnl./weibl.
#
1
8Ó Schwarzer Draht, 2 x weibl.
#
1
Bedienungsanleitung
* Dazu gehšren alle in der Detailzeichnung abgebildeten
Teile.
# weist auf ein nicht abgebildetes Teil hin.

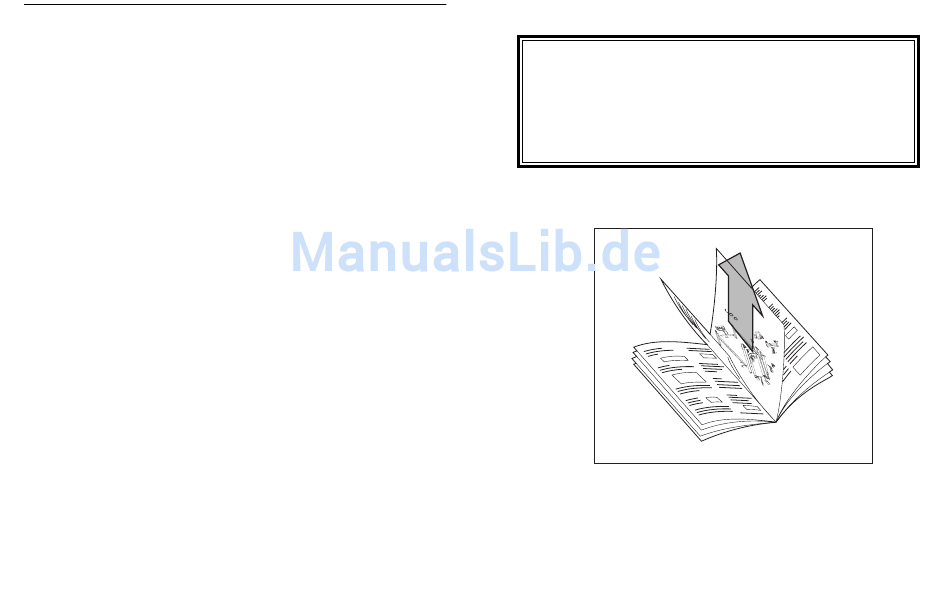

ENTFERNEN SIE DIE
REMOVE THIS PART LIST/EXPLODED
EXPLOSIONS-ZEICHNUNG UND DIE
DRAWING FROM THE MANUAL!
ERSATZTEILELISTE VON DER
BEDIENUNGSANLEITUNG
und verwahren Sie beide fŸr spŠteren Gebrauch.
Anmerkung: Angaben kšnnen ohne Widerruf verŠndert werden. Information zur
Bestellung von Ersatzteilen finden Sie auf der RŸckseite der Bedienungsanlei-
tung.
