Conexión Del Leval Junto Con El Foco A La Toma De Salida De Luz Del Sistema De Accionamiento De La Bicicleta Eléctrica - Busch+Müller LEVAL 365 Gebrauchsanweisung

Beispielrechnung
En caso de conexión paralela con el foco
Potencia facilitada
18 vatios
por el sistema
menos potencia
- 7,5 vatios
máx. foco
menos potencia
- 1,8 vatios
máx. luz trasera
menos potencia
- 3,0 Watt
máx. LEVAL
Total 5,7 vatios
Potencia es
Resultado:
suficiente
→ → Se puede
instalar el LEVAL
6.1. Conexión del LEVAL junto con el foco a la toma de salida de luz del sistema de accionamien-
to de la bicicleta eléctrica
Si el LEVAL se conecta paralelamente con el foco a la toma de salida de luz del sistema de accio-
namiento de una bicicleta eléctrica, estará alimentado siempre con energía eléctrica mientras esté
encendido el sistema de alumbrado.
! Si la potencia máxima disponible no es suficiente, se puede incrementar, en su caso, el suministro
de potencia del sistema de accionamiento. Consulte al respecto a una tienda especializada.
!
A fin de comprobar adicionalmente si la potencia disponible es suficiente, recomendamos realizar
para esta variante de conexión la prueba práctica descrita en el punto "7.3 Prueba práctica antes de
la puesta en servicio inicial".
!
La longitud recomendada del cable entre foco
72
Conexión a una fuente
de alimentación aparte,
p.ej. power bank
12 vatios 5 vatios
- 7,5 vatios n/a
- 1,8 vatios n/a
- 3,0 vatios - 3 vatios
- 0,3 vatios 2 vatios
Potencia no es
Potencia es suficiente
suficiente
→ → No se debería → → Se puede
instalar el LEVAL instalar el LEVAL
1 y LEVAL no debería ser inferior a 200 mm.
mín. 200 mm

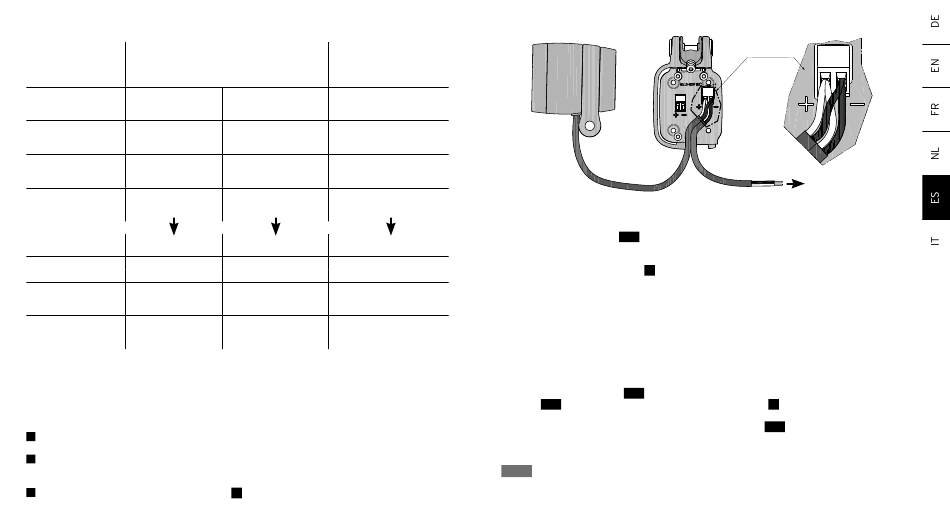

Figura: Conexión junta de LEVAL y foco a una fuente de alimentación
Debajo de la placa de cierre 4.2 del LEVAL se sitúa la conexión para el suministro de energía
eléctrica. Proceda de la forma siguiente:
Unir el cable al conector del cable Preparar primero los dos cables de conexión (foco y fuente
6
de alimentación) e introducirlos mediante el conector en el LEVAL para poder conectarlos ahí.
Cortar 20 mm de la cubierta de los cables al final de ambos cables de conexión y desaislar enton-
ces 5 mm de los hilos descubiertos (2x corriente y 2x masa) en cada cable.
Destornille el tornillo montado al mismo para abrir el conector del cable.
Introduzca a continuación los dos hilos de corriente del foco y de la fuente de alimentación
juntos en el orificio correcto (+) del conector del cable (¡observar en cualquier caso la polaridad
correcta!) y proceda en forma idéntica con los hilos de masa (-). Vuelva a cerrar seguidamente el
conductor del cable con el tornillo.
Abra ahora la placa de cierre destornillando los cuatro tornillos negros que fijan la placa
4.2
de cierre al LEVAL. Inserte después el conductor del cable
4.2
carcasa (detalle A).
Cierre a continuación de nuevo el LEVAL con la placa de cierre
de la penetración de suciedad y humedad, apriete los tornillos de nuevo con la firmeza necesaria
para impedir que se puedan soltar solos.
NOTA Al acortar cables, preste siempre atención a que los cables restantes sean lo suficien-
temente largos para que el LEVAL pueda moverse libremente y sus movimientos no se vean
restringidos por los cables.
Detalle A
Detail A
Fuente de alimentación
de la manera señalada en la
6
4.2 . A fin de proteger el LEVAL
73
