Exemple de calcul :
En cas de connexion en parallèle avec le phare
Puissance système
18 watts
mise à disposition
moins la puissance
- 7,5 watts
maxi du phare
moins la puissance
- 1,8 watt
maxi du feu arrière
moins la puissance
- 3,0 watts
maxi du Leval
Total 5,7 watts
La puissance est
Résultat :
suffisante
→ → Le LEVAL peut
être installé
6.1. Raccordement électrique du LEVAL en même temps que le phare, sur la sortie d'éclairage
du moteur de l'E-Bike
Si le LEVAL est raccordé à la sortie d'éclairage d'un moteur d'E-Bike en parallèle avec le phare, il est
toujours alimenté en courant lorsque le système d'éclairage est en marche.
!
Si la puissance maximale mise à disposition n'est pas suffisante, il est possible, dans certaines
circonstances, d'augmenter la puissance de sortie du système d'entraînement. Parlez-en à votre
revendeur.
!
Pour vérifier additionnellement si la puissance disponible est suffisante, nous recommandons
d'effectuer pour cette variante de raccordement le test pratique décrit à la section „7.3 Test pratique
avant la première mise en service".
!
La longueur recommandée du câble entre le phare
40
Raccordement à une
source de courant sépa-
rée, par ex. Powerbank
12 watts 5 watts
- 7,5 watts n/a
- 1,8 watt n/a
- 3,0 watts - 3 watts
- 0,3 watt 2 watts
La puissance est La puissance est suf-
insuffisante fisante
→ → Il est préférable
→ → Le LEVAL peut
de ne pas installer le
être installé
LEVAL
1 et le LEVAL ne doit pas être inférieure à 200 mm.
au moins 200 mm

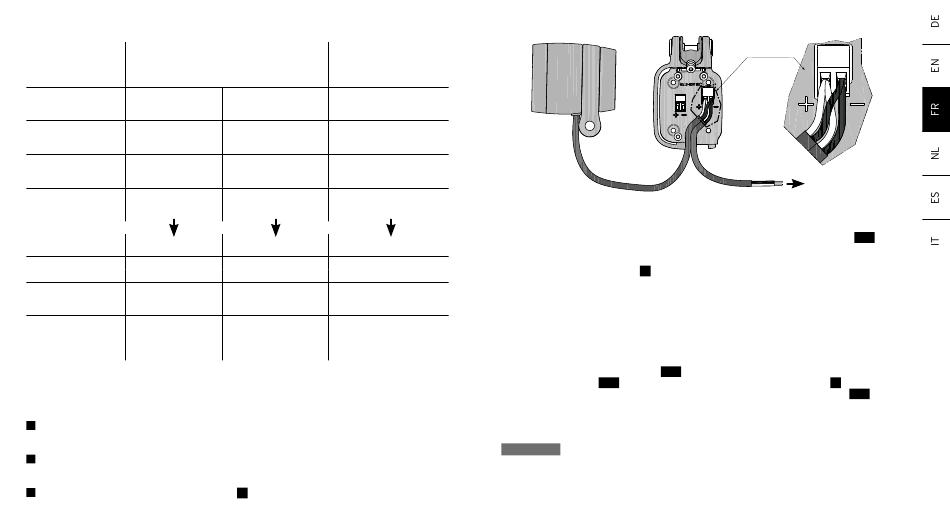

Fig. : le phare et le système LEVAL ensemble sur une même source de courant
Le raccordement pour l'alimentation électrique est logé sous la plaque de fermeture
LEVAL. Procédez comme suit :
Relier le câble à la fiche de câble 6 . Préparer d'abord les deux câbles de connexion (phare et
source de courant) afin de pouvoir les introduire dans le LEVAL à l'aide de la fiche de câble et de
les y raccorder. Dégager environ 20 mm de la gaine sur les extrémités des deux câbles de conne-
xion ; ensuite, dénuder sur 5 mm chacun des brins de câble exposés (2x courant et 2x masse).
Pour ouvrir la fiche de câble, desserrez la vis qui y est montée.
Introduisez ensuite ensemble les deux fils électriques du phare et de la source de courant dans
l'ouverture correcte (+) de la fiche de câble (respecter impérativement la polarité correcte !),
faites de même avec les fils de masse (-). Ensuite, refermer la fiche de câble avec la vis.
Ouvrir ensuite la plaque de fermeture 4.2
la plaque de fermeture 4.2 contre le LEVAL. Ensuite, insérer la fiche de câble
sur le boîtier (détail A). Finalement, refermer le LEVAL avec la plaque de fermeture
protéger le LEVAL contre la pénétration de salissures et d'humidité, resserrez les vis de manière
à ce qu'elles ne puissent pas se desserrer d'elles-mêmes.
REMARQUE
lorsque vous raccourcissez des câbles, veillez toujours à ce que les longueurs de
câble restantes soient suffisantes pour que le LEVAL puisse se déplacer librement et ne soit pas
entravé dans sa liberté de mouvement par les câbles.
Detail A
Source de courant
4.2
en desserrant les quatre vis noires qui maintiennent
6 comme illustré
4.2
du
.
Pour
