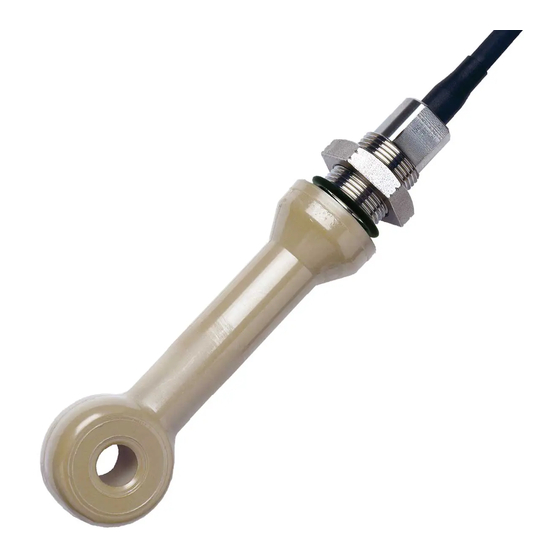

- Seite 1 SE655(N/X-*) / SE656(N/X-*) Induktiver, digitaler Betriebsanleitung Leitfähigkeitssensor Memosens-Protokoll Vor Installation lesen. www.knick.de Für künftige Verwendung aufbewahren.
-
Seite 2: Sicherheitshinweise
• Die Sensoren sind unter Beachtung geltender europäischer Normen und Richtlinien entwickelt. Der Anschluss und Betrieb der Sensoren SE655(N/X) digital und SE656(N/X) digital muss entsprechend dieser Betriebsanleitung erfolgen. • Die sichere Anwendung der Sensoren ist durch die Einhaltung der angegebenen Umgebungs- und Medientemperaturbereiche zu gewährleisten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ..........................3 Technische Daten ..........................4 Produktschlüssel ................................5 Chemische Beständigkeit in Abhängigkeit von Medienart, -konzentration und -temperatur ..5 Temperatur- und Druckbeständigkeit SE655(N/X) PEEK und SE656(N/X) PFA ........6 Elektrischer Anschluss ..............................7 Identifikation der Sensoren ............................7 Montage ............................. 8 Maßzeichnungen ..........................11 Zubehör ............................ -
Seite 4: Technische Daten
SE656(N/X-*): ca. 11 min Umgebungstemperatur -20 ... +60 °C Lagertemperatur -20 ... +80 °C Prozessdruck p SE655(N/X-*): 0 ... 20 bar (siehe pT-Diagramme) SE656(N/X-*): 0 ... 16 bar (siehe pT-Diagramme) Temperaturfühler Pt1000 (Klasse A nach IEC 60751) Montage G ¾"... -
Seite 5: Produktschlüssel
Technische Daten Produktschlüssel SE65* N - GE FF T 0 A M Memosens-Protokoll Dichtungsmaterialien A - FKM K - FFKM Prozessberührt Prozessberührende Materialien T - PEEK W - PFA Kabellänge FF - 3 m Festkabel FT - 7 m Festkabel Prozessadaption G ¾"... -
Seite 6: Temperatur- Und Druckbeständigkeit Se655(N/X) Peek Und Se656(N/X) Pfa
Technische Daten Temperatur- und Druckbeständigkeit SE655(N/X) PEEK und SE656(N/X) PFA pT-Diagramm SE655(N/X)-GEFFT0AM/GEFTT0AM Temperatur [°C] pT-Diagramm SE656(N/X)-GEFTW0KM Temperatur [°C] Abb. 1 Druck-Temperatur-Beständigkeit pT-Diagramm (Montagevariante) für SE655(N/X-*) und SE656(N/X-*) DN 50, Edelstahl (ZU0343) Losflansch DN50, PVDF (ZU0344), ANSI 2“, PVDF (ZU1035) Gewindeadapter NPT 1“, Stahl (ZU1046) -
Seite 7: Elektrischer Anschluss
0 to 16 bar Serial No.: BVS 20 ATEX E 113 X Temp -20 to 110 °C 0 to 16 bar IECEx BVS 20.0087X II 1G Ex ia IIC T4/T6 Ga Abb. 4 Gerätebezeichnung / Typschild der Sensoren SE655(N/X-*) und SE656(N/X-*) -
Seite 8: Montage
Max. Anziehdrehmoment 20 Nm, Schraubenschlüssel SW36 Mutter (Lieferumfang Sensor) Ersatz: z.B. ZU0340N O-Ring Sensor: Flansch Edelstahl ZU0343 (Lieferumfang Sensor) PTFE-Scheibe SE655(N/X)-GEFFT0AM/ Ersatz: z.B. ZU0340N DN 50 GEFTT0AM, ZU0342N SE656(N/X)-GEFTW0KM (optional) Abb. 6 Montage Flansch DN 50 Edelstahl, mit PTFE-Scheibe Montage, mit Adapter NPT 1"... - Seite 9 Montage Montage Flansch DN 50 Edelstahl, ohne PTFE-Scheibe (Flansch hat Kontakt zum Medium) Max. Anziehdrehmoment 20 Nm, Schraubenschlüssel SW36 Mutter Set Flansch ZU0343 (Edelstahl) DN 50 PN 16 Dichtung (O-Ring) Sensor Set Flansch ZU0344 DN 50 PN 10 PVDF Losflansch (PP-GF) Mutter Flansch (PVDF) Set Flansch...
- Seite 10 Montage Einbaubedingungen Bei einem Mindestabstand von 15 mm oder größer ändert sich der Zellfaktor nicht. Ist der Mindestabstand kleiner als 15 mm, so verkleinert sich der Zellfaktor bei metallischen Gefäß- (Rohr-) Wänden. Bei isolierenden Wänden wird der Zellfaktor größer. Abb. 9 Mindestausdehnung des Freifeldes ohne Änderung des Zellfaktors Minimaler Wasserstand im Einbaulage des Rohr...
-
Seite 11: Maßzeichnungen
Maßzeichnungen Edelstahl Edelstahl Edelstahl SW36 [1.417A/F] NPT 1" G 3/4 SW41 [1.614A/F] 39 [1.535] 24 [0.945] 27,5 [1.08] Abb. 12 Sensorabmessungen in mm [Zoll]. SW: Schlüsselweite... - Seite 12 Maßzeichnungen 4 x 18 Flansch (Edelstahl) Set Flansch DN 50 PN 16, 316L ZU0343 NPT 1“ SW: 41 mm NPT 1“ Edelstahl ZU1046 NPT 1“ PEEK ZU1052 8 x 19 4 x 18 Losflansch Flansch PVDF Set Flansch DN 50 PN 10, PVDF ZU0344 4 x 18 4 x 18...
-
Seite 13: Zubehör
Material: PVDF ZU1035 Flansch ANSI 2“ Material: PVDF 150 lbs ZU0340N Dichtungsset A Mutter + FKM O-Ring (3 Stück) Ersatz für SE655(N/X)- GEFFT0AM/ GEFTT0AM ZU0341N Dichtungsset B Mutter + FFKM O-Ring (1 Stück) Ersatz für SE656(N/X)- GEFTW0KM ZU0342N Dichtungsset C... -
Seite 14: Ex-Bereich
Ex-Bereich Kennzeichnung: ATEX: II 1G Ex ia IIC T4/T6 Ga IECEx: Ex ia IIC T4/T6 Ga Anschlussmöglichkeiten: Der Sensor darf in Ex-Zone 0 (1G) spezifizierter Umgebung betrieben werden. Die max. Messkabellänge beträgt 100 m. Elektrische Parameter: Der Sensor verfügt über die folgenden elektrischen Anschlusswerte: Ui = 5,1 V DC Ii = 130 mA Pi = 166 mW... - Seite 16 Knick Elektronische Messgeräte GmbH & Co. KG Zentrale Beuckestraße 22 • 14163 Berlin Germany Tel.: +49 30 80191-0 Fax: +49 30 80191-200 info@knick.de www.knick.de Lokale Vertretungen www.knick-international.com • Copyright 2021 Änderungen vorbehalten • Version 4 Dieses Dokument wurde veröffentlicht am 30.07.2021 Aktuelle Dokumente finden Sie zum Herunter laden auf unserer Website unter dem entsprechenden Produkt.
