Knick SE 630 Betriebsanleitung

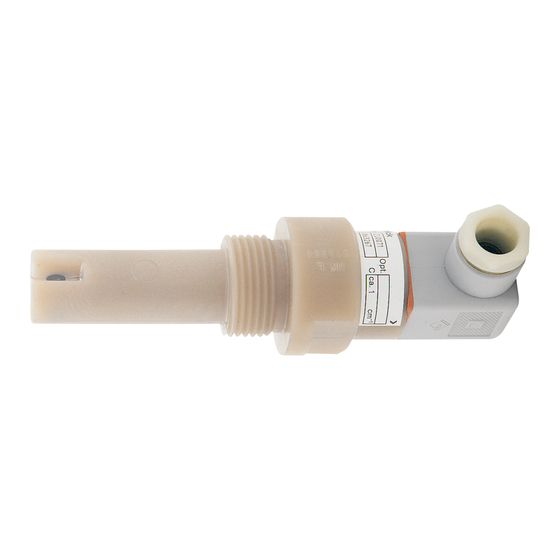

2-elektroden-leitfähigkeitssensor
Verwandte Anleitungen für Knick SE 630
Inhaltszusammenfassung für Knick SE 630
- Seite 1 SE 630 Betriebsanleitung 2-Elektroden-Leitfähigkeitssensor Instructions for Use 2-Electrode Conductivity Sensor Mode d'emploi Capteur de conductivité à 2 électrodes www.knick.de...
- Seite 3 Betriebsanleitung 2-Elektroden-Leitfähigkeitssensor SE 630 Sicherheitshinweise – unbedingt lesen und beachten! Warnung! • Unter Druck stehende Prozeßmedien können bei Nichtbeachtung dieser Hinweise austreten und schwere Verletzungen verursachen. • Auf richtige Montage achten (siehe Maßzeichnung)! Die Installation ist sonst nicht dicht. • Den Sensor nicht ausbauen, solange das Prozeßmedium...
- Seite 4 1. Anwendungsbereiche Der Leitfähigkeitssensor SE 630 ist ein 2-Elektroden-Sensor zur Messung von kleineren bis mittleren Leitfähigkeiten auch bei großem Druck und höhe- ren Temperaturen. Der Sensor besteht aus korrosionsfesten Materialen (Graphitelektroden und PES-Schaft). Ein Temperaturfühler ist im Sensor inte- griert. Bevorzugte Einsatzgebiete sind Wasser, moderat verschmutzte Abwässer, Prozeßmedien mittlerer Leitfähigkeit, auch korrosive Medien.
- Seite 5 4. Technische Daten Zellkonstante: 1/cm Meßbereich: 5 µS/cm ... 50 mS/cm Material: • Schaft: • Elektroden: Spezial-Graphit • Schutzrohr: Temp.-fühler Titan Temperaturfühler: Pt 100 Temperatur: - 20 °C ... 150 °C Druck: max. 16 bar (20 °C), max. 1 bar (150°C) Prozeßanschluß: G 1“...
-
Seite 6: Se 630: Kabel Und Anschluß
SE 630: Kabel und Anschluß Aderbelegung Anschlußkabel braun gelb grün weiß grau rosa schwarz Anschlußtabelle SE 630 Protos ® Stratos® Pro Stratos® Eco COND 3400(X)-041 A2xx / A4xx braun gelb grün weiß 4 (Brücke 4-5) 4 (Brücke 4-5) grau rosa... - Seite 16 Knick Elektronische Messgeräte GmbH & Co. KG P.O. Box 37 04 15 D-14134 Berlin Phone: +49 (0)30 - 801 91 - 0 Fax: +49 (0)30 - 801 91 - 200 Internet:http://www.knick.de knick@knick.de TA-SE630-KNX01 20100204...
