3. Schließen Sie das Stromversorgungs-
kabel (Spannung 230 V AC), das Last-
und bei Bedarf das Bodensensorkabel
an.
Alle Verlängerungen des Bodensensor-
kabels müssen für Hochspannungs-
strom geeignet sein. Ein Schutzleiter
für Einspeisestrom und Heizleitung
ist mit einer Verbindungsklemme im

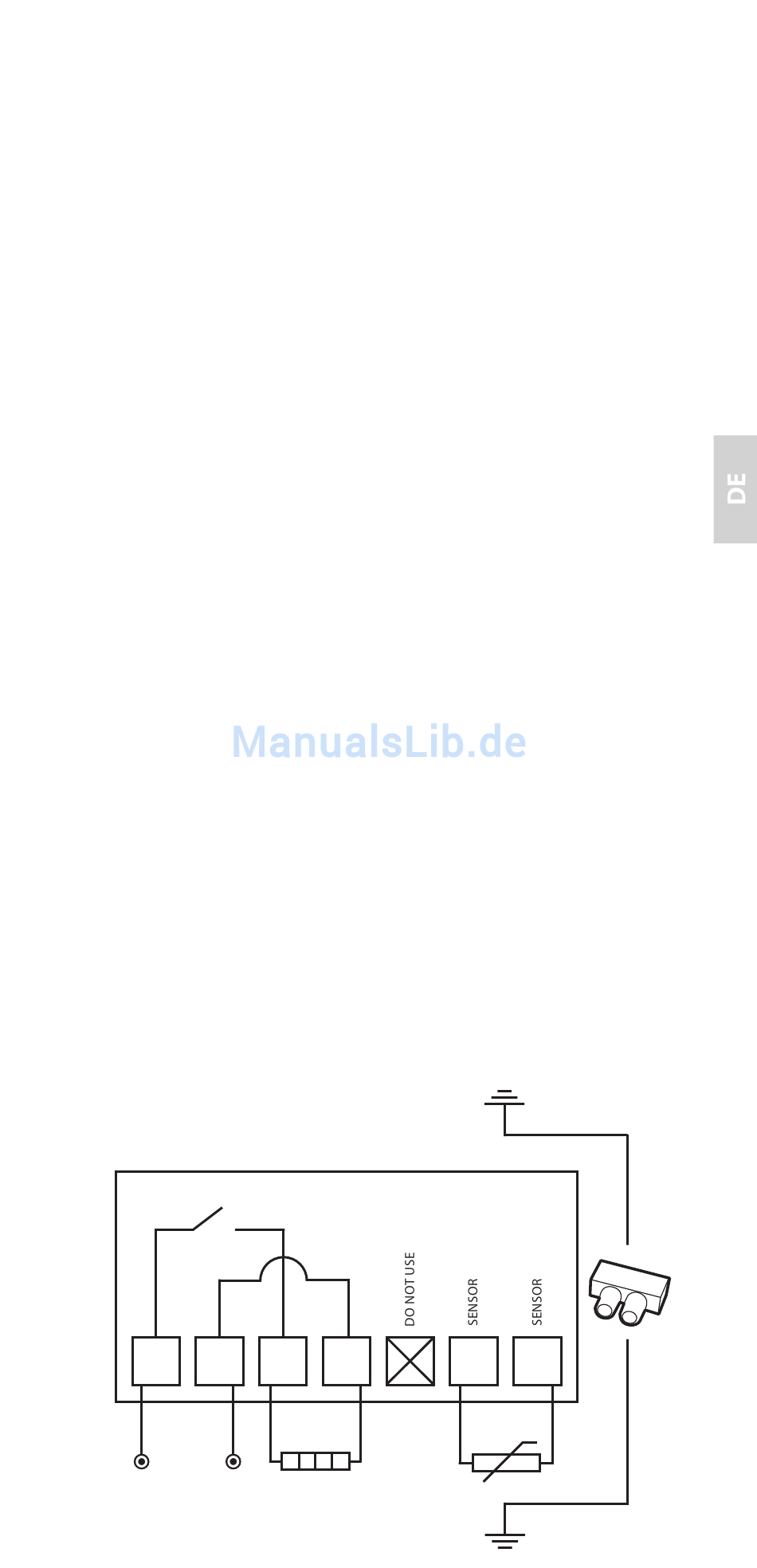

Gehäuse angeschlossen. Siehe nach-
stehender Schaltplan.
4. Setzen Sie den Thermostat in das
Gehäuse ein und fixieren Sie es mit den
vorhandenen Schrauben.
5. Eine Anleitung zum Einstellen der
Regelfunktionen finden Sie im Kapitel
Funktionsweise des Thermostats/Regel-
funktionen.
6. Montieren Sie den Rahmen, die Front
und den Regelknopf.
7. Wenn der Thermostat in einem
Mehrfachrahmen montiert wird,
müssen die Innenecken des Rahmens
entfernt werden.
N
L
LOAD
LOAD
230 V
39
