Kapitel 3: Bedienelemente und Funktionen
Vorderes Display
Das Display gibt die Messwerte für SpO
Anzeige für die Pulssignalstärke, eine Pulsamplitudenanzeige und Anzeigen für Netzstrom und
Batteriezustand.
2
1
Balkenanzeige für den Pulsamplitudenindex- grün/gelb
1
Die Balkenanzeige für den Pulsamplitudeindex soll dem Benutzer dabei helfen, die
Oximetrie-Sensorstelle mit der besten Pulssignalstärke zu finden. Ein höherer Ausschlag
der Balkenanzeige bedeutet eine bessere Signalqualität an der Stelle. Die unteren beiden
Balkensegmente wechseln nach gelb und zeigen dadurch an, dass das Oximeter an der
Sensorstelle eine schlechte Signalqualität erhält.
Anzeigesymbol für externe Stromversorgung (
2
Diese Anzeige leuchtet auf, wenn das Gerät über das Netzteil oder die USB-Schnittstelle mit
Strom versorgt wird.
Balkenanzeige für die Pulssignalstärke - rot
3
Die Balkenanzeige für die Pulssignalstärke schlägt im Takt der Pulsschläge des Patienten aus.
Die Höhe der Balkenanzeige ist eine logarithmische Darstellung der Pulssignalstärke.
4
Batteriezustandsanzeige - grün (bei schwacher Ladung: gelb)
Die Batteriezustandsanzeige gibt den momentanen Ladezustand der eingelegten Batterie
an. Mit schwächer werdender Batterie erlöschen die LED-Segmente nach und nach. Wenn
nur noch eine LED gelb blinkt, sind die Batterien in wenigen Minuten verbraucht. Die
Batterien müssen ersetzt werden.
HINWEIS: Diese Anzeige erlischt, wenn Mignonzellen installiert sind und
Numerische SpO
5
Die Zahl zeigt die funktionelle Sauerstoffkonzentration des Patienten in Prozent an.
Wenn Striche (--) angezeigt werden, bedeutet das, dass der Monitor den SpO
berechnen kann.
Numerische Pulsfrequenzanzeige - rot
6
Die Zahl zeigt die Pulsfrequenz des Patienten in Schlägen pro Minute an. Wenn Striche (---)
angezeigt werden, bedeutet das, dass der Monitor die Pulsfrequenz nicht berechnen kann.
Bedienungshandbuch für Klinikpersonal
und Pulsfrequenz wieder. Es enthält außerdem eine
2
3

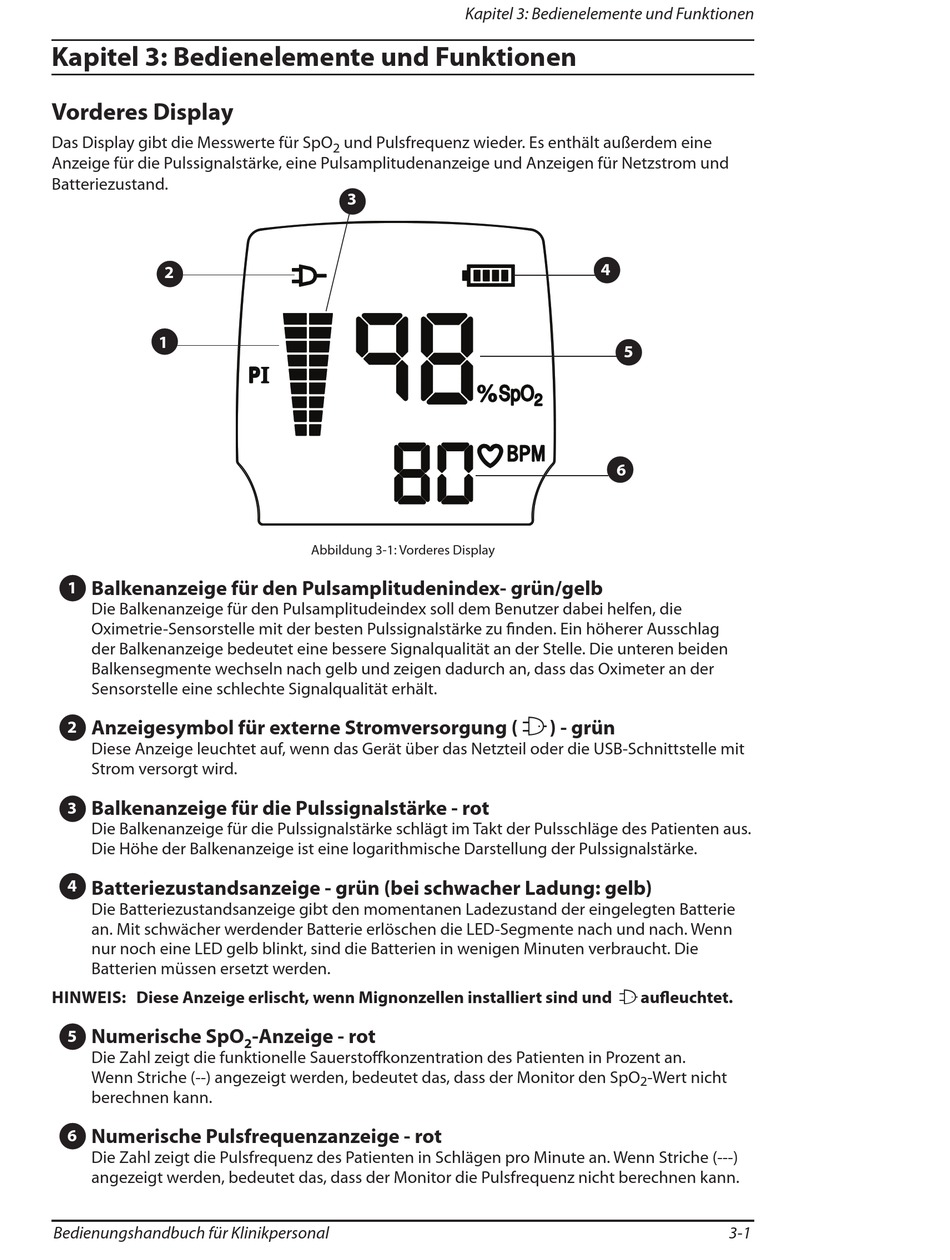

Abbildung 3-1: Vorderes Display
-Anzeige - rot
2
Kapitel 3: Bedienelemente und Funktionen
4
5
6
X
) - grün
X
aufleuchtet.
2
-Wert nicht
3-1
