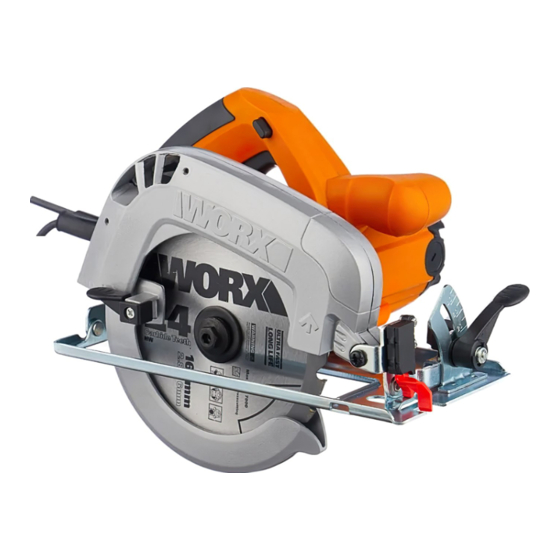

Worx WX425 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Worx Anleitungen
  4. Kreissäge
  5. WX425
  6. Originalbetriebsanleitung

Worx WX425 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für WX425:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 16

Quicklinks

Diese Anleitung herunterladen
Circular saw
Kreissäge
Scie circulaire
Sega circolare
Sierra circular
Serra circular
Cirkelzaag
Rundsav
Käsipyörösaha
Sirkelsag
Cirkelsåg
Elektrikli testere
Κυκλικό πριόνι
Циркулярная пила
All manuals and user guides at all-guides.com
WX425 WX426
EN
P06
D
P16
F
P27
I
P37
ES
P47
PT
P57
NL
P67
DK
P77
FIN
P87
NOR
P97
SV
P107
TR
P116
GR
P126
RU
P136
