6 Software
Die Konfigurationssoftware LinMot-Talk ist gratis und kann von der LinMot Homepage herunter geladen werden.

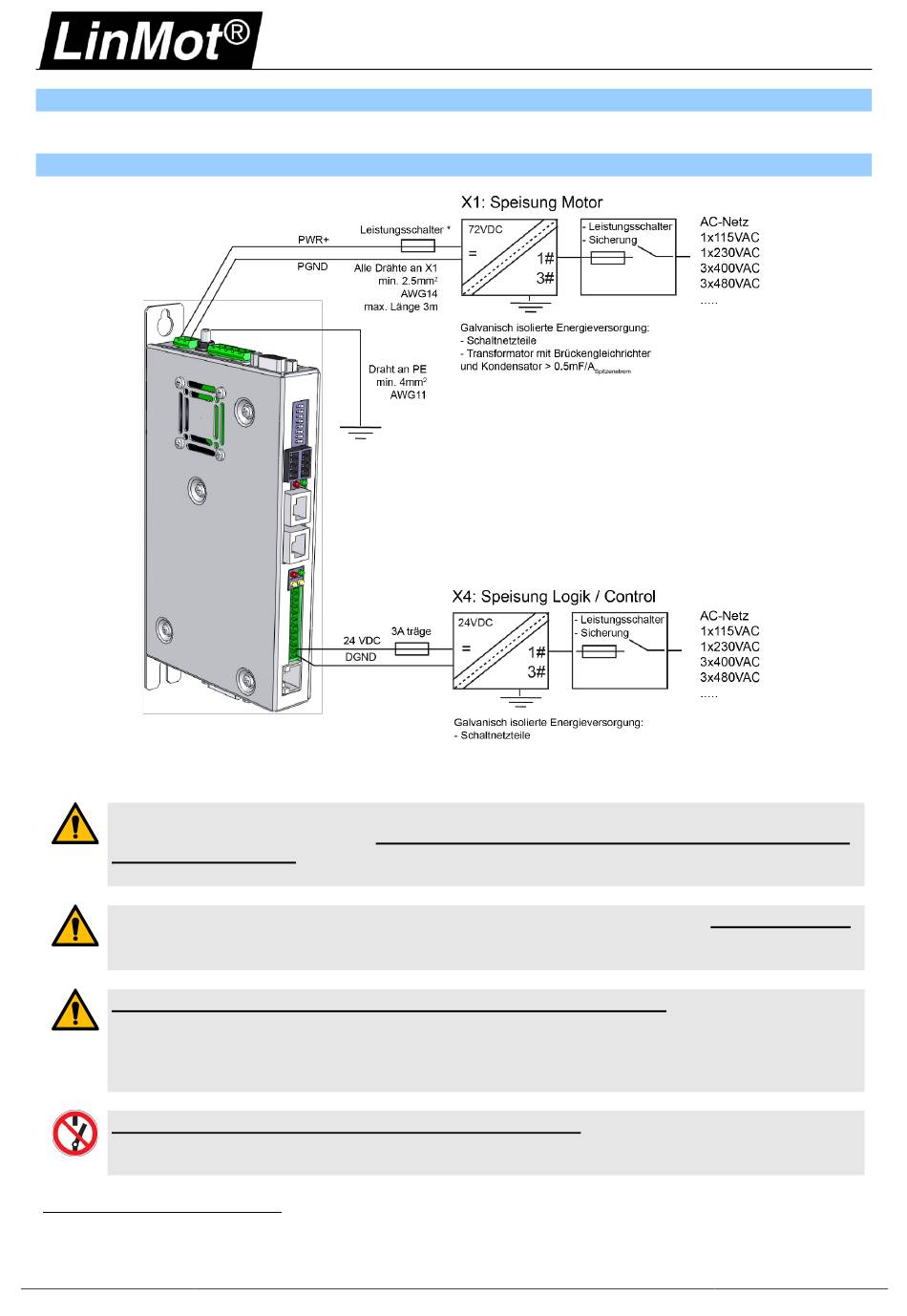

7 Stromversorgung und Erdung
* für cURus: Alternativ kann eine Sicherung verwendet werden
Um einen sicheren und störungsfreien Betrieb zu gewährleisten und um schwere Schäden an den
Systemkomponenten zu vermeiden müssen alle Systemkomponenten korrekt an die Schutzerde
PE angeschlossen sein. Dies betrifft sowohl die LinMot, wie auch alle anderen
Steuerungskomponenten an der gleichen Erdungsleitung.
Jede Systemkomponente
Ein Schlaufen der Erdungsleitung von Komponente zu Komponente (daisy chain) ist verboten.
(LinMot Motoren werden durch die Verwendung der passenden LinMot-Originalkabel korrekt geerdet.)
Stecker dürfen nicht unter Spannung verbunden oder entfernt werden. Erst nachdem alle LEDs
auf dem LinMot Drive vollständig ausgelöscht sind, darf der Motor verbunden oder entfernt werden
(Kondensatoren in der Speisung können selbst einigen Minuten nach dem Ausschalten der Speisung
noch geladen sein.). Nichteinhaltung dieser Vorsichtsmassnahmen kann elektronische Komponenten
in LinMot-Drives und/oder Motoren schwerwiegend beschädigen.
Es ist untersagt, die Speisung auf der DC-Seite zu schalten. Jegliches Schalten der Speisung
sowie vom Notaus muss auf der AC Speisungsseite (Primärseite) erfolgen. Die Nichtbeachtung dieser
Vorsichtsmassnahmen kann zu schweren Schäden am Drive führen.
1 Innerhalb des C1250 Drives ist PWR Motor GND und PWR Signal zusammen geschlossen und an den GND des Drive Gehäuses
angeschlossen. Es wird empfohlen, dass der PWR Motor GND NICHT an einem anderen Ort als im Innern des Drives geerdet wird, um
Kreisströme zu reduzieren.
NTI AG / LinMot
Datenblatt und Installationshandbuch C1250
1
muss direkt mit der Erdungsleitung verbunden werden (Sternanordnung).
0185-1063-D_6V22_IG_Drives_C1250
Seite 10 von 32
