Flexbox – Assembly Instructions
®
⑪
⑫
⑬
⑭
⑮
⑯ ⑰
3 x

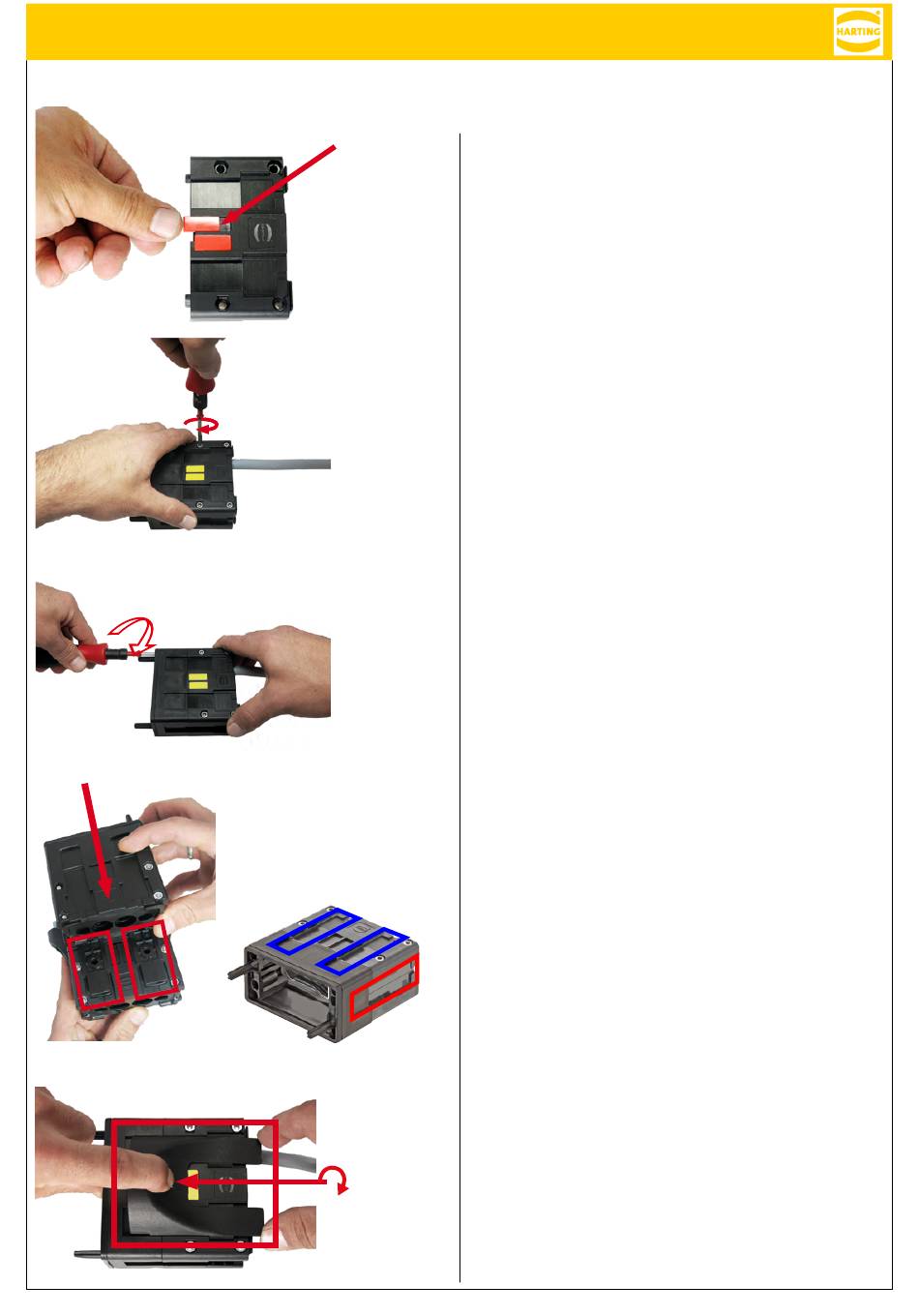

11. Falls Sie eine Kodierung verwenden, um Verwechslungen von
Steckverbindern vorzubeugen, fügen Sie die farbigen Kodier-
elemente nun in die dafür vorgesehenen Konturen der Flexbox-
Tülle ein (⇨ roter Pfeil).
12. Verschrauben Sie beide Tüllenhälften mitein ander. Achten Sie
dabei auf den korrekten Sitz der Dichtungen (0,8 - 1,0 N m)!
13. Verschrauben Sie die beiden fertig vormontierten Tüllenhälften
fest mit dem Trägergehäuse der Han-Modular
(0,8 - 1,0 N m).
14. Werden zwei oder mehr Flexboxen kombiniert, schieben Sie die
Fixierungselemente mit der flachen Seite voran in eine der dafür
vorgesehenen Führungen an der Flexbox (⇨ ⑭, rote Rahmen).
Hinweis:
Die Führungen für die seitliche Erweiterung der Schnittstelle befinden sich an
den kleineren Seitenflächen, die Führungen für die vertikale Erweiterung an
der Ober- und Unterseite der Han-Modular
15. Verbinden Sie zwei oder mehr Flexboxen, indem Sie die Befesti-
gungselemente der ersten Flexbox mit dem voreilenden Profil in
die Führungsschienen der zweiten Flexbox einsetzen.
▶ Zur seitlichen Erweiterung verbinden Sie die Flexboxen über ein
Fixierungselement an der schmalen Seitenfläche
(⇨ roter Rahmen).
▶ Zur vertikalen Erweiterung schieben Sie die erste Flexbox mit
ihren Fixierungselementen in die freien Führungsschienen der
zweiten Flexbox, an der Ober- oder an der Unterseite
(⇨ blaue Rahmen).
16. Bringen Sie die gewölbten Verriegelungslemente an der Ober- oder
Unterseite der Flexboxen an. Eine Bohrschablone für die Wand-
montage finden Sie auf S. 8.
17. Schrauben Sie die Verriegelungselemente nacheinander mit je-
weils 3 Umdrehungen fest. Fahren Sie fort damit, bis das vorgege-
bene Drehmoment von 2 N m erreicht ist.
14
Flexbox
®
Flexbox.
®
