Han-Modular
Flexbox – Assembly Instructions
®
 Montageanleitung
DE

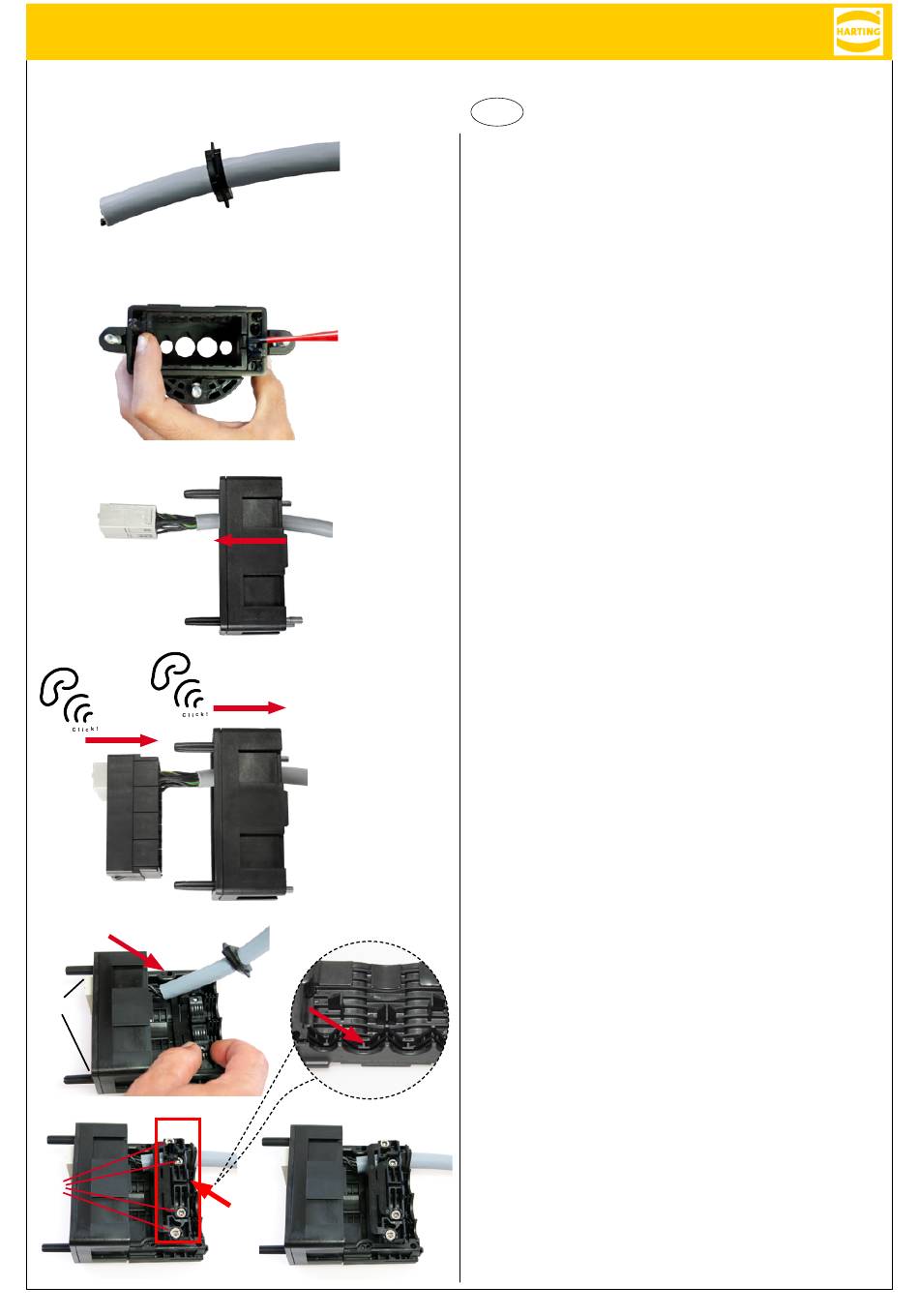

Montage
1. Bringen Sie die Balgdichtungen an dem Kabel an, das konfektio-
niert wird. Schneiden Sie den Balg der Balgdichtung entsprechend
dem jeweiligen Kabeldurchmesser ab. Die Dichtung ist mit dem
Balg nach außen auf das Kabel aufzubringen.
2. Um bereits verrastete Halterahmen zu demontieren, setzen Sie
die Schraubendreherspitze – mit einer Breite passend zur Ausspa-
rung»– vorsichtig an der Rastnase des Halterahmens an
(⇨ kleine Aussparung ②). Hebeln Sie den Rahmen heraus, indem
Sie mit dem Schraubendreher gegen die Rastnase drücken.
▶ Entnehmen Sie den Halterahmen.
3. Schließen Sie die Han-Modular
gen Montage anleitung an.
4. Führen Sie das zu konfektionierende Kabel rückwärtig durch das
Trägergehäuse der Han-Modular
5. Führen Sie die konfektionierten Module von der Rückseite in den
Halterahmen ein.
▶ Ein hörbares „Klicken" signalisiert, dass das Modul vollständig
eingerastet ist.
▶ Beachten Sie die Kodierung der Module!
6. Schieben Sie den Halterahmen mit den vormontierten Modulen in
das Trägergehäuse der Flexbox, bis Sie wieder ein „Klick" hören.
7. Optional können Sie in die untere Deckelhälfte eine Zugentlastung
einlegen: Das Ende des Kabelmantels muss dann ein deutliches
Stück aus der Zugentlastung herausschauen (siehe Bild zu ⑨, ⑩).
8. Verschrauben Sie die untere Hälfte (mit vormontierten Muttern)
der Flexbox-Tülle mit dem Trägergehäuse. Platzieren Sie das Kabel
in der Halbschale der Zugentlastung.
▶ Beachten Sie den korrekten Sitz der Deckeldichtung (➱ roter
Pfeil).
▶ Ziehen Sie jede Schraube der Zugentlastung mit zwei Umdrehun-
gen im Uhrzeigersinn an.
▶ Die langen Schrauben sind ab einem Kabeldurchmesser von
21 mm zu nutzen.
9. Setzen Sie die obere Hälfte der Zugentlastung über die Kabel und
fixieren Sie die Schrauben mit 0,5 - 1,0 N m.
▶ Torsionskräfte sind außerhalb der Han-Modular
gen.
10. Platzieren Sie nun die Balg-Dichteinsätze (passend zum Kabel-
Durchmesser) für die Kabel ausgänge in den Aussparungen der
Flexbox-Tüllenhälften. In die mittlere Nut einlegen!
Details, siehe Vergrößerung (➱ roter Pfeil).
12
Module entsprechend der jeweili-
®
Flexbox.
®
Flexbox abzufan-
®
