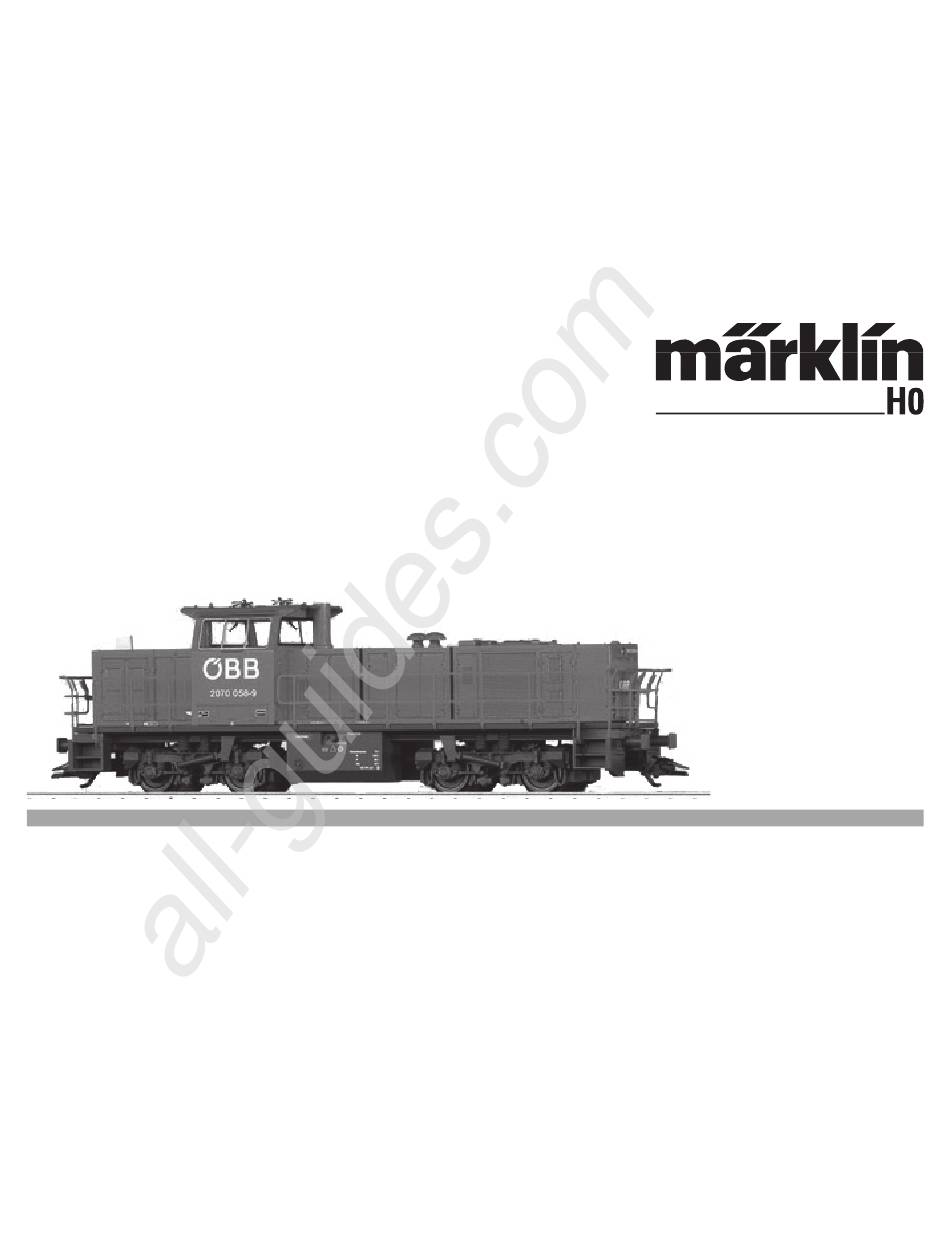

- Seite 1 All manuals and user guides at all-guides.com Modell der Reihe 2070 „Hector“ 37659...
-
Seite 2: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Inhaltsverzeichnis: Sommaire : Seite Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Allgemeine Hinweise Informations générales Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung... - Seite 3 All manuals and user guides at all-guides.com Indice de contenido: Innehållsförteckning: Página Sida Aviso de seguridad Säkerhetsanvisningar Informaciones generales Allmänna informationer Funciones Funktioner Funciones posibles Kopplingsbarer funktioner Parámetro / Registro Parameter / Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios Reservdelar Indice del contenuto:...
-
Seite 4: Informationen Zum Vorbild
All manuals and user guides at all-guides.com Informationen zum Vorbild: Informations concernant la locomotive réelle : Diese dieselhydraulische Lokfamilie der MaK umfasst Mit- Cette famille de locomotives diesels-hydrauliques de la telführerhaus-Lokomotiven, die für den Streckenbetrieb bis firme MaK est composée de machines à cabine centrale zum schweren Rangierbetrieb eingesetzt werden können. -
Seite 5: Sicherheitshinweise
All manuals and user guides at all-guides.com Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Erkennung der Betriebsart: automatisch. tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital • Einstellbare Adressen: 01 – 255 / Control Unit 01 – 80 oder Märklin Systems) eingesetzt werden. • Adresse ab Werk: 70 • Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer • Mfx-Technologie für Mobile Station / Central Station. örtlichen Netzspannung entsprechen. Name ab Werk: 2070.058-9 • Die Lok darf nur aus einer Leistungsquelle versorgt werden. • Veränderbare Anfahrverzögerung (ABV). • Beachten Sie unbedingt die Sicherheitshinweise in der • Veränderbare Bremsverzögerung (ABV). -
Seite 6: Schaltbare Funktionen
All manuals and user guides at all-guides.com f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen systems STOP mobile station Digital/Systems Stirnbeleuchtung function/off Funktion f0 Funktion f0 Funktion 4 Funktion 4 Funktion f4 Funktion f4 f0 f8 Controllable Functions systems STOP mobile station... -
Seite 7: Safety Notes
All manuals and user guides at all-guides.com Safety Notes Functions • This locomotive is to be used only with an operating system • Recognition of the mode of operation: automatic. designed for it (Märklin AC, Märklin Delta, Märklin Digital or • Addresses that can be set: 01 – 255 / Control Unit 01 – 80 Märklin Systems). • Address set at the factory: 70 • Use only switched mode power supply units and transfor- • Mfx technology for the Mobile Station / Central Station. mers that are designed for your local power system. Name set at the factory: 2070.058-9 • This locomotive must never be supplied with power from • Adjustable acceleration (ABV). -
Seite 8: Remarques Importantes Sur La Sécurité
All manuals and user guides at all-guides.com Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, Märklin Delta, • Adresses disponibles : 01 – 255 / Control Unit 01 – 80 Märklin Digital ou Märklin Systems). • Adresse encodée en usine : 70 • Utiliser uniquement des convertisseurs et transformateurs • Technologie mfx pour Mobile Station / Central Station. correspondant à... -
Seite 9: Fonctions Commutables
All manuals and user guides at all-guides.com f0 f8 Fonctions commutables systems STOP mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Fonction 4 Fonction 4 Fonction f4 Fonction f4 f0 f8 Schakelbare functies systems STOP mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0... -
Seite 10: Veiligheidsvoorschriften
All manuals and user guides at all-guides.com Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfssys- • Herkenning van het bedrijfssysteem: automatisch. teem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: 01 – 255 / Control Unit 01 – 80 Märklin Systems) gebruikt worden. • Vanaf de fabriek ingesteld: 70 • Alleen net-adapters en transformatoren gebruiken • Mfx-technologie voor het Mobile Station/Central Station. waarvan de aangegeven netspanning overeenkomt met Naam af de fabriek: 2070.058-9 de netspanning ter plaatse. -
Seite 11: Aviso De Seguridad
All manuals and user guides at all-guides.com Aviso de seguridad Funciones • La locomotora solamente debe funcionar en un sistema de • Reconocimiento del sistema: automático. corriente propio (Märklin AC – Märklin Delta – • Códigos disponibles: 01 – 255 / Control Unit 01 – 80 Märklin Digital o Märklin Systems). • Código de fábrica: 70 • Emplear únicamente fuentes de alimentación conmutadas • Tecnología mfx para la Mobile Station/Central Station. y transformadores que sean de la tensión de red local. Nombre de fábrica: 2070.058-9 • La locomotora no deberá recibir corriente eléctrica mas • Arranque lento variable (ABV). que de un solo punto de abasto. • Frenado lento variable (ABV). • Observe bajo todos los conceptos, las medidas de • Velocidad máxima variable. -
Seite 12: Funciones Posibles
All manuals and user guides at all-guides.com f0 f8 Funciones posibles systems STOP mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 Función 4 Función 4 Función f4 Función f4 f0 f8 Funzioni commutabili systems STOP mobile station Digital/Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Funzione 4 Funzione 4... -
Seite 13: Avvertenze Per La Sicurezza
All manuals and user guides at all-guides.com Avvertenze per la sicurezza Funzioni • Tale locomotiva deve essere impiegata soltanto con un • Riconoscimento del tipo di funzionamento: automatico. sistema di funzionamento adeguato per questa (Märklin AC, • Indirizzi impostabili: 01 – 255 / Control Unit 01 – 80 Märklin Delta, Märklin Digital oppure Märklin Systems). • Indirizzo di fabbrica: 70 • Impiegare soltanto alimentatori “switching“ e trasforma- • Tecnologia Mfx per Mobile Station / Central Station. tori che corrispondono alla Vostra tensione di rete locale. Nome di fabbrica: 2070.058-9 • La locomotiva non deve venire alimentata nello stesso • Ritardo di avviamento modificabile (ABV). -
Seite 14: Säkerhetsanvisningar
All manuals and user guides at all-guides.com Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: 01 – 255 / Control Unit 01 – 80 Märklin Systems). • Adress från tillverkaren: 70 • Använd endast nätadaptrar och transformatorer anpassa- • Mfx-teknologi för Mobile Station / Central Station. de för det lokala elnätet. Namn från tillverkaren: 2070.058-9 • Loket får inte samtidigt försörjas av mer än en kraftkälla. -
Seite 15: Kopplingsbarer Funktioner
All manuals and user guides at all-guides.com f0 f8 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Funktion 4 Funktion 4 Funktion f4 Funktion f4 f0 f8 Styrbare funktioner systems STOP mobile station Digital/Systems Frontbelysning function/off Funktion f0 Funktion f0... -
Seite 16: Vink Om Sikkerhed
All manuals and user guides at all-guides.com Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin AC, • Registrering af driftsarten: automatisk. Märklin Delta, Märklin Digital eller Märklin Systems), der er • Indstillelige adresser: 01 – 255 / Control Unit 01 – 80 beregnet dertil. • Adresse ab fabrik: 70 • Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding. • Mfx-teknologi til Mobile Station / Central Station. -
Seite 17: Parameter / Register
All manuals and user guides at all-guides.com Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde •... -
Seite 18: Ergänzendes Zubehör
All manuals and user guides at all-guides.com ... -
Seite 19: Wartung Und Instandhaltung
All manuals and user guides at all-guides.com... - Seite 20 All manuals and user guides at all-guides.com...
- Seite 21 All manuals and user guides at all-guides.com...
- Seite 22 All manuals and user guides at all-guides.com...
- Seite 23 All manuals and user guides at all-guides.com 7154...
- Seite 24 All manuals and user guides at all-guides.com...
- Seite 25 All manuals and user guides at all-guides.com Motor nicht ölen! Do not oil the motor ! Ne pas huiler le moteur! Motor niet oliën! ¡Por favor no engrase el motor! Si prega di non lubrificare il motore! Motorn får inte oljas eller smörjas! De bedes ikke smøre motoren!
-
Seite 26: Ersatzteile
All manuals and user guides at all-guides.com... - Seite 27 All manuals and user guides at all-guides.com 1 Lok-Gehäuse 231 205 23 Treibrad 254 420 24 Treibachsenteil 209 215 2 Auspuff 309 614 25 Treibrad mit Haftreifen 253 870 3 Horn, groß 206 616 26 Zahnrad 208 433 Horn, klein 206 617 27 Lagerbolzen 231 840...
