BETRIEBSANLEITUNG
4.8

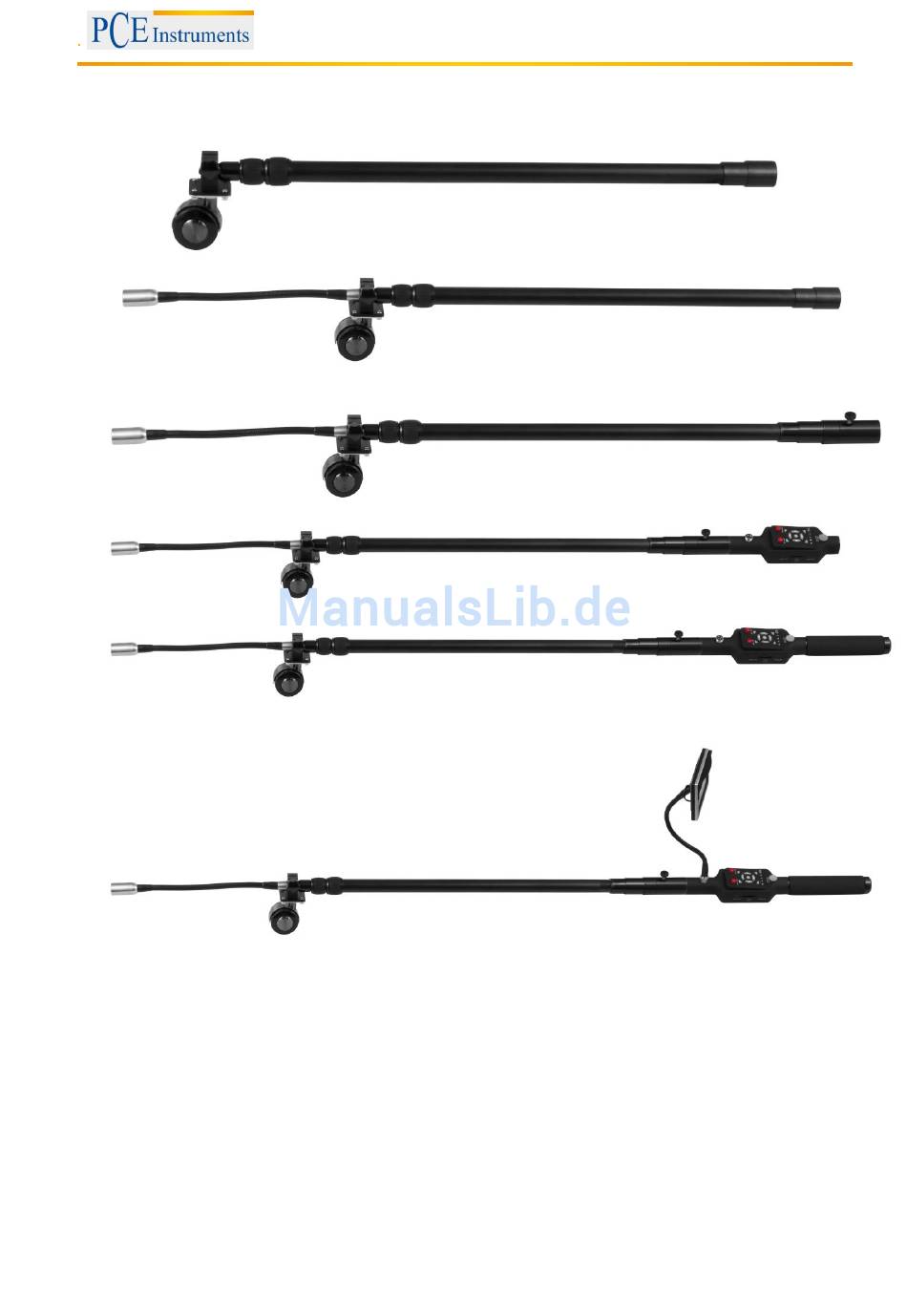

Montage

1. Nehmen Sie die Schutzhüllen von den Teilen.
2. Befestigen Sie die Führungsrolle an der Teleskopstange.
3. Verbinden Sie den Kamerakopf mit dem Verbindungsstück der Teleskopstange.
4. Verbinden Sie die Drehkupplung mit einem weiteren Verbindungsstück der Teleskopstange.
5. Verbinden Sie das Bedienelement mit dem Verbindungsstück der Drehkupplung.
6. Verbinden Sie den Griff mit dem Verbindungsstück des Bedienelementes.
7. Verbinden Sie den Monitor anhand seiner Buchse mit dem Bedienelement und drehen Sie die
Feststellmutter fest zu.
7
