5.3.4

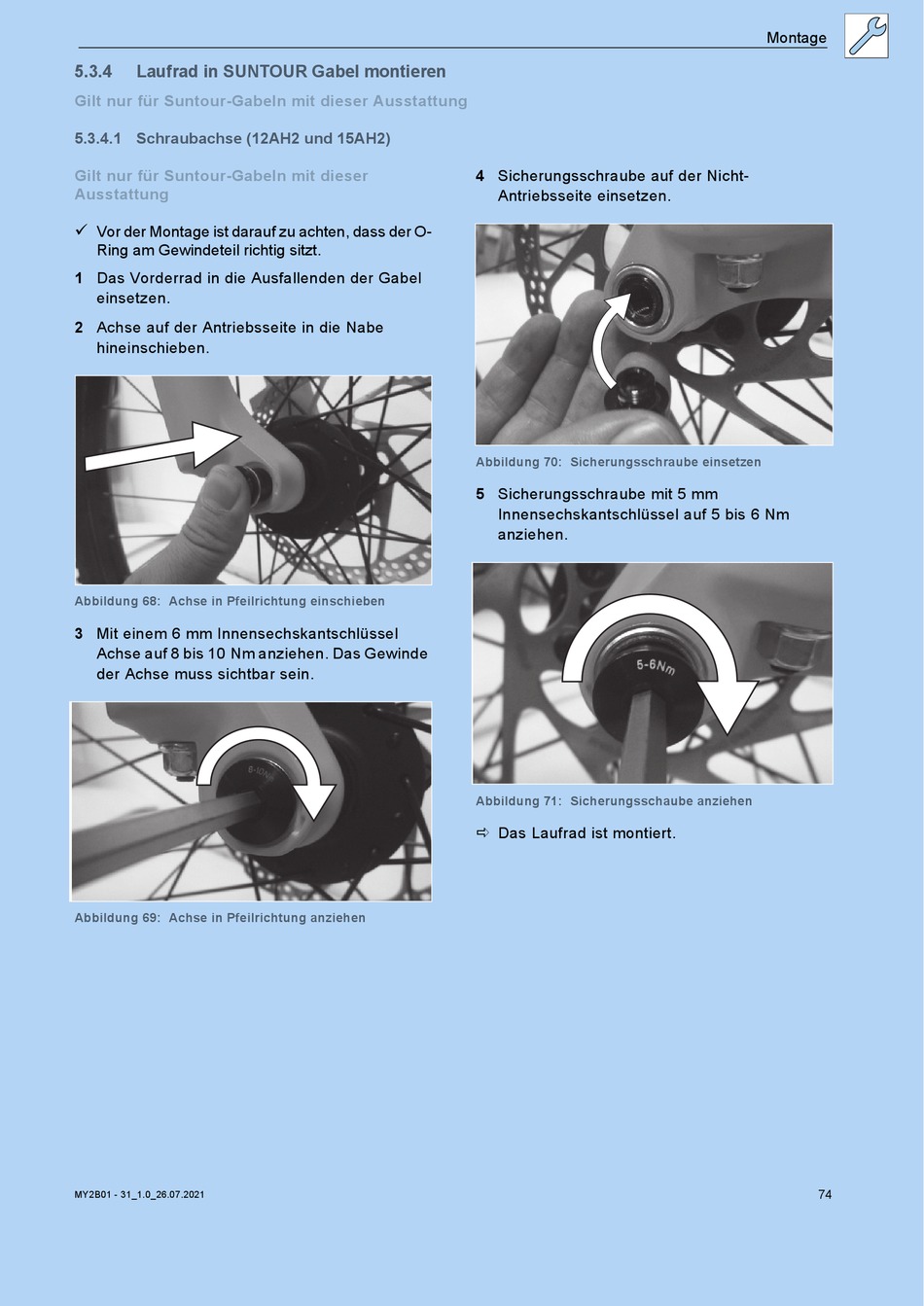

Laufrad in SUNTOUR Gabel montieren

Gilt nur für Suntour-Gabeln mit dieser Ausstattung

5.3.4.1 Schraubachse (12AH2 und 15AH2)

Gilt nur für Suntour-Gabeln mit dieser
Ausstattung
 Vor der Montage ist darauf zu achten, dass der O-
Ring am Gewindeteil richtig sitzt.
1 Das Vorderrad in die Ausfallenden der Gabel
einsetzen.
2 Achse auf der Antriebsseite in die Nabe
hineinschieben.
Abbildung 68: Achse in Pfeilrichtung einschieben
3 Mit einem 6 mm Innensechskantschlüssel
Achse auf 8 bis 10 Nm anziehen. Das Gewinde
der Achse muss sichtbar sein.
Abbildung 69: Achse in Pfeilrichtung anziehen
MY2B01 - 31_1.0_26.07.2021
4 Sicherungsschraube auf der Nicht-
Antriebsseite einsetzen.
Abbildung 70: Sicherungsschraube einsetzen
5 Sicherungsschraube mit 5 mm
Innensechskantschlüssel auf 5 bis 6 Nm
anziehen.
Abbildung 71: Sicherungsschaube anziehen
 Das Laufrad ist montiert.
