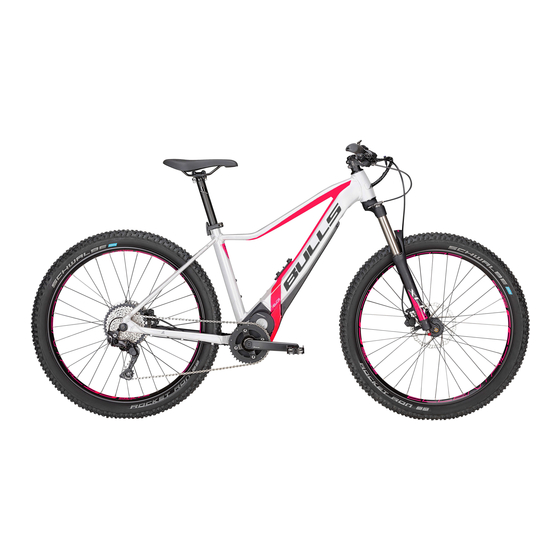

Bulls E-Stream Eva Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bulls Anleitungen
  4. Fahrräder
  5. E-Stream Eva
  6. Originalbetriebsanleitung

Bulls E-Stream Eva Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
Elektrofahrrad
O R I G I N A L B E T R I E B S A N L E I T U N G
DE
E - S t r e a m E v a , E - S t r e a m E v o , S t u r m o g e l E v o
19-17-1007, 19-17-1008, 19-17-1052, 19-18- 1020, 19-18-1021, 19-18-1022, 19-18-1023, 19-18-1027,
19-18-1053, 19-18-1059, 19-18-1060, 19-18- 1060, 19-18-1061, 19-18-1062, 19-18-4013, 19-18-4013,
19-18-4014, 19-18-4015
0 3 4 - 0 3 2 1 6 • 1 . 0 • 8 . Mä r z 20 1 9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bulls E-Stream Eva

Inhaltszusammenfassung für Bulls E-Stream Eva

  • Seite 1 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Elektrofahrrad O R I G I N A L B E T R I E B S A N L E I T U N G E - S t r e a m E v a , E - S t r e a m E v o , S t u r m o g e l E v o 19-17-1007, 19-17-1008, 19-17-1052, 19-18- 1020, 19-18-1021, 19-18-1022, 19-18-1023, 19-18-1027, 19-18-1053, 19-18-1059, 19-18-1060, 19-18- 1060, 19-18-1061, 19-18-1062, 19-18-4013, 19-18-4013, 19-18-4014, 19-18-4015...
  • Seite 2 Copyright © ZEG Zweirad-Einkaufs-Genossenschaft eG Weitergabe und Vervielfältigung dieser Bedienungsanleitung sowie Verwertung und Mitteilung ihres Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlung verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
  • Seite 3 Datenblatt Name, Vorname des Käufers: Kaufdatum: Modell: Rahmennummer: Typennummer: Leergewicht (kg): Reifengröße: Empfohlener Reifenfülldruck (bar)*: vorne: hinten: Radumfang (mm): Firmenstempel und Unterschrift: *Die zulässigen Reifenfülldrücke nach einem Reifenwechsel den Reifenmarkierungen entnehmen und beachten. Der hier empfohlene Reifenfülldruck darf nicht überschritten werden. 034-03287_1.0_08.03.2019...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung Hersteller Gesetze, Normen und Richtlinien Mitgeltende Unterlagen Änderungen vorbehalten Sprache Zu Ihrer Sicherheit 1.6.1 Einweisung, Schulung und Kundendienst 1.6.2 Grundlegende Sicherheitshinweise 1.6.3 Warnhinweise 1.6.4 Sicherheitskennzeichen Zu Ihrer Information 1.7.1 Handlungsanweisungen 1.7.2 Informationen auf dem Typenschild 1.7.3 Sprachkonventionen Typenschild...
  • Seite 5 Inhaltsverzeichnis 3.2.3 Aufbau Federgabel 3.2.3.1 Aufbau Luftfedergabel 3.2.3.2 Aufbau FOX Hinterbau-Dämpfer 3.2.3.3 Aufbau Suntour-Hinterbau-Dämpfer Bremssystem Elektrisches Antriebssystem Antriebssystem 3.5.1 Akku 3.5.1.1 Ladezustandsanzeige 3.5.1.2 Reichweite 3.5.2 Fahrlicht 3.5.3 Bedienelement 39 3.5.3.1 Anzeige 41 3.5.3.2 Geschwindigkeit 3.5.3.3 Unterstützungsgrad 3.5.3.4 Reiseinformation 3.5.3.5 Ladezustandsanzeige Technische Daten Transport, Lagerung und Montage Transport...
  • Seite 6 Inhaltsverzeichnis 5.3.7.3 Laufrad mit Kabolt-Achsen montieren 5.3.7.4 Vorbau und Lenker prüfen 5.3.8 Verkauf des Fahrrads Vor der ersten Fahrt Sattel einstellen 6.1.1 Sattelneigung einstellen 6.1.2 Sitzhöhe ermitteln 6.1.3 Sitzhöhe mit Schnellspanner einstellen 6.1.4 Höhenverstellbare Sattelstütze einstellen 6.1.4.1 Sattel senken 6.1.4.2 Sattel anheben 6.1.5 Sitzposition einstellen...
  • Seite 7 Inhaltsverzeichnis Seitenständer nutzen Gepäckträger nutzen Akku 7.5.1 Akku herausnehmen 7.5.2 Akku einsetzen 7.5.3 Akku laden 7.5.4 Akku aufwecken Elektrisches Antriebssystem 7.6.1 Antriebssystem einschalten 7.6.2 Standby-Modus aktivieren 7.6.3 Antriebssystem ausschalten Elektrisches Antriebssystem 7.7.1 Antriebssystem einschalten 7.7.2 Antriebssystem aufwecken 7.7.3 Antriebssystem ausschalten Bedienteil mit Anzeige 7.8.1 Bildschirm abnehmen und anbringen...
  • Seite 8 Inhaltsverzeichnis Instandhaltung Reinigen und Pflegen 8.1.1 Nach jeder Fahrt 8.1.1.1 Federgabel reinigen 8.1.1.2 Hinterbaudämpfer reinigen 8.1.1.3 Pedale reinigen 8.1.2 Grundreinigung 8.1.2.1 Rahmen reinigen 8.1.2.2 Vorbau reinigen 8.1.2.3 Hinterbau-Dämpfer reinigen 8.1.2.4 Laufrad reinigen 8.1.2.5 Antriebselemente reinigen 8.1.2.6 Kette reinigen 8.1.2.7 Akku reinigen 8.1.2.8 Bildschirm reinigen 8.1.2.9...
  • Seite 9 Inhaltsverzeichnis 8.4.2.4 Ausführung III festspannen 8.4.2.5 Ausführung IV festspannen 8.4.2.6 Ausführung V festspannen 8.4.3 Fülldruck korrigieren 8.4.3.1 Blitzventil 8.4.3.2 Französisches Ventil 8.4.3.3 Auto Ventil 8.4.4 Gangschaltung einstellen 8.4.5 Seilzugbetätigte Gangschaltung, einzügig 8.4.6 Seilzugbetätigte Gangschaltung, zweizügig 8.4.7 Seilzugbetätigter Drehgriffschalter, zweizügig 8.4.8 Bremsbelagverschleiß...

  • Seite 10: Zu Dieser Anleitung

    Zu dieser Anleitung Zu dieser Anleitung Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme des Fahrrads, um alle Funktionen richtig und sicher anzuwenden. Die Betriebsanleitung ersetzt nicht die persönliche Einweisung durch den ausliefernden Fachhändler. Die Betriebsanleitung ist Bestandteil des Fahrrads. Wenn es eines Tages weiterveräußert wird, ist sie dem Folgeeigentümer zu übergeben.

  • Seite 11: Gesetze, Normen Und Richtlinien

    Zu dieser Anleitung Gesetze, Normen und Richtlinien Diese Betriebsanleitung berücksichtigt die wesentlichen Anforderungen aus: • der Richtlinie 2006/42/EG, Maschinen, • der Richtlinie 2014/30/EU, Elektromagnetische Verträglichkeit, • der EN ISO 12100:2010 Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung, •...

  • Seite 12: Änderungen Vorbehalten

    Informationen sind zum Zeitpunkt des Drucks freigegebene technische Spezifikationen. Bedeutende Veränderungen werden in einer neuen Ausgabe der Betriebsanleitung berücksichtigt. Alle Änderrungen zu dieser Betriebsanleitung finden Sie unter: www.bulls.de/service/downloads. Sprache Die Originalbetriebsanleitung ist in deutscher Sprache abgefasst. Eine Übersetzung ist ohne die Originalbetriebsanleitung nicht gültig. 034-03287_1.0_08.03.2019...

  • Seite 13: Zu Ihrer Sicherheit

    Zu dieser Anleitung Zu Ihrer Sicherheit Das Sicherheitskonzept des Fahrrads besteht aus vier Elementen: • die Einweisung des Fahrers bzw. des Betreibers, sowie die Wartung und Reparatur des Fahrrads durch den Fächhändler, • das Kapitel allgemeine Sicherheit, • die Warnhinweise in dieser Anleitung und •...

  • Seite 14: Grundlegende Sicherheitshinweise

    Zu dieser Anleitung 1.6.2 Grundlegende Sicherheitshinweise Diese Betriebsanleitung besitzt ein Kapitel mit allgemeinen Sicherheitshinweisen [ Kapitel 2,  Seite 19]. Das Kapitel ist erkennbar durch einen grauen Hintergrund. 1.6.3 Warnhinweise Gefährliche Situationen und Handlungen sind durch Warnhinweise gekennzeichnet. In dieser Betriebsanleitung werden Warnhinweise wie folgt dargestellt: Art und Quelle der Gefahr...

  • Seite 15: Sicherheitskennzeichen

    Zu dieser Anleitung 1.6.4 Sicherheitskennzeichen Auf den Typenschildern des Fahrrads werden folgende Sicherheitskennzeichen verwendet: Allgemeine Warnung Gebrauchsanleitungen beachten Tabelle 2: Sicherheitskennzeichen auf dem Produkt Zu Ihrer Information 1.7.1 Handlungsanweisungen Handlungsanweisungen sind nach folgendem Muster aufgebaut:  Voraussetzungen (optional)  andlungsschritt ...
  • Seite 16 Zu dieser Anleitung nur für die Straße geeignet, keine Geländefahrten und Sprünge geeignet für Straßen- und Geländefahrten und Sprüngen bis zu 15 cm geeignet für raue Geländefahrten und Sprüngen bis zu 61 cm geeignet für raue Geländefahrten und Sprüngen bis zu 122 cm geeignet für schwerstes Gelände Tabelle 3:...

  • Seite 17: Sprachkonventionen

    Zu dieser Anleitung Anweisung lesen getrennte Sammlung von Elektro- und Elektronikgeräten getrennte Sammlung von Batterienund Akkus ins Feuer werfen verboten (verbrennen verboten) ins Wasser werfen (tauchen) verboten Gerät der Schutzklasse II nur für Verwendung in Innenräumen geeignet Sicherung (Gerätesicherung) EU-Konformität wiederverwertbares Material Tabelle 5: Informationen auf dem Typenschild...
  • Seite 18 Zu dieser Anleitung Alternative Ausstattung beschreibt zusätzliche Komponenten, die nicht Bestandteil jedes Fahrrads dieser Anleitung sein müssen. Alternative Ausführung erklärt verschiedene Varianten von Komponenten, falls sich diese in der Verwendung unterscheiden. Zur besseren Lesbarkeit werden folgende Begriffe verwendet: Begriff Bedeutung Betriebsanleitung Originalbetriebsanleitung bzw.

  • Seite 19: Typenschild

    Zu dieser Anleitung Typenschild Das Typenschild befindet sich auf dem Rahmen. Auf dem Typenschild sind folgende Informationen: ZEG Zweirad-Einkaufs- Genossenschaft eG Longericher Str. 2 50739 Köln, Germany Typ: 19-16-0001 EPAC nach EN 15194 0,25 kW / 25 km/h zGG 180 kg EPAC 25 kg BJ 2018 / MJ 2019 Abbildung 1:...

  • Seite 20: Identifizieren

    Identifikationsnummer 034-03216_1.0_08.03.2019 Tabelle 6: Identifikationsnummer der Bedienungsanleitung 1.9.2 Fahrrad Diese Bedienungsanleitung der Marke BULLS bezieht sich auf das Modelljahr 2019. Der Produktionszeitraum ist August 2018 bis Juli 2019. Sie wird im August 2018 herausgegeben. Die Bedienungsanleitung ist Bestandteil folgender Fahrräder:...
  • Seite 21 Zu dieser Anleitung Typen- Modell Fahrradart nummer 19-18-4013 E-Stream Eva 2 27,5+ Geländerad 19-18-4014 E-Stream Eva 1 27,7+ Geländerad 19-18-4015 E-Stream Eva TR2 Geländerad Tabelle 7: Definition der Fahrräder über Typennummer, Modell und Fahrradart 034-03216_1.0_08.03.2019...

  • Seite 22: Sicherheit

    Sicherheit Sicherheit Anforderungen an den Fahrer Falls keine gesetzlichen Anforderungen an Fahrer von elektromotorisch unterstützten Fahrrädern vorliegen, wird ein Mindestalter von 14 Jahren empfohlen, sowie Erfahrung im Umgang mit muskelkraftbetriebenen Fahrrädern. Die körperlichen und geistigen Fähigkeiten des Fahrers müssen zur Teilnahme am Straßenverkehr ausreichen.

  • Seite 23: Bestimmungsgemäße Verwendung

    Sicherheit Bestimmungsgemäße Verwendung Das Fahrrad ist bis zu einer maximalen Unterstützung von 25 km/h ausgelegt. Das Fahrrad darf nur in einwandfreiem, funktionstüchtigem Zustand verwendet werden. National können von der Serienausstattung abweichende Anforderungen an das Fahrrad gestellt werden. Für die Teilnahme am Straßenverkehr gelten teils besondere Vorschriften bezüglich des Fahrlichts, der Reflektoren und anderer Bauteile.

  • Seite 24: Geländefahrrad (Mountainbike)

    Sicherheit 2.4.2 Geländefahrrad (Mountainbike) Das Geländefahrrad ist für den sportlichen Einsatz ausgelegt. Konstruktive Merkmale sind ein kurzer Radstand, eine nach vorne getreckte Sitzposition und eine Bremse mit geringen Betätigungskräften. Das Geländefahrrad ist ein Sportgerät, es erfordert neben körperlicher Fitness eine Eingewöhnungsphase.

  • Seite 25: Nicht Bestimmungsgemäße Verwendung

    Sicherheit Nicht bestimmungsgemäße Verwendung Die Missachtung der bestimmungsgemäßen Verwendung löst die Gefahr von Personen- und Sachschäden aus. Für folgende Verwendungen ist das Fahrrad nicht geeignet: • Manipulation des elektrischen Antriebs, • Überschreiten des Gesamtgewichts, • Fahrten mit einem beschädigten oder unvollständigen Fahrrad, •...

  • Seite 26: Geländefahrrad (Mountainbike)

    Sicherheit 2.5.2 Geländefahrrad (Mountainbike) Gelädefahrrad müssen vor der Teilnahme am öffentlichen Straßenverkehr entsprechend den nationalen Gesetzen und Vorschriften mit einer Beleuchtung, einem Schutzblech usw. nachgerüstet werden. Unerlaubte Einsatzgebietet Niemals Downhill-Fahrten oder Sprünge über 61 cm durchführen. Niemals schwerste Geländefahrten oder Sprüche über 122 cm durchführen.

  • Seite 27: Betreiber

    Sicherheit 2.6.2 Betreiber Der Sorgfaltspflicht des Betreibers obliegt es, die Maßnahmen zu planen und ihre Ausführung zu kontrollieren. Der Betreiber: • stellt diese Bedienungsanleitung dem Fahrer für die Dauer der Fahrradnutzung zur Verfügung. Bei Bedarf übersetzt er die Bedienungsanleitung in eine dem Fahrer verständliche Sprache.

  • Seite 28: Beschreibung Übersicht

    Beschreibung Beschreibung Übersicht Abbildung 2: Fahrrad von rechts, Beispiel E-Stream EVA 2 27,5+ Vorderrad Gabel Lenker Vorbau Rahmen Sattelstütze Sattel Hinterrad Kette Akku, Rahmennummer und Typenschild 034-11621_1.0_08.03.2019...

  • Seite 29: Laufrad Und Gabel

    Beschreibung Laufrad und Gabel Abbildung 3: Komponenten des Laufrad, Beispiel Vorderrad Reifen Felge Federgabelkopf mit Einstellrad Gabel Speiche Schnellspanner Nabe Ventil Ausfallende der Federgabel 3.3.1 Ventil Jedes Laufrad besitzt ein Ventil. Es dient zum Befüllen des Reifens mit Luft. Auf jedem Ventil befindet sich eine Ventilkappe.
  • Seite 30 Beschreibung Blitzventil Der Fahrer kann das Ventil leicht auswechseln und die Luft schnell ablassen. Der Luftdruck kann bei diesem Ventil nicht gemessen werden. Französisches Ventil Das Französische Ventil benötigt eine kleinere Bohrung in der Felgen und ist daher besonders gut für schmale Felgen von Rennrädern geeignet.

  • Seite 31: Federung

    Beschreibung 3.2.2 Federung In dieser Modellreihe sind sowohl starre Gabeln als auch Federgabeln verbaut. Eine Federgabel federt entweder durch eine Stahlfeder oder durch eine Luftfederung. Im Vergleich zu starren Gabel, verbessern Federgabeln den Bodenkontakt und den Komfort über zwei Funktionen: die Federung und die Dämpfung.

  • Seite 32: Aufbau Federgabel

    Beschreibung Dämpfer, die Einfederbewegungen dämpfen, also eine Belastung auf Druck, heißen Druckstufen- Dämpfer oder auch Compressions-Dämpfer. Dämpfer, die Ausfederbewegungen dämpfen, also eine Belastung auf Zug, heißen Zugstufen-Dämpfer oder auch Rebound-Dämpfer. 3.2.3 Aufbau Federgabel Abbildung 5: Beispiel Suntour gabel: Am Gabelschaft (1) sind der Vorbau und Lenker befestigt.

  • Seite 33: Aufbau Luftfedergabel

    Beschreibung 3.2.3.1 Aufbau Luftfedergabel Die Gabel des Fahrzeugs besitzt sowohl eine Luftfeder als auch einen Druckstufen-Dämpfer und zum Teil auch einen Zugstufen-Dämpfer. Abbildung 6: Beispiel Yari Gabel, Zeichnung mit den Bedienteilen: Luftventil (1), Ventilkappe (2) Gabelsperre (3), Schnellspanner (4) und Zugstufen- Dämpfer-Einsteller (5) und den Baugruppen: Luftfeder-Baugruppe (A), Druckstufen-Dämpfer-Baugruppe (B) und Zugstufen-Dämpfer- Baugruppe (C)

  • Seite 34: Aufbau Fox Hinterbau-Dämpfer

    Beschreibung 3.2.3.2 Aufbau FOX Hinterbau-Dämpfer Der Hinterbau-Dämpfer besitzt sowohl eine Luftfeder als auch einen Druckstufen-Dämpfer und einen Zugstufen- Dämpfer. 25-30% Abbildung 7: Beispiel FOX Hinterbau-Dämpfer Führungsstangen-Auge Luftventil Einstellrad Hebel Luftkammer O-Ring 034-11621_1.0_08.03.2019...

  • Seite 35: Aufbau Suntour-Hinterbau-Dämpfer

    Beschreibung 3.2.3.3 Aufbau Suntour-Hinterbau-Dämpfer Der Hinterbau-Dämpfer besitzt sowohl eine Luftfeder als auch einen Druckstufen-Dämpfer und einen Zugstufen- Dämpfer. Abbildung 8: Beispiel Suntour Hinterbau-Dämpfer Obere Öse Gesamtlänge des Dämpfers Untere Öse O-Ring Muffe Dämpfereinheit IFP (internal floating piston) Luftventil Luftkammer Lockout Hebel Rebound Hebel 034-11621_1.0_08.03.2019...

  • Seite 36: Bremssystem

    Beschreibung Bremssystem Das Bremssystem des Fahrrads besteht aus einer hydraulischen Scheibenbremse am Vorder- und Hinterrad. Abbildung 4: Bremssystem eines Fahrrads mit einer Scheibenbremse, Beispiel Bremsscheibe Bremssattel mit Bremsbelägen Lenker mit Bremshebeln Vorderrad Bremsscheibe Hinterrad Bremsscheibe Bei einem Fahrrad mit einer Scheibenbremse ist die Bremsscheibe mit der Nabe des Laufrads fest verschraubt.

  • Seite 37: Elektrisches Antriebssystem

    Beschreibung Elektrisches Antriebssystem Antriebssystem Das Fahrrad wird mit Muskelkraft durch das Kettengetriebe angetrieben. Die Kraft, die durch das Treten der Pedale in Fahrtrichtung aufgewendet wird, treibt das vordere Kettenrad an. Über die Kette wird die Kraft auf das hintere Kettenrad und dann an das Hinterrad übertragen.

  • Seite 38: Schema Elektrisches Antriebssystem

    Beschreibung Zusätzlich besitzt das Fahrrad ein integriertes, elektrisches Antriebssystem. Zum elektrischen Antriebssystem gehören 6 Komponenten: Abbildung 11: Schema Elektrisches Antriebssystem Scheinwerfer Bedienelement Akku Rücklicht Motor • ein Ladegerät, das auf die Batterie abgestimmt ist. Sobald die benötigte Muskelkraft des Fahrers beim Treten in die Pedale ein bestimmtes Maß...

  • Seite 39: Akku

    Beschreibung die Geschwindigkeit unter 25 km/h, setzt die Unterstützung automatisch wieder ein. Eine Schiebehilfe kann aktiviert werden. Solange der Fahrer den Plus-Taster am Lenker drückt, treibt die Schiebehilfe das Fahrrad mit Schrittgeschwindigkeit an. Die Geschwindigkeit kann dabei maximal 6 km/h betragen.

  • Seite 40: Ladezustandsanzeige

    Beschreibung Abbildung 12: Detail Evo 650 Akku mit Battereieschloss (1), Anschluss für Ladestecker (2), Ein- Aus-Schalter (3), Betriebs- und Ladezust andsanzeige (4), Oberseite Unterrohr (5) und herausgeschwenktem Akku (6) 3.5.1.1 Ladezustandsanzeige Die fünf grünen LEDs der Ladezustandsanzeige zeigen bei einer eingeschaltetem Akku den Ladezustand des Akkus an.

  • Seite 41: Reichweite

    Beschreibung 3.5.1.2 Reichweite Die Reichweite wird von vielen Faktoren beeinflusst, wie zum Beispiel: • Unterstützungsgrad: Je höher der gewählte Unterstützungsgrad ist, desto geringer ist die Reichweite. • das Schaltverhalten, • die Art der Reifen, • der Reifendruck, • das Alter und der Pflege- und Ladezustand des Akkus, •...

  • Seite 42: Details Bildschirm

    Beschreibung Das Bedienelement besteht aus einer LCD-Anzeige, 2 Wippschaltern und 3 Tastern. Abbildung 13: Details Bildschirm Verwendung Plus-Taster Ein-Aus-Taster Licht-Taster Einstellungs-Taster LCD-Anzeige Minus-Taster Tabelle 10: Übersicht Bildschirm 034-11621_1.0_08.03.2019...

  • Seite 43: Anzeige

    Beschreibung 3.5.3.1 Anzeige Der Anzeige des Bedienelements besitzt sieben Bildschirmanzeigen: Abbildung 14: Übersicht Bildschirmanzeigen Verwendung Geschwindigkeits-Anzeige Anzeige gewählte Reiseinformation Strecken- oder Reichweite-Anzeige Unterstützungsgrad gewählte Maßeinheit der Geschwindigkeit Ladezustandsanzeiget Tabelle 11: Übersicht Bildschirmanzeige 3.5.3.2 Geschwindigkeit Die aktuelle Geschwindigkeit wird in der Geschwindigkeits-Anzeige angezeigt.

  • Seite 44: Unterstützungsgrad

    Beschreibung 3.5.3.3 Unterstützungsgrad Je höher ein gewählter Unterstützungsgrad ausgewählt wird, desto stärker unterstützt das Antriebssystem den Fahrer beim Treten. Es stehen folgende Unterstützungsgrade zur Verfügung. Anzeige Unterstützungsgrad Stufe 4, höchster Unterstützungsgrad mit der meisten Leistung, entleert den Akku am schnellsten. Stufe 3: Die zweithöchste Unterstützungsstufe Stufe 2: Die zweitniedrigste Stufe der...

  • Seite 45: Ladezustandsanzeige

    Beschreibung 3.5.3.5 Ladezustandsanzeige Die Ladezustandsanzeige besteht aus 5 Segmenten. Jedes Segment zeigt 20% des Ladezustand des Akkus an. Wenn der Ladezustand der Batterie auf 10% oder weniger sinkt, beginnt das letzte Segmente zu blinken, um den niedrigen Ladezustand anzuzeigen. Anzeige Ladezustand des Akkus 81 - 100% 61 - 80%...

  • Seite 46: Technische Daten

    Technische Daten Technische Daten Fahrrad Transporttemperatur 5 °C - 25 °C Optimale Transporttemperatur 10 °C - 15 °C Lagertemperatur 5 °C - 25 °C Optimale Lagertemperatur 10 °C - 15 °C Temperatur Betrieb 5 °C - 35 °C Temperatur Arbeitsumgebung 15 °C - 25 °C Temperatur Laden 10 °C - 30 °C...
  • Seite 47 Technische Daten Akku SuperCore Spannung 37 V / 42,0 V Energie 750 W / 20 Ah Transporttemperatur 5 °C - 25 °C Optimale Transporttemperatur 10 °C - 15 °C Lagertemperatur 5 °C - 25 °C Optimale Lagertemperatur 10 °C - 15 °C Umgebungstemperatur Laden 10 °C - 30 °C Tabelle 17:...

  • Seite 48: Usb-Anschluss

    Technische Daten Emissionen A-bewerteter Emissions-Schalldruckpegel < 70 dB(A) Schwingungsgesamtwert für die oberen < 2,5 m/s² Körpergliedmaßen höchster Effektivwert der gewichteten < 0,5 m/s² Beschleunigung für den gesamten Körper Tabelle 19: Emissionen, vom Fahrrad ausgehend* *Die Schutzanforderungen nach der Richtlinie 2014/30/EU Elektromagnetische Verträglichkeit sind gegeben.

  • Seite 49: Transport, Lagerung Und Montage

    Transport, Lagern und Montage Transport, Lagerung und Montage Transport S t u r z b e i u nb e a b s i c h t i g t e r A k t i v i e r u n g VORSICHT Bei unbeabsichtigter Aktivierung des Antriebssystems besteht Verletzungsgefahr.
  • Seite 50 Transport, Lagern und Montage Fahrradträgersysteme, bei denen das Fahrrad auf HINWEIS dem kopfstehend am Lenker oder Rahmen fixiert wird, erzeugen beim Transport unzulässige Kräfte an den Bauteilen. Hierdurch kann ein Bruch der tragenden Teile entstehen.  Niemals Fahrradträgersysteme nutzen, bei denen das Fahrrad auf dem kopfstehend am Lenker oder Rahmen fixiert wird.

  • Seite 51: Akku Transportieren

    Transport, Lagern und Montage 5.1.1 Akku transportieren Akkus unterliegen den Gefahrgut-Vorschriften. Unbeschädigte Akkus dürfen von Privatpersonen im Straßenverkehr befördert werden. Der gewerbliche Transport erfordert die Einhaltung der Vorschriften über die Verpackung, Kennzeichnung und Beförderung von Gefahrgütern. Offene Kontakte müssen abgedeckt und der Akku sicher verpackt sein. Der Paketdienst ist auf das Vorhandensein von Gefahrgütern in der Verpackung hinzuweisen.

  • Seite 52: Lagern

    Transport, Lagern und Montage Lagern B r a n d - u n d E x p l o s i o n d u r c h h o h e VORSICHT T e m p e r a t u re n Zu hohe Temperaturen schädigen die Akkus.

  • Seite 53: Betriebspause

    Transport, Lagern und Montage 5.2.1 Betriebspause Dier Akku entlädt sich bei Nichtnutzung. Hierdurch HINWEIS kann der Akku beschädigt werden.  Der Akku muss nach jeweils 8 Wochen nachgeladen werden. Wird dier Akku dauerhaft an das Ladegerät HINWEIS angeschlossen, kann der Akku beschädigt werden. ...

  • Seite 54: Montage

    Transport, Lagerung und Montage Montage Verletzung der Augen WARNUNG Wenn Einstellungen nicht sachgerecht ausgeführt werden, können Probleme auftreten, bei dem Sie sich unter Umständen schwere Verletzungen zuziehen könnten.  Tragen Sie immer eine Schutzbrille zum Schutz Ihrer Augen, wenn Sie Wartungsarbeiten wie das Austauschen von Komponenten vornehmen.

  • Seite 55: Auspacken

    Transport, Lagerung und Montage • Vielzahnschlüssel T25, • Ringschlüssel (8 mm, 9 mm,10 mm), 13 mm, 14 mm und 15 mm) und • Kreuzschlitz-, Flachkopf- und Schraubendreher, 5.3.2 Auspacken Verletzung der Hände durch Kartonage VORSICHT Der Transportkarton ist mit Metallklammern verschlossen.

  • Seite 56: In Betrieb Nehmen

    Transport, Lagerung und Montage 5.3.4 In Betrieb nehmen Brand- und Explosion durch falsches Ladegerät VORSICHT Batterien, die mit einem ungeeigneten Ladegerät aufgeladen werden, können intern beschädigt werden. Ein Brand oder eine Explosion kann die Folge sein.  Batterie nur mit dem mitgelieferten Ladegerät verwenden.
  • Seite 57 Transport, Lagerung und Montage Checkliste Erstbetriebnahme  Batterie prüfen. Die Batterie wird teilgeladen ausgeliefert. Um die volle Leistung  zu gewährleisten, Batterie vollständig laden  Die Laufräder, Schnellspanner und die Pedale montierten.  Bei Bedarf die Spannkraft der Schnellspanner neu einstellen. Entweder bei Scheibenbremsen die Bremsscheiben oder bei ...

  • Seite 58: Batterie Prüfen

    Transport, Lagerung und Montage 5.3.4.1 Batterie prüfen Brand- und Explosion durch defekte Batterie WARNUNG Bei beschädigten oder defekten Batterien kann die Sicherheitselektronik ausfallen. Die Restspannung kann einen Kurzschluss auslösen. Die Batterien können sich selbst entzünden und explodieren.  Niemals defekte Batterie laden. Die Batterie muss vor dem ersten Laden geprüft werden.

  • Seite 59: Laufrad In Suntour-Gabel Montieren

    Transport, Lagerung und Montage 5.3.5 Laufrad in Suntour-Gabel montieren alternativ 5.3.5.1 Laufrad mit Schraubachse (15 mm) montieren alternativ  Setzen Sie die Achse vollständig auf der Antriebsseite ein. Abbildung 16: Achse vollständig einsetzen  Ziehen Sie die Achsemit einem 5 mm Innensechskantschlüssel auf 8-10 Nm an.

  • Seite 60: Schnellspannhebel In Achse Schieben

    Transport, Lagerung und Montage  Setzen Sie die Sicherungsschraube auf der Nichtantriebsseite ein. Abbildung 18: Schnellspannhebel in Achse schieben  Ziehen Sie die Sicherungsschraube mit einem 5 mm Innensechskantschlüssel auf 5-6 Nm an.  Der Hebel ist montiert Abbildung 19: Sicherungsschaube anziehen 034-11621_1.0_08.03.2019...

  • Seite 61: Laufrad Mit Schraubachse (20 Mm) Montieren

    Transport, Lagerung und Montage 5.3.5.2 Laufrad mit Schraubachse (20 mm) montieren alternativ  Setzen Sie die Achse vollständig auf der Antriebsseite ein. Abbildung 20: Eingesetzte Achse festziehen  Ziehen Sie die Sicherungsklemme einem 4 mm Innensechskantschlüssel auf 7 Nm an. Abbildung 21: Achse anziehen 034-11621_1.0_08.03.2019...

  • Seite 62: Laufrad Mit Steckachse Montieren

    Transport, Lagerung und Montage 5.3.5.3 Laufrad mit Steckachse montieren alternativ Sturz durch gelöste Steckachse VORSICHT Eine defekte oder falsch montierte Steckachse kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge.  Niemals defekte Steckachse einbauen. Sturz durch defekten oder falsch montierten VORSICHT Steckachse...

  • Seite 63: Achse In Nabe Schieben

    Transport, Lagerung und Montage  Schieben Sie die Achse auf der Antriebsseite in die Nabe hinein. Ausführung II festspannen Abbildung 22: Achse in Nabe schieben  Ziehen Sie die Achse mit dem roten Hebel an. Abbildung 23: Achse anziehen 034-11621_1.0_08.03.2019...

  • Seite 64: Hebel Sichern

    Transport, Lagerung und Montage  Schieben Sie den Schnellspannhebel in die Achse. Abbildung 24: Schnellspannhebel in Achse schieben  Legen Sie den Schnellspannhebel um.  Der Hebel ist gesichert Abbildung 25: Hebel sichern 034-11621_1.0_08.03.2019...

  • Seite 65: Perfekte Lage Des Spannhebels

    Transport, Lagerung und Montage  Überprüfen Sie die Lage und Spannkraft des Schnellspannhebels. Der Schnellspannhebel muss bündig am unteren Gehäuse anliegen. Beim Schießen des Schnellspannhebels muss ein leicher Abdruck auf der Handfläche zu sehen sein. Abbildung 26: Perfekte Lage des Spannhebels ...

  • Seite 66: Laufrad Mit Schnellspanner Montieren

    Transport, Lagerung und Montage 5.3.6 Laufrad mit Schnellspanner montieren alternativ Sturz durch gelösten Schnellspanner VORSICHT Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge.  Niemals defekte Schnellspanner einbauen. Sturz durch defekten oder falsch montierten VORSICHT Schnellspanner...

  • Seite 67: Geschlossener Und Geöffneter Flansch

    Transport, Lagerung und Montage  Achten Sie vor der Montage darauf, dassder Flansch des Schnellspanners ausgedehnt ist. Öffnen Sie den Hebel vollständig. Abbildung 28: Geschlossener und geöffneter Flansch.  Schieben Sie den Schnellspanner hinein, bis Sie ein Klickgeräusch höhren. Stellen Sie sicher, dass der Flansch ausgedehnt ist.

  • Seite 68: Spannung Einstellen

    Transport, Lagerung und Montage  Stellen Sie die Spannung mit halb offenem Spannhebel ein, bis der Flansch am Ausfallende anliegt.. Abbildung 30: Spannung einstellen  Schließen Sie den Schnellspanner vollständig. Prüfen Sie den Schnellspanner auf festen Sitz und stellen Sie ihn gegebenenfalls am Flansch nach. ...

  • Seite 69: Laufrad In Fox Gabel Montieren

    Transport, Lagerung und Montage 5.3.7 Laufrad in FOX Gabel montieren alternativ 5.3.7.1 Laufrad mit Schnellspanner (15 mm) montieren alternativ Das Verfahren zum Einbau der 15 x 100 mm und 15 x 110 mm Schnellspanners ist dasselbe.  Setzen Sie das Vorderrad in die Ausfallenden der Gabel ein.

  • Seite 70: Fox-Schnellspanner Einstellen

    Transport, Lagerung und Montage  Der Hebel muss sich in geschlossener Position 1 bis 20 mm vor dem Gabelbein befinden. 1-20 mm Abbildung 33: Abstand Hebel zum Gabelbein  Wenn der Hebel nicht genügend Spannung oder zu viel Spannung hat, wenn er in der empfohlenen Position geschlossen ist (1 bis 20 mm vor der Gabel), muss der Schnellspanner eingestellt werden.
  • Seite 71 Transport, Lagerung und Montage  Notieren Sie sich den Achsen-Einstellwert (4), der durch den Anzeigepfeil (3) angegeben wird.  Lösen Sie mit einem 2,5 mm Inbusschlüssel die Achsmutter-Sicherungsschraube (2) um ca. 4 Umdrehungen, ohne jedoch die Schraube vollständig zu entfernen. ...

  • Seite 72: Laufrad Mit Kabolt-Achsen Montieren

    Transport, Lagerung und Montage 5.3.7.3 Laufrad mit Kabolt-Achsen montieren alternativ Das Verfahren zum Einbau der 15 x 100 mm und 15 x 110 mm Kabolt-Achsen ist dasselbe.  Setzen Sie das Vorderrad in die Ausfallenden der Gabel ein. Schieben Sie die Kabolt-Achse durch das Ausfallende auf der Nicht-Antriebsseite und die Nabe.

  • Seite 73: Vorbau Und Lenker Prüfen

    Transport, Lagerung und Montage 5.3.7.4 orbau und Lenker prüfen Verbindungen prüfen  Um zu überprüfen, ob Lenker, Vorbau und Gabelschaft fest miteinander verbunden sind, vor das Fahrrad stellen. Das Vorderrad zwischen die Beine klemmen. Die Lenkergriffe fassen. Versuchen, den Lenker gegenüber dem Vorderrad zu verdrehen.

  • Seite 74: Verkauf Des Fahrrads

    Transport, Lagerung und Montage Lagerspiel prüfen  Um das Lagerspiel des Lenkungslagers zu überprüfen, Schnellspannhebel des Vorbaus schließen. Die Finger einer Hand um die obere Lenkungslagerschale legen. mit der anderen Hand die Vorderradbremse ziehen und versuchen, das Fahrrad vor und zurück zu schieben. ...

  • Seite 75: Vor Der Ersten Fahrt

    Vor der ersten Fahrt Vor der ersten Fahrt Sturz durch falsch eingestellte Anzugsmomente VORSICHT Wird eine Schraube zu fest angezogen, kann sie brechen. Wird eine Schraube zu locker angezogen, kann sie sich lösen. Ein Sturz mit Verletzungen ist die Folge. ...

  • Seite 76: Sitzhöhe Ermitteln

    Vor der ersten Fahrt  Um das Fahrrad erstmalig an Ihre Bedürfnisse anzupassen, stellen Sie die Sattelneigung waagerecht ein. Abbildung 36: Waagerechte Sattelneigung 6.1.2 Sitzhöhe ermitteln  Um die Sitzhöhe sicher zuermitteln, schieben Sie entweder das Rad in die Nähe einer Wand, sodass Sie sich abstützen können oder bitten Sie eine zweite Person, das Fahrrad festzuhalten.

  • Seite 77: Sitzhöhe Mit Schnellspanner Einstellen

    Vor der ersten Fahrt Abbildung 37: Optimale Sattelhöhe 6.1.3 Sitzhöhe mit Schnellspanner einstellen  Um die Sitzhöhe zu ändern, öffnen Sie den Schnellspanner der der Sattelstütze. Ziehen Sie hierzu den Spannhebel von der Sattelstütze weg. Abbildung 38: Schnellspanner der Sattelstütze (3) mit Spannhebel (5) und Einstellschraube (4) in geöffneter Position (1) und die Richtung der geschlossenen Position (2) 034-11621_1.0_08.03.2019...

  • Seite 78: Höhenverstellbare Sattelstütze Einstellen

    Vor der ersten Fahrt  Stellen Sie die Sattelstütze in die gewünschte Höhe. Sturz durch zu hoch eingestellte Sattelstütze VORSICHT Eine zu hoch eingestellte Sattelstütze führt zum Bruch der Sattelstütze oder des Rahmens. Ein Sturz mit Verletzungen ist die Folge. ...

  • Seite 79: Sattel Senken

    Vor der ersten Fahrt Abbildung 40: Der Betätigungshebel der Sattelstütze kann entweder links (1) oder rechts (2) am Lenker montiert sein. 6.1.4.1 Sattel senken  Um den Sattel zu senken, beschweren Sie den Sattel mit Ihrer Hand oder setzen Sie sich auf den Sattel. ...

  • Seite 80: Sitzposition Einstellen

    Vor der ersten Fahrt 6.1.5 Sitzposition einstellen Der Sattel lässt sich auf dem Sattelgestell verschieben. Die richtige horizontale Position sorgt für eine optimale Hebelstellung der Beine. Das verhindert Knieschmerzen und schmerzhafte Beckenfehlstellungen. Sollten Sie den Sattel mehr als 10 mm verrückt haben, so justieren Sie im Anschluss nochmals die Sattelhöhe, denn beide Einstellungen beeinflussen sich gegenseitig.

  • Seite 81: Lenker Einstellen

    Vor der ersten Fahrt Lenker einstellen  Die Lenkereinstellung darf nur im Stand vorgenommen werden.  Vorgesehene Schraubverbindungen lösen, justieren und mit dem maximalen Anzugsmoment der Klemmschrauben des Lenkers klemmen. maximales Anzugsmoment der Klemmschrauben des Lenkers* 5 Nm - 7 Nm *sofern auf dem Bauteil keine anderen Angaben stehen Tabelle 24:...

  • Seite 82: Lenkerhöhe Einstellen

    Vor der ersten Fahrt 6.2.1 Lenkerhöhe einstellen Sturz durch Fehleinstellung der Spannkraft VORSICHT Eine zu hohe Spannkraft beschädigt den Schnellspanner, sodass er seine Funktion verliert. Eine nicht ausreichende Spannkraft führt zu ungünstiger Krafteinleitung. Hierdurch können Bauteile brechen. Ein Sturz mit Verletzungen ist die Folge.

  • Seite 83: Lenker Zur Seite Drehen

    Vor der ersten Fahrt 6.2.2 enker zur Seite drehen alternativ Sturz durch Fehleinstellung der Spannkraft VORSICHT Eine zu hohe Spannkraft beschädigt den Schnellspanner, sodass er seine Funktion verliert. Eine nicht ausreichende Spannkraft führt zu ungünstiger Krafteinleitung. Ein Sturz mit Verletzungen ist die Folge. ...

  • Seite 84: Spannkraft Der Schnellspanner Prüfen

    Vor der ersten Fahrt 6.2.2.1 Spannkraft der Schnellspanner prüfen  Die Schnellspanner des Vorbaus oder der Sattelstütze öffnen und schließen.  Die Spannkraft ist ausreichend, wenn der Spannhebel aus der geöffneten Endposition bis zur Mitte locker bewegt werden kann und ab der Mitte mit den Fingern oder dem Handballen gedrückt werden muss.

  • Seite 85: Griffweite Einstellen

    Vor der ersten Fahrt Die Druckpunkt-Einstellung wird am Drehknopf eingestellt.  Den Drehknopf in Richtung Plus (+) drehen.  Der Bremshebel rückt dichter zum Lenkergriff. Gegebenenfalls die Griffweite neu einstellen.  Der Druckpunkt am Hebel setzt früher ein. Abbildung 44: Benutzung des Drehknopfs (1) zur Druckpunkt-Einstellung 6.3.2 Griffweite einstellen...

  • Seite 86: Griffweite Magura Bremshebel Einstellen

    Vor der ersten Fahrt Die Griffweite des Bremshebels lässt sich anpassen, um eine bessere Erreichbarkeit zu ermöglichen. Wenden Sie sich an ihren Fachhändler, falls der Bremsgriff zu weit vom Lenker entfernt oder zu schwer zu betätigen ist. Abbildung 45: Griffweite des Bremshebels 6.3.2.1 Griffweite Magura Bremshebel einstellen (Alternatnive Ausführung)

  • Seite 87: Federung Der Suntour-Gabel Einstellen

    Vor der ersten Fahrt Abbildung 46: Benutzung der Stellschraube (2), um den Abstand vom Bremshebel zum Lenkergriff (1) einzustellen Federung der Suntour-Gabel einstellen alternativ In dieser Modelreihe können folgende Suntour-Gabeln verbaut sein: Luftfedergabel Aion-35 Boost Luftfedergabel Stahlfedergabel Stahlfedergabel XCM-ATB Stahlfedergabel Luftfedergabel XCR32 Luftfedergabel...

  • Seite 88: Negativen Federweg Einstellen

    Vor der ersten Fahrt Sturz durch Fehleinstellung der Federung VORSICHT Eine Fehleinstellung der Federung kann die Gabel beschädigen, sodass Probleme beim Lenken auftreten können. Ein Sturz mit Verletzungen ist die Folge.  Niemals bei Luftfedergabeln ohne Luft fahren.  Niemals das Fahrrad nutzen ohne die Federgabel auf das Gewicht des Fahrers einzustellen.

  • Seite 89: Negativen Federweg Der Luftfedergabel Einstellen

    Vor der ersten Fahrt 6.4.1.1 Negativen Federweg der Luftfedergabel einstellen alternativ  Das Luftventil befindet sich unter einer Abdeckung am Kopf des linken Federbeins. Die Abdeckung abdrehen. Abbildung 47: Schraubabdeckungen in unterschiedlichern ausführungen  Eine Hochdruckpumpe auf das Ventil schrauben. ...
  • Seite 90 Vor der ersten Fahrt  Messen Sie den Abstand zwischen der Krone und dem Staubabstreifer der Gabel. Diese Strecke ist der Gesamtfederwegs der Gabel.  Schieben Sie einen vorrübergehend angebrachten Kabelbinder nach unten gegen den Staubabstreifer der Gabel.  Ziehen Sie Ihre normale Fahrradkleidung einschließlich Gepäcks an.

  • Seite 91: Negativen Federweg Der Stahlfedergabel Einstellen

    Vor der ersten Fahrt 6.4.1.2 Negativen Federweg der Stahlfedergabel einstellen alternativ Die Gabel kann durch die Vorspannung der Feder auf das Gewicht des Fahrers und den bevorzugten Fahrstil eingestellt werden. Es handelt sich nicht um die Härte der Spiralfeder, die eingestellt wird, sondern um deren Vorspannung.

  • Seite 92: Zugstufe Einstellen

    Vor der ersten Fahrt 6.4.2 Zugstufe einstellen alternativ Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Die Zugstufeneinstellung hängt von der Luftdruckeinstellung ab. Höhere „SAG“-Einstellungen erfordern niedrigere Zugstufeneinstellungen.  Drehen Sie den Zugstufeneinsteller bis zum Anschlag im Uhrzeigersinn in die geschlossene Position.

  • Seite 93: Druckstufe Einstellen

    Vor der ersten Fahrt 6.4.3 Druckstufe einstellen alternativ Der Druckstufeneinsteller ermöglicht es, schnelle Anpassungen vorzunehmen, um das Federverhalten der Gabel bei Veränderungen des Geländes anzupassen. Er ist für Einstellungen während der Fahrt vorgesehen. Abbildung 50: Suntour-Druckstufeneinsteller mit den Positionen OPEN (1) und LOCK (2) In der Position OPEN ist die Druckstufendämpfung am geringsten, sodass sich die Gabel weicher anfühlt.

  • Seite 94: Federung Der Fox-Gabel Einstellen

    Vor der ersten Fahrt Federung der FOX-Gabel einstellen alternativ Sturz durch Fehleinstellung der Federung VORSICHT Eine Fehleinstellung der Federung kann die Gabel beschädigen, sodass Probleme beim Lenken auftreten können. Ein Sturz mit Verletzungen ist die Folge.  Niemals bei Luftfedergabeln ohne Luft fahren. ...
  • Seite 95 Vor der ersten Fahrt  Stellen Sie sicher, dass sich beim Einstellen des „SAG“s jeder Druckstufeneinsteller in geöffneter Position befinden, d. h. bis zum Anschlag gegen den Uhrzeigersinn gedreht sind.  Der Druck ist bei einer Umgebungstemperatur von 21 bis 24 °C zu messen. ...
  • Seite 96 Vor der ersten Fahrt  Messen Sie den Abstand zwischen der Krone und dem Staubabstreifer der Gabel. Diese Strecke ist der „Gesamtfederweg der Gabel“.  Schieben Sie den O-Ring nach unten gegen den Staubabstreifer der Gabel. Sollte kein O-Ring vorhanden sein, bringen Sie vorübergehend einen Kabelbinder am Standrohr an.

  • Seite 97: Zugstufe Einstellen

    Vor der ersten Fahrt 6.5.2 Zugstufe einstellen Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Die Zugstufeneinstellung hängt von der Luftdruckeinstellung ab. Höhere „SAG“-Einstellungen erfordern niedrigere Zugstufeneinstellungen.  Drehen Sie den Zugstufeneinsteller bis zum Anschlag im Uhrzeigersinn in die geschlossene Position.

  • Seite 98: Druckstufe Einstellen

    Vor der ersten Fahrt 6.5.3 Druckstufe einstellen Der Druckstufeneinsteller ermöglicht es, schnelle Anpassungen vorzunehmen, um das Federverhalten der Gabel bei Veränderungen des Geländes anzupassen. Er ist für Einstellungen während der Fahrt vorgesehen. Abbildung 52: FOX-Druckstufeneinsteller mit den Positionen OFFEN (1) und HART (2) ...

  • Seite 99: Hinterbaudämpfer Einstellen

    Vor der ersten Fahrt Hinterbaudämpfer einstellen alternativ 6.6.1 Negativfederweg einstellen Wird der Luftdruck im Hinterbaudämper über- oder HINWEIS unterschritten, kann er zerstöhrt werden. Überschreiten Sie nicht den maximalen Luftdruck von 350 psi (24,1 bar). Der Mindestluftfederdruck von 50 psi (3,4 bar) muss eingehalten werden. Der Negativfederweg (SAG) ist das Zusammenstauchen des Hinterbaudämpfers, das durch das Fahrergewicht einschließlich Ausrüstung...
  • Seite 100 Vor der ersten Fahrt 25-30% Abbildung 53: FOX-Hinterbaudämpfer: Der Negativfederweg (2) ist die Strecke zwischen dem O-Ring (4) und der Gummi-Luft-Kammerdichtung (1). Der Gesamtfederweg des Hinterbaudämpfers (5) ist die Strecke zwischen dem Ende des Hinterbaudämpfers (3) und der Gummi- Luft-Kammerdichtung (1) ...

  • Seite 101: Druckstufe Einstellen

    Vor der ersten Fahrt 6.6.2 Druckstufe einstellen Der Druckstufeneinsteller ermöglicht, schnelle Anpassungen vorzunehmen, um das Federverhalten des Dämpfers bei Veränderungen des Geländes anzupassen. Er ist für Einstellungen während der Fahrt vorgesehen. Abbildung 54: FOX-Druckstufeneinsteller am Hinterbaudämpfer mit den Positionen OFFEN (1), MITTEL (2) und HART (2) ...

  • Seite 102: Zugstufe Einstellen

    Vor der ersten Fahrt Der FOX-Hinterbaudämpfer besitzt eine Feineinstellung für die OFFENE Position.  Es wird empfohlen, diese Einstellungen vorzunehmen, während sich der Druckstufeneinsteller in der Position MITTEL oder HART befindet.  Ziehen Sie den Einsteller heraus.  Drehen Sie den Einsteller in die Position 1, 2 oder 3.

  • Seite 103: Bremsbeläge Einfahren

    Vor der ersten Fahrt  Drehen Sie den Zugstufeneinsteller bis zum Anschlag im Uhrzeigersinn in die geschlossene Position.  Bestimmen Sie Ihre Zugstufeneinstellung anhand des Luftdrucks. Drehen Sie den Zugstufeneinsteller um die in der untenstehenden Tabelle angegebene Anzahl Klicks gegen den Uhrzeigersinn zurück. Luftdruck (psi) Empfohlene Zugstufeneinstellung <...
  • Seite 104 Betrieb Betrieb Sturz durch lose Kleidung VORSICHT Die Speichen der Laufräder und das Kettengetriebe können Schnürsenkel, Schals und andere lose Teile eindrücken. Ein Sturz mit Verletzungen kann die Folge sein.  Festes Schuhwerk und enganliegende Kleidung tragen. Verbrennung und Brand durch heißen Motor VORSICHT Bei der Fahrt wird das Motorgehäuse heiß.
  • Seite 105 Betrieb Bei Bergabfahrten können hohe Geschwindigkeiten HINWEIS erreicht werden. Das Fahrrad ist nur für ein kurzzeitiges Überschreiten der 25 km/h ausgelegt. Insbesondere die Reifen können bei höherer Dauerbelastung versagen.  Werden höhere Geschwindigkeiten als 25 km/h erreicht, das Fahrrad abbremsen. Durch Hitze oder direkte Sonneneinstrahlung kann der HINWEIS Reifenfülldruck über den zulässigen Maximaldruck...

  • Seite 106: Betrieb

    Betrieb Vor jeder Fahrt Sturz durch unerkannte Schäden VORSICHT Nach einem Sturz, Unfall oder dem Umfallen des Fahrrads können schwer erkennbare Schäden, z. B. am Bremssystem, den Schnellspannern oder dem Rahmen vorhanden sein. Ein Sturz mit Verletzungen kann die Folge sein. ...

  • Seite 107: Checkliste Vor Jeder Fahrt

    Betrieb Checkliste vor jeder Fahrt  Vor jeder Fahrt das Fahrrad prüfen.  Bei Abweichungen das Fahrrad nicht verwenden.  Das Fahrrad auf Vollständigkeit prüfen. Auf ausreichend Sauberkeit prüfen, z. B. Beleuchtung, Reflektor  und Bremse. Die feste Montage der Radschützer, des Gepäckträgers und ...

  • Seite 108: Seitenständer Nutzen

    Betrieb Seitenständer nutzen Sturz durch heruntergeklappten Seitenständer VORSICHT Der Seitenständer klappt nicht automatisch hoch. Beim Fahren mit heruntergeklapptem Seitenständer besteht Sturzgefahr.  Den Seitenständer vor der Fahrt vollständig hochklappen. Wegen der hohen Gewichtskraft des Fahrrads kann HINWEIS der Seitenständer in weichen Untergrund einsinken, das Fahrrad kann kippen und umfallen.

  • Seite 109: Gepäckträger Nutzen

    Betrieb Gepäckträger nutzen Sturz durch beladenen Gepäckträger VORSICHT Bei einem beladenen Gepäckträger ändert sich das Fahrverhalten des Fahrrads, insbesondere beim Lenken und Bremsen. Dies kann zum Kontrollverlust führen. Ein Sturz mit Verletzungen kann die Folge sein.  Die sichere Verwendung eines beladenen Gepäckträgers üben, bevor das Fahrrad im öffentlichen Raum verwendet wird.
  • Seite 110 Betrieb Quetschung der Finger durch Federklappe VORSICHT Die Federklappe des Gepäckträgers arbeitet mit hoher Spannkraft. Es besteht die Gefahr, die Finger zu quetschen.  Niemals Federklappe unkontrolliert zuschnappen lassen.  Beim Schließen der Federklappe auf die Position der Finger achten. Auf dem Gepäckträger ist seine maximale HINWEIS Tragfähigkeit ausgewiesen.

  • Seite 111: Akku

    Betrieb Akku Brand- und Explosion durch defekten Akku WARNUNG Bei einem beschädigten oder defekten Akku kann die Sicherheitselektronik ausfallen. Die Restspannung kann einen Kurzschluss auslösen. Der Akku kann sich selbst entzünden und explodieren.  Äußerlich beschädigte Akkus sofort außer Betrieb nehmen und niemals aufladen.
  • Seite 112 Betrieb Brand- und Explosion durch hohe Temperaturen VORSICHT Zu hohe Temperaturen schädigen den Akku. Der Akku kann sich selbst entzünden und explodieren.  Niemals den Akku dauerhafter Sonneneinstrahlung aussetzen. Brand- und Explosion durch Kurzschluss VORSICHT Kleine Metallgegenstände können die elektrischen Anschlüsse des Akkus überbrücken.

  • Seite 113: Akku Herausnehmen

    Betrieb 7.5.1 Akku herausnehmen  Akkuschloss mit Schlüssel öffnen.  Der Akku ist entriegelt und fällt in die Rückhaltesicherung.  Von unten den Akku mit der Hand stützen. Von oben mit der anderen Hand auf die Rückhaltesicherung drücken.  Der Akku ist komplett entriegelt und fällt in die Hand.

  • Seite 114: Akku Laden

    Betrieb 7.5.3 Akku laden Brand durch überhitztes Ladegerät VORSICHT Das Ladegerät erwärmt sich beim Laden des Akkus. Die Folge bei mangelnder Kühlung kann ein Brand oder Verbrennungen der Hände sein.  Niemals Ladegerät auf leicht brennbaren Untergrund (z. B. Papier, Teppich usw.) verwenden.

  • Seite 115: Akku Aufwecken

    Betrieb Tritt ein Fehler während des Ladevorgangs auf, wird HINWEIS eine Systemmeldung angezeigt. Sofort das Ladegerät und den Akku außer Betrieb nehmen und den Anweisungen folgen  Die Umgebungstemperatur beim Ladevorgang muss im Bereich von 10 °C bis 30 °C liegen. 10 °C - 30 °C Temperatur Laden ...

  • Seite 116: Elektrisches Antriebssystem

    Betrieb Elektrisches Antriebssystem 7.6.1 Antriebssystem einschalten Sturz durch fehlende Bremsbereitschaft VORSICHT Das angeschaltetes Antriebssystem kann durch eine Krafteinwirkung auf die Pedale aktiviert werden. Wird der Antrieb unbeabsichtigt aktiviert und die Bremse nicht erreicht, kann ein Sturz mit Verletzungen entstehen.  Niemals das Elektrische Antriebssystem starten bzw.

  • Seite 117: Antriebssystem Ausschalten

    Betrieb 7.6.3 Antriebssystem ausschalten Zehn Minuten nach dem letzten Befehl schaltet sich das System automatisch ab. Folgende Möglichkeit gibt es, das Antriebssystem direkt manuell auszuschalten.  Lange (> 3 s) den Ein-Aus-Taster (Bedienelement) drücken. oder  Lange (> 3 s) den Ein-Aus-Taster (Akku) drücken. ...

  • Seite 118: Elektrisches Antriebssystem

    Betrieb Elektrisches Antriebssystem 7.7.1 Antriebssystem einschalten Sturz durch fehlende Bremsbereitschaft VORSICHT Das angeschaltetes Antriebssystem kann durch eine Krafteinwirkung auf die Pedale aktiviert werden. Wird der Antrieb unbeabsichtigt aktiviert und die Bremse nicht erreicht, kann ein Sturz mit Verletzungen entstehen.  Niemals das Elektrische Antriebssystem starten bzw.

  • Seite 119: Antriebssystem Ausschalten

    Betrieb 7.7.3 Antriebssystem ausschalten Mehrere Minuten nach dem letzten Befehl schaltet sich das System automatisch ab. Folgende Möglichkeit gibt es, das Antriebssystem direkt manuell auszuschalten.  Auf den Ein-Aus-Taster (Bedienelement) drücken. oder  Auf den Ein-Aus-Taster (Akku) drücken.  Die Anzeige und die LEDs der Ladezustands- Anzeige erlöschen.

  • Seite 120: Bedienteil Mit Anzeige

    Betrieb Bedienteil mit Anzeige 7.7.1 Bildschirm abnehmen und anbringen Ist der Fahrer nicht anwesend, kann der Bildschirm HINWEIS unbefugt verwendet werden, z. B. Diebstahl, Verstellung der Systemeinstellungen oder Ablesen der Reiseinformationen.  Bildschirm abnehmen, wenn das Fahrrad abgestellt wird. Bildschirm anbringen ...

  • Seite 121: Fahrlicht Nutzen

    Betrieb Bildschirm abnehmen  Den Bildschirm vom Zwischenkabel trennen.  Den Bildschirm um 45° gegen den Uhrzeigersinn nach rechts drehen.  Den Bildschirm nach oben abnehmen. Abbildung 24: Bildschirm abnehmen Bildschirm Drehrichtung des Bildschirms Halterung 7.7.2 Fahrlicht nutzen  Um das Fahrlicht einzuschalten, muss das Antriebssystem eingeschaltet sein.

  • Seite 122: Schiebehilfe Nutzen

    Betrieb 7.7.3 Schiebehilfe nutzen Sturz durch starke Beschleunigung VORSICHT Werden bei einer eingeschalteten Schiebehilfe die Pedale gedrückt, beschleunigt das Fahrrad stark. Ein Sturz mit Verletzungen kann die Folge sein.  Niemals bei eingeschalteter Schiebehilfe auf das Fahrrad aufsteigen. Die Pedale drehen sich bei der Nutzung der HINWEIS Schiebehilfe konstruktionsbedingt mit.

  • Seite 123: Unterstützungsgrad Wählen

    Betrieb 7.7.4 Unterstützungsgrad wählen  Den Plus-Taster drücken.  Der Unterstützungsgrad wird erhöht.  Den Minus-Taster drücken.  Der Unterstützungsgrad wird verringert. 7.7.5 Reiseinformationen wechseln Die angezeigte Reiseinformation kann geändert und zum Teil zurückgesetzt werden.  Wiederholt auf den Info-Taster drücken, bis die gewünschte Reiseinformation angezeigt wird.

  • Seite 124: Systeminformationen Ändern

    Betrieb 7.7.7 Systeminformationen ändern Folgende Systemeinstellungen können Sie ändern: Anzeige Funktion T R IP Fahrzeit, Verbrauchte Kalorien, Z U RÜ CK SET ZE N Entfernung, Durchschnitts- Geschwindigkeit auf 0 setzen A LLE S Alle Werte inkl. Gesamtstrecke und Z U R Ü C K S E T Z T E N Gesamtfahrzeit auf 0 setzen D AT UM DD/MM/YY...

  • Seite 125: Bedienteil Mit Anzeige

    Betrieb Bedienteil mit Anzeige 7.9.1 Fahrlicht nutzen  Um das Fahrlicht einzuschalten, muss das Antriebssystem eingeschaltet sein.  Den Scheinwerfer-Taster drücken.  Das Fahrlicht ist eingeschaltet. Die Hintergrundbeleuchtung der Anzeige wird eingeschaltet.  Erneut den Scheinwerfer-Taster drücken.  Das Fahrlicht ist ausgeschaltet. Die Hintergrundbeleuchtung der Anzeige wird ausgeschaltet.

  • Seite 126: Unterstützungsgrad Wählen

    Betrieb  Die Durchzugskraft der Schiebehilfe und deren Geschwindigkeit lassen sich durch die Wahl des Gangs beeinflussen. Zur Schonung des Antriebs empfiehlt sich bergauf der erste Gang.  Den Plus-Taster drücken und halten.  Die Schiebehilfe wird gestartet.  Den Plus-Taster loslassen, um die Schiebehilfe abzuschalten.

  • Seite 127: Fahrstrecke Löschen

    Betrieb Die Standardeinstellung für die Anzeige ist die Fahrstrecke (TRP). Die angezeigte Reiseinformation kann geändert und zum Teil zurückgesetzt werden.  Den Einstellungs-Taster drücken.  Die verbleibende Reichweite des Fahrrads (R) wird angezeigt.  Erneut den Einstellungs-Taster drücken.  Die gesamte vom Fahrrad zurückgelegte Strecke (T) wird angezeigt.

  • Seite 128: Gangschaltung

    Betrieb Gangschaltung Die Wahl des passenden Gangs ist Voraussetzung für körperschonendes Fahren und die einwandfreie Funktion des elektrischen Antriebssystems. Die optimale Trittfrequenz liegt zwischen 70 und 80 Umdrehungen pro Minute.  Es ist es ratsam, während des Schaltvorganges das Treten kurz zu unterbrechen. Dadurch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert.

  • Seite 129: Kettenschaltung Nutzen

    Betrieb 7.8.2 Kettenschaltung nutzen alternativ Abbildung 52: Runter-Schalthebel (1) und Hoch-Schalthebel (2) der linken (I) und rechten (II) Schaltung  Mit den Schalthebeln den passenden Gang einlegen.  Die Gangschaltung wechselt den Gang.  Der Schalthebel kehrt in seine Ausgangsposition zurück.

  • Seite 130: Nabenschaltung Nutzen

    Betrieb 7.8.3 Nabenschaltung nutzen alternativ Sturz durch Fehlanwendung VORSICHT Wird während des Schaltvorgangs zuviel Druck auf die Pedale ausgeübt und der Schalthebel betätigt oder werden mehrere Gänge auf einmal geschaltet, können die Füße vom Fahrer von den Pedalen abrutschen. Das Fahrrad kann sich überschlagen oder stürzen, was die Verletzungen zur Folgen haben kann.
  • Seite 131 Betrieb Abbildung 53: Beispiel Shimano Nexus Schaltung: Drehgriffschalter (1) der Nabenschaltung mit seiner Anzeige (2), der Drehrichtung zum Hochschalten (2) und der Drehrichtung zum Runterschalten (4).  Den Drehgriffschalter drehen.  Die Gangschaltung wechselt den Gang.  Die Zahl in der Anzeige zeigt den gewechselten Gang an.

  • Seite 132: Bremse

    Betrieb Bremse Hydrauliköl kann bei Verschlucken und GEFAHR GEFAHR Eindringen in die Atemwege tödlich sein Durch einen Unfall oder Materialermüdung kann Hydrauliköl austreten. Das Hydrauliköl kann bei Verschlucken und Einatmen tödlich sein. Erste-Hilfe-Maßnahmen  Als Schutzausrüstung Handschuhe und Schutzbrille tragen. Ungeschützte Personen fernhalten.
  • Seite 133 Betrieb Nach Augenkontakt  Augen mindestens 10 Minuten bei geöffnetem Lidspalt unter fließendem Wasser spülen, auch unter den Augenlidern. Bei anhaltenden Beschwerden Augenarzt aufsuchen. Nach Verschlucken  Mund mit Wasser ausspülen. Niemals Erbrechen herbeiführen! Aspirationsgefahr!  Eine sich erbrechende, auf dem Rücken liegende Person in stabile Seitenlage bringen.
  • Seite 134 Betrieb Sturz durch Bremsversagen WARNUNG Öl oder Schmiermittel auf der Bremsscheibe einer Scheibenbremse bzw. auf der Felge einer Felgenbremse können zu einem totalen Ausfall der Bremse führen. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.  Niemals Öl oder Schmiermittel in Kontakt mit der Bremsscheibe bzw.
  • Seite 135 Betrieb Sturz durch Fehlanwendung VORSICHT Eine unsachgemäße Handhabung der Bremse kann zu Kontrollverlust oder Stürzen führen, die Verletzungen zur Folgen haben können.  Das Körpergewicht so weit wie möglich nach hinten und unten verlagern.  Bremsen und Notbremsungen üben, bevor das Fahrrad im öffentlichen Raum verwendet wird.

  • Seite 136: Bremshebel Nutzen

    Betrieb Bei der Fahrt wird die Antriebskraft des Motors abgeschaltet, sobald der Fahrer nicht mehr in die Pedale tritt. Beim Bremsen schaltet sich das Antriebssystem nicht ab.  Um ein optimales Bremsergebnis zu haben, beim Bremsen nicht in die Pedale treten. 7.9.1 Bremshebel nutzen Abbildung 25:...

  • Seite 137: Federung Und Dämpfung

    Betrieb 7.12 Federung und Dämpfung 7.12.1 Druckstufe der Suntour-Gabel einstellen alternativ Der Druckstufeneinsteller ermöglicht es, schnelle Anpassungen vorzunehmen, um das Federverhalten der Gabel bei Veränderungen des Geländes anzupassen. Er ist für Einstellungen während der Fahrt vorgesehen. Abbildung 60: Suntour-Druckstufeneinsteller mit den Positionen OPEN (1) und LOCK (2) ...

  • Seite 138: Druckstufe Der Fox-Gabel Einstellen

    Betrieb 7.12.2 Druckstufe der Fox-Gabel einstellen alternativ Der Druckstufeneinsteller ermöglicht es, schnelle Anpassungen vorzunehmen, um das Federverhalten der Gabel bei Veränderungen des Geländes anzupassen. Er ist für Einstellungen während der Fahrt vorgesehen. Abbildung 61: FOX-Druckstufeneinsteller mit den Positionen OFFEN (1) und HART (2) ...
  • Seite 139 Betrieb 7.12.3 Druckstufe der Fox-Gabel einstellen alternativ Der Druckstufeneinsteller ermöglicht, schnelle Anpassungen vorzunehmen, um das Federverhalten des Dämpfers bei Veränderungen des Geländes anzupassen. Er ist für Einstellungen während der Fahrt vorgesehen. Abbildung 62: FOX-Druckstufeneinsteller am Hinterbaudämpfer mit den Positionen OFFEN (1), MITTEL (2) und HART (2) ...
  • Seite 140 Betrieb Der FOX-Hinterbaudämpfer besitzt eine Feineinstellung für die OFFENE Position.  Es wird empfohlen, die Feineinstellungen vorzunehmen, während sich der Druckstufeneinsteller in der Position MITTEL oder HART befindet.  Ziehen Sie den Einsteller heraus.  Drehen Sie den Einsteller in die Position 1, 2 oder 3.
  • Seite 141 Instandhaltung Instandhaltung Checkliste Reinigung  Pedal reinigen nach jeder Fahrt Federgabel und ggf. Hinterbaudämpfer  nach jeder Fahrt reinigen  Akku reinigen monatlich  Kette (hauptsächlich asphaltierte Straße) alle 250 - 300 km Grundreinigung und Konservierung aller mindestens  Bauteile halbjährlich mindestens ...

  • Seite 142: Checkliste Inspektion

    Instandhaltung Checkliste Inspektion  Funktionsprüfung der Federgabel alle 50 Stunden alle 100 Stunden oder  Wartung und Zerlegung der Federgabel mindestens jährlich Vollständige Wartung des  alle 125 Stunden Hinterbaudämpfers  Inspektion durch den Fachhändler halbjährlich  Inspektion der Antriebseinheit 15.000 km 034-11621_1.0_08.03.2019...

  • Seite 143: Reinigen Und Pflegen

    Instandhaltung Reinigen und Pflegen Sturz und Fallen bei unbeabsichtigter Aktivierung VORSICHT Bei unbeabsichtigter Aktivierung des Antriebssystems besteht Verletzungsgefahr.  vor der Reinigung entnehmen. Die folgenden Pflegemaßnahmen müssen regelmäßig durchgeführt werden. Die Pflege kann vom Betreiber und Fahrer durchgeführt werden. Im Zweifel ist der Rat des Fachhändlers einzuholen.

  • Seite 144: Grundreinigung

    Instandhaltung 8.1.2 Grundreinigung Sturz durch Bremsversagen VORSICHT Nach der Reinigung, Pflege oder Reparatur des Fahrrads kann die Bremswirkung vorübergehend ungewöhnlich schwach sein. Ein Sturz mit Verletzungen kann die Folge sein.  Niemals Pflegemittel oder Öle auf die Bremsscheiben bzw. Bremsbeläge, und die Bremsflächen der Felgen aufbringen.

  • Seite 145: Rahmen Reinigen

    Instandhaltung 8.1.2.1 Rahmen reinigen  Je nach Intensität und Hartnäckigkeit der Verschmutzung die Verschmutzungen am Rahmen komplett mit Spülmittel einweichen.  Nach einer ausreichenden Zeit zum Einweichen, Dreck und Schlamm mit Schwamm, Bürste und Zahnbürsten entfernen.  Zum Schluss den Rahmen mit einer Gießkanne oder per Hand abspülen.

  • Seite 146: Antriebselemente Reinigen

    Instandhaltung 8.1.2.5 Antriebselemente reinigen  Die Kassette, die Kettenräder und den Umwerfer mit einem Entfetter einsprühen.  Nach einer kurzen Einweichzeit groben Schmutz mit einer Bürste entfernen.  Alle Teile mit Spülmittel und einer Zahnbürsten abwaschen.  Nach der Reinigung die Antriebselemente pflegen. 8.1.2.6 Kette reinigen ...

  • Seite 147: Akku Reinigen

    Instandhaltung 8.1.2.7 Akku reinigen Brand und Explosion durch Wassereintritt VORSICHT Der Akku ist nur gegen einfaches Spritzwasser geschützt. Eindringendes Wasser kann einen Kurzschluss auslösen. Der Akku kann sich selbst entzünden und explodieren.  Niemals den Akku mit einem Hochdruck- Wassergerät, Wasserstrahl oder Druckluft reinigen. ...

  • Seite 148: Antriebseinheit Reinigen

    Instandhaltung 8.1.2.9 Antriebseinheit reinigen Verbrennung durch heißen Antrieb VORSICHT Durch die Nutzung kann der Kühler des Antriebs extrem heiß werden. Bei Kontakt kann eine Verbrennung entstehen.  Vor der Reinigung die Amtriebseinheit abkühlen lassen.. Dringt Wasser in die Antriebseinheit ein, wird sie HINWEIS zerstört.

  • Seite 149: Pflege

    Instandhaltung 8.1.3 Pflege 8.1.3.1 Rahmen pflegen  Nach dem Reinigen, Rahmen abtrocknen.  Mit einem Pflegeöl einsprühen. Nach kurzer Einwirkzeit das Pflegeöl wieder abputzen. 8.1.3.2 Vorbau pflegen  Das Vorbau-Schaftrohr und den Drehpunkt des Schnellspannhebels mit Silikon- oder Teflonöl einölen. ...
  • Seite 150 Instandhaltung 8.1.3.6 Kette pflegen  Nach der Reinigung die Kette gründlich mit Kettenöl einfetten. 8.1.3.7 Antriebselemente pflegen  Gelenkwellen und Schaltungsrollen des Schaltwerks und Umwerfers mit Teflon-Spray pflegen. 034-03287_1.0_08.03.2019...

  • Seite 151: Instandhalten

    Instandhaltung Instandhalten Sturz und Fallen bei unbeabsichtigter Aktivierung VORSICHT Bei unbeabsichtigter Aktivierung des Antriebssystems besteht Verletzungsgefahr.  Akku vor der Instandhaltung entnehmen. Die folgenden Instandhaltungen müssen regelmäßig durchgeführt werden [ Checkliste, Seite 136]. Diese  können vom Betreiber und Fahrer vorgenommen werden.

  • Seite 152: Bremssystem

    Instandhaltung • Die Felgen mit sichtbarem Verschleißindikator sind verschlissen, sobald die schwarze, umlaufende Rille der Belagreibfläche unsichtbar wird. Es wird empfohlen, bei jedem zweiten Bremsbelagwechsel auch die Felgen zu erneuern.  Spannung der Speichen prüfen. 8.2.2 Reifen prüfen  Den Verschleis der Reifen prufen. Der Reifen ist abgefahren, wenn auf der Laufflache die Pannenschutzeinlage oder Karkassenfaden sichtbar werden.

  • Seite 153: Bremsbeläge Auf Verschleiß Prüfen

    Instandhaltung Für die Regelmäßigkeit der Instandhaltung der Bremse sind sowohl die Häufigkeit der Benutzung als auch die Witterungsverhältnisse maßgebend. Wird das Fahrzeug unter extremen Bedingungen wie z. B. Regen, Schmutz oder hohe Kilometerleistung) genutzt, müssen die Instandhaltung häufiger durchgeführt werden. 8.2.5 Bremsbeläge auf Verschleiß...

  • Seite 154: Elektrische Leitungen Und Bremszüge

    Instandhaltung 8.2.8 Elektrische Leitungen und Bremszüge  Alle sichtbaren elektrischen Leitungen und Seilzüge auf Beschädigung prüfen. Sind z. B. Hüllen gestaucht, ist das Fahrrad still zu legen, bis die Seilzüge ausgetauscht sind.  Alle elektrischen Leitungen und Seilzüge auf Funktionalität prüfen. 8.2.9 Gangschaltung ...

  • Seite 155: Kettenspannung Prüfen

    Instandhaltung 8.2.11 Kettenspannung prüfen Eine zu hohe Kettenspannung erhöht den Verschleiß. HINWEIS Eine zu geringe Kettenspannung kann dazu führen, dass die Kette bzw. der Riemen von den Kettenrädern abspringt.  Kettenspannung monatlich überprüfen.  Die Kettenspannung über eine komplette Umdrehung der Kurbel an drei bis vier Stellen prüfen.

  • Seite 156: Usb-Anschluss

    Instandhaltung  Bei einer Nabenschaltung muss zum Spannen der Kette das Hinterrad nach hinten bzw. nach vorne verschoben werden. Dies sollte nur durch einen Fachmann durchgeführt werden. 8.2.12 Sitz der Lenkergriffe prüfen  Den festen Sitz der Lenkergriffe prüfen. 8.2.13 USB-Anschluss Eindringende Feuchtigkeit durch den USB-Anschluss HINWEIS...

  • Seite 157: Inspektion

    Instandhaltung Inspektion Sturz und Fallen bei unbeabsichtigter Aktivierung VORSICHT Bei unbeabsichtigter Aktivierung des Antriebssystems besteht Verletzungsgefahr.  Akku vor der Inspektion entnehmen. Sturz durch Materialermüdung VORSICHT Wird die Lebensdauer eines Bauteils überschritten, kann das Bauteil plötzlich versagen. Ein Sturz mit Verletzungen kann die Folge sein.
  • Seite 158 Instandhaltung  Der Fachhändler zerlegt und reinigt die gesamten Federgabelinnen- und -außenseite. Er reinigt und schmiert die Staubdichtungen und Gleitbuchsen, überprüft die Drehmomente und stellt die Gabel auf die Vorlieben des Fahrers ein und erneuert die Schiebehülsen, falls das Spiel zu groß ist (mehr als 1 mm an der Gabelbrücke).

  • Seite 159: Korrigieren Und Reparieren

    Instandhaltung Korrigieren und Reparieren Verletzung der Augen WARNUNG Wenn Einstellungen nicht sachgerecht ausgeführt werden, können Probleme auftreten, bei dem Sie sich unter Umständen schwere Verletzungen zudrücken könnten.  Tragen Sie immer eine Schutzbrille zum Schutz Ihrer Augen, wenn Sie Wartungsarbeiten wie das Austauschen von Komponenten vornehmen.

  • Seite 160: Laufrad Schnellspanner

    Instandhaltung 8.4.2 Laufrad Schnellspanner Sturz durch gelösten Schnellspanner VORSICHT Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge.  Vorderrad-Schnellspannhebel auf der gegenüberliegenden Seite der Bremsscheibe montieren. Sturz durch defekten oder falsch montierten VORSICHT Schnellspanner Die Bremsscheibe wird im Betrieb sehr heiß.

  • Seite 161: Spannhebel Festspannen

    Instandhaltung 8.4.2.1 Spannhebel festspannen Der Spannhebel des Schnellspanners ist mit OPEN und CLOSE beschriftet. Wenn OPEN lesbar ist, ist der Schnellspanner geöffnet. Ist CLOSE lesbar, ist der Schnellspanner festgespannt.  Den Spannhebel ordnungsgemäß ausrichten und bis zum Anschlag durchdrücken.  Der Laufrad-Schnellspanner ist festgespannt, wenn der Spannhebel aus der geöffneten Endposition bis zur Mitte locker bewegt werden kann und ab der Mitte mit den Fingern oder dem...

  • Seite 162: Ausführung Ii Festspannen

    Instandhaltung Spannkraft der Schnellspanner prüfen und einstellen Kann der Spannhebel nicht mit bloßem Handdruck bis zum Anschlag durchgedrückt werden oder ist er zu locker, muss seine Spannkraft neu eingestellt werden.  Der Spannhebel ist komplett geöffnet.  Die Stellmutter ein Stück drehen. ...

  • Seite 163: Ausführung Iii Festspannen

    Instandhaltung 8.4.2.4 Ausführung III festspannen Sollte die Spannkraft nicht ausreichen, ist der HINWEIS Fachhändler mit der Prüfung zu beauftragen. Abbildung 29: Schnellspanner, Ausführung III, mit Achse (1) und Spannhebel (2)  Mit komplett geöffneten Spannhebel die Achse in die Nabe bis zum Anschlag einschieben. ...

  • Seite 164: Ausführung Iv Festspannen

    Instandhaltung 8.4.2.5 Ausführung IV festspannen  Bei geöffneten Spannhebel die Achse in die Nabe bis zum Anschlag einschieben.  Spannhebel im Uhrzeigersinn in die korrekte Endposition drehen.  Den Spannhebel festspannen. Spannkraft einstellen Wenn die Spannkraft zu stark eingestellt ist, kann der Spannhebel nicht in die geschlossene Endposition gedrückt werden.

  • Seite 165: Ausführung V Festspannen

    Instandhaltung 8.4.2.6 Ausführung V festspannen Sturz durch gelösten Schnellspanner VORSICHT Die Spannkraft des Schnellspannhebels wird einmalig während der Montage eingestellt und ist kein Maß für die ausreichende Befestigung der Radachse. Wird der geschlossene Schnellspanner gedreht, kann sich die Achse lösen. Ein Sturz mit Verletzungen ist die Folge. ...

  • Seite 166: Spannkraft Einstellen

    Instandhaltung Abbildung 32: Schnellspanner in Aussparung (1) umlegen  Achse am Schnellspanner im Uhrzeigersinn drehen, bis die Achse fest sitzt.  Den Hebel aus der Aussparung ziehen und ordnungsgemäß festklemmen.  Die Spannkraft des Hebels ist kein Maß für das Anzugsmoment der Achse.
  • Seite 167 Instandhaltung  Schnellspannhebel öffnen.  Einen 2,5 mm-Innensechskantschlüssel in die Mitte des Spannhebels stecken.  Innensechskantschlüssel drehen: • im Uhrzeigersinn, um die Spannkraft zu erhöhen und • gegen den Uhrzeigersinn, um die Spannkraft zu verringern.  Den Spannhebel festspannen.  Steht der Spannhebel noch nicht in der ordnungsgemäßen Endposition, Handlungsschritte wiederholen, bis die ordnungsgemäßen Endposition erreicht ist.

  • Seite 168: Fülldruck Korrigieren

    Instandhaltung 8.4.3 Fülldruck korrigieren 8.4.3.1 Blitzventil Der Fülldruck kann beim einfachen Blitzventil nicht gemessen werden. Daher wird der Fülldruck im Füllschlauch bei langsamen Pumpen mit der Fahrradluftpumpe gemessen.  Es wird empfohlen, eine Fahrradluftpumpe mit Druckmessgerät zu verwenden. Die Betriebsanleitung der Fahrradluftpumpe muss beachtet werden.

  • Seite 169: Französisches Ventil

    Instandhaltung 8.4.3.2 Französisches Ventil  Es wird empfohlen, eine Fahrradluftpumpe mit Druckmessgerät zu verwenden. Die Betriebsanleitung der Fahrradluftpumpe muss beachtet werden.  Die Ventilkappe abschrauben.  Die Rändelmutter ungefähr vier Umdrehungen öffnen.  Vorsichtig die Fahrradluftpumpe ansetzen, sodass der Ventileinsatz nicht verbogen wird. ...

  • Seite 170: Auto Ventil

    Instandhaltung 8.4.3.3 Auto Ventil  Es wird empfohlen, eine Fahrradluftpumpe mit Druckmessgerät zu verwenden. Die Betriebsanleitung der Fahrradluftpumpe muss beachtet werden.  Die Ventilkappe abschrauben.  Die Fahrradluftpumpe ansetzen.  Den Reifen aufpumpen und dabei den Fülldruck beachten.  Der Fülldruck ist gemäß den Angaben Datenblatt, Seite 5] korrigiert.

  • Seite 171: Gangschaltung Einstellen

    Instandhaltung 8.4.4 Gangschaltung einstellen Sollten sich die Gänge nicht sauber einlegen lassen, muss die Einstellung der Schaltzugspannung eingestellt werden.  Die Einstellhülse vorsichtig vom Schaltgehäuse wegziehen und dabei drehen.  Die Funktion der Gangschaltung nach jeder Korrektur prüfen. Lässt sich die Gangschaltung auf diesem Weg nicht einstellen, muss der Fachhändler die Montage der Gangschaltung überprüfen.

  • Seite 172: Seilzugbetätigte Gangschaltung, Zweizügig

    Instandhaltung 8.4.6 Seilzugbetätigte Gangschaltung, zweizügig alternativ  Um eine leichtgängige Schaltung zu erhalten, die Einstellhülsen unter der Kettenstrebe des Rahmens einstellen.  Der Schaltzug weist bei leichtem Herausziehen ein Spiel von ca. 1 mm auf. Abbildung 76: Einstellhülsen (2) an zwei alternativen Ausführungen (A bzw. B) einer zweizügigen, seilzugbetätigten Gangschaltung an der Kettenstrebe (1 8.4.7...
  • Seite 173 Instandhaltung Abbildung 77: Drehgriffschalter mit Einstellhülsen (1) und Spiel der Gangschaltung (2). 034-11621_1.0_08.03.2019...
  • Seite 174 Bremsscheiben, erfordert Fachkenntnisse sowie Spezialwerkzeuge und spezielle Schmiermittel. Wenn die beschriebenen Verfahren nicht ausgeführt werden, kann die Bremse beschädigt werden. Die Wartung der Bremse darf nur von einem ZEG-Fachhändler durchgeführt werden. Die Wartungs- und Reparaturanleitung befindet sich unter: https://www.bulls.de/service/downloads.html 034-03287_1.0_08.03.2019...

  • Seite 175: Beleuchtung Austauschen

    Transport, Lagern und Montage 8.4.6 Beleuchtung austauschen Alternativ kann eine 3-Watt- oder 1,5-Watt- Beleuchtungsanlage eingebaut sein.  Im Austausch nur Komponenten der entsprechenden Leistungsklasse verwenden. 8.4.7 Scheinwerfer einstellen  Der Scheinwerfer ist so einzustellen, dass sein Lichtkegel 10 m vor dem Fahrrad auf die Fahrbahn fällt.

  • Seite 176: Beleuchtung Austauschen

    Instandhaltung 8.4.11 Beleuchtung austauschen Alternativ kann eine 3-Watt- oder 1,5-Watt- Beleuchtungsanlage eingebaut sein.  Im Austausch nur Komponenten der entsprechenden Leistungsklasse verwenden. 8.4.12 Scheinwerfer einstellen  Der Scheinwerfer ist so einzustellen, dass sein Lichtkegel 10 m vor dem Fahrrad auf die Fahrbahn fällt.

  • Seite 177: Erste Hilfe

    Instandhaltung 8.4.14 Erste Hilfe Brand- und Explosion durch defekte n WARNUNG Bei beschädigtem oder defektem Akku kann die Sicherheitselektronik ausfallen. Die Restspannung kann einen Kurzschluss auslösen. Die Akkus können sich selbst entzünden und explodieren.  Äußerlich beschädigten Akku sofort außer Betrieb nehmen.

  • Seite 178: Antriebssystem Oder Bildschirm Starten Nicht

    Instandhaltung 8.4.15 Antriebssystem oder Bildschirm starten nicht Wenn der Bildschirm und/oder das Antriebssystem nicht starten, wie folgt vorgehen:  Überprüfen, ob der Akku eingeschaltet ist. Wenn nicht, Akku starten.  Sollten die LEDs der Ladezustandsanzeige nicht leuchten, Fachhändler kontaktieren.  Sollten die LEDs der Ladezustandsanzeige leuchten, das Antriebssystem jedoch nicht starten, Akku entnehmen.

  • Seite 179: Systemmeldungen

    Instandhaltung 8.4.15.1 Systemmeldungen Bei einer angezeigten Fehlermeldung folgende Handlungsschritte durchgehen:  Nummer der Systemmeldung merken.  Das Antriebssystem ausstellen und wieder starten.  Sollte die Systemmeldung noch immer angezeigt werden, Akku entnehmen und wieder einsetzen.  Antriebssystem neu starten.  Sollte die Systemmeldung noch immer angezeigt werden, Fachhändler kontaktieren.
  • Seite 180 Instandhaltung Code Abhilfe  540, 605 Das Fahrrad befindet sich außerhalb des zulässigen Temperaturbereichs.  Schalten Sie das Fahrrad aus, um die Antriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen.  Starten Sie das System neu.  Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Fachhändler.
  • Seite 181 Instandhaltung 8.4.19 Modell Passion E7R Typennr. 19-17-3076 Motor Active Plus Bildschirm Intuvia Ladegerät (mitgeliefert) Unterrohr/Sitzrohr Bremsen Schaltwerk Magura HSI-22 Schaltwerk Shimano Nexus Gänge Gabel Starre Gabel Reifen Big Ben 50-622, black/coffee, reflex, K-Guard Felgen DBM-2 Radschützer Curana with integrated Light Sattel Velo VL-8090 (Retro Style) Steuersatz...

  • Seite 182: Zubehör

    Instandhaltung Zubehör Für Fahrräder ohne Seitenständer wird ein Abstellständer empfohlen, bei dem entweder das Vorder- oder Hinterrad sicher eingeschoben werden kann. Folgendes Zubehör wird empfohlen: Beschreibung Artikelnummer Schutzüberzug für elektrische 080-41000 ff Bauteile Packtaschen 080-40946 Systemkomponente* Hinterradkorb 051-20603 Systemkomponente* Fahrradbox Systemkomponente* 080-40947 Abstellständer Universalständer XX-TWO14B Beleuchtungsset...
  • Seite 183 Instandhaltung Sturz durch unsachgemäße Handhabung VORSICHT Bei der Verwendung von Kindersitzen verändern sich die Fahreigenschaften und die Standsicherheit des Fahrrads erheblich. Hierdurch kann es zu einem Kontrollverlust und einem Sturz mit Verletzungen kommen.  Die sichere Verwendung des Kindersitzes üben, bevor das Fahrrad im öffentlichen Raum verwendet wird.

  • Seite 184: Fahrradanhänger

    Instandhaltung Der Fachhändler berät bei der Auswahl des zum Kind und Fahrrad passenden Kindersitzsystems. Zur Erhaltung der Sicherheit ist die Erstmontage eines Kindersitzes vom Fachhändler vorzunehmen. Bei der Montage eines Kindersitzes achtet der Fachhändler darauf, dass der Sitz und die Befestigung des Sitzes zum Fahrrad passen, alle Bauteile montiert und solide befestigt werden, Schaltzüge, Bremszüge, hydraulische und elektrische Leitungen ggf.

  • Seite 185: Gepäckträger

    Instandhaltung Abbildung 66: Hinweisschild Anhänger Der Fachhändler berät bei der Auswahl des zum Fahrrad passenden Anhängersystems. Zur Erhaltung der Sicherheit ist deshalb die Erstmontage eines Anhängers vom Fachhändlervorzunehmen 8.5.3 Gepäckträger Der Fachhändler berät bei der Auswahl eines geeigneten Gepäckträgers. Zur Erhaltung der Sicherheit ist die Erstmontage eines Gepäckträgers vom Fachhändler vorzunehmen.

  • Seite 186: Wiederverwerten Und Entsorgen

    Wiederverwerten und Entsorgen Wiederverwerten und Entsorgen Brand- und Explosionsgefahr WARNUNG Bei beschädigten oder defekten n kann die Sicherheitselektronik ausfallen. Die Restspannung kann einen Kurzschluss auslösen. Die n können sich selbst entzünden und explodieren.  Äußerlich beschädigte n sofort außer Betrieb nehmen und niemals aufladen.
  • Seite 187 Wiederverwerten und Entsorgen Gefahr für die Umwelt VORSICHT In der Gabel, dem Hinterbau-Dämpfer und der hydraulischen Bremsanlage befinden sich giftige und umweltschädliche Schmierstoffe und Öle. Gelangen diese in die Kanalisation oder das Grundwasser, werden diese vergiftet.  Schmierstoffe und Öle umweltgerecht und den gesetzlichen Vorschriften entsprechend entsorgen.

  • Seite 188: Eg-Konformitätserklärung

    Anhang EG-Konformitätserklärung Original-EG-Konformitätserklärung Der Hersteller: ZEG Zweirad-Einkaufs-Genossenschaft eG Longericher Str. 2 50739 Köln erklärt hiermit, dass die elektromotorisch unterstützten Fahrräder der Typen: 19-17-1007, 19-17-1008, 19-17-1052, 19-18-1020, 19-18-1021, 19-18-1022, 19-18-1023, 19-18-1027, 19-18-1053, 19-18-1059, 19-18-1060, 19-18-1060, 19-18-1061, 19-18-1062, 19-18-4013, 19-18-4013, 19-18-4014, 19-18-4015 Baujahr 2018 und Baujahr 2019, allen einschlägigen Bestimmungen der Richtlinie 2006/42/EG Maschinen entsprechen.

  • Seite 189: Teileliste

    Felgen SHEANG LIH, AS-T30-N Sattel JUSTEK, 2059DRN Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1682AD3 Pedalen VP, Bulls 171206 Tabelle 33: Teileliste Sturmogel Evo 1 29 Modell Sturmogel Evo 2 29 Motor Brose S Display BLOKS 14d Akku EVO 650...
  • Seite 190 Anhang Modell Sturmogel Evo Motor Brose T Display BLOKS 14d Akku EVO 650 Akkuposition Integral Bremsen Shimano BR-MT201 Schaltwerk Shimano Alfine Gangschaltung Gabel Starre Gabel Sattelstütze Kalloy, SP-719 Reifen + Größe Fat Frank, 60-559 K-Guard Felgen Strongman, BF-1 Sattel VELO VL-1221 (brown) Vorbau Kalloy, AS-ML2 Steuersatz...
  • Seite 191 Suntour XCM-32 LO CTS Boost Sattelstütze Kalloy, SP-368 Reifen + Größe Rocket Ron, 70-584 Perf. Folding Felgen SHEANG LIH, AS-T35-N Sattel JUSTEK, 2059DRN Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1682AD3 Pedalen VP, Bulls 171206 Tabelle 38: Teileliste E-Stream Evo 1 27,5+ 034-03216_1.0_08.03.2019...
  • Seite 192 Felgen SHEANG LIH, AS-T30-N Sattel JUSTEK, 2059DRN Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1682AD3 Pedalen VP, Bulls 171206 Tabelle 39: Teileliste E-Stream Evo 1 29 Modell E-Stream Evo 1 TR2 Motor Brose S Display BLOKS 14d Akku EVO 650...
  • Seite 193 Felgen SHEANG LIH, AS-T35-N Sattel JUSTEK, 2059DRN Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1812 D2 Pedalen VP, Bulls 171206 Tabelle 41: Teileliste E-Stream Evo TR3 Modell E-Stream Evo 2 27,5+ Motor Brose SL Display BLOKS 14d Akku SuperCore Akkuposition...
  • Seite 194 Felgen SHEANG LIH, AS-T35-N Sattel JUSTEK, 2059DRN Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1812 D2 Pedalen VP, Bulls 171206 Tabelle 43: Teileliste E-Stream Evo TR3 Modell E-Stream Evo 3 29 Motor Brose SL Display BLOKS 14d Akku SuperCore Akkuposition...
  • Seite 195 Felgen SHEANG LIH, AS-T35-N Sattel JUSTEK, SETA M1 Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1812 D2 Pedalen VP, Bulls 171206 Tabelle 45: Teileliste E-Stream Evo AM3 Modell E-Stream Evo AM4 Motor Brose SL Display BLOKS 14d Akku SuperCore Akkuposition...
  • Seite 196 Suntour XCR-34 LOR Air CTS Boost Sattelstütze Kalloy, SP-368 Reifen + Größe Rocket Ron, 70-584 SnakeSkin TLE Felgen SHEANG LIH, AS-T35-N Sattel JUSTEK, 2059DRN Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1682AD3 Pedalen VP, Bulls 171206 Tabelle 48: Teileliste E-Stream Eva 2 27,5+ 034-03216_1.0_08.03.2019...
  • Seite 197 SHEANG LIH, AS-T35-N Sattel JUSTEK, 2059DRN Vorbau Kalloy, AS-ML1 Steuersatz ChinHaur Griffe VELO, VLG-1682AD3 Pedalen VP, Bulls 171206 Tabelle 49: Teileliste E-Stream Eva 1 27,7+ Modell E-Stream Eva TR2 Motor Brose S Display BLOKS 14d Akku EVO 650 Akkuposition Integral Bremsen...

  • Seite 198: Abbildungsverzeichnis

    Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1: Typenschild, Beispiel, 17 Abbildung 2: Fahrrad von rechts, Beispiel E-Stream EVA 2 27,5+, 26 Abbildung 3: Komponenten des Laufrad, Beispiel Vorderrad, 27 Abbildung 4: Fahrrad ohne Federung (1) und mit Federung (2) beim Fahren über ein Hindernis, 29...
  • Seite 199 Abbildungsverzeichnis Abbildung 28: Geschlossener und geöffneter Flansch., 65 Abbildung 29: Schnellspanner hineinschieben, 65 Abbildung 30: Spannung einstellen, 66 Abbildung 31: Schnellspanner schließen, 66 Abbildung 32: Schnellspanner einschieben, 67 Abbildung 33: Abstand Hebel zum Gabelbein, 68 Abbildung 34: Aufbau Schnellspanner von hinten mit (1) Achsmuttersicherung, (2) Achsmutter-Sicherungsschraube, (3) Anzeigepfeil, (4) Achsen-Einstellwert und (5) Achsmutter, 68...
  • Seite 200 Abbildungsverzeichnis Abbildung 53: FOX-Hinterbaudämpfer: Der Negativfederweg (2) ist die Strecke zwischen dem O-Ring (4) und der Gummi-Luft- Kammerdichtung (1). Der Gesamtfederweg des Hinterbaudämpfers (5) ist die Strecke zwischen dem Ende des Hinterbaudämpfers (3) und der Gummi-Luft- Kammerdichtung (1), 98 Abbildung 54: FOX-Druckstufeneinsteller am Hinterbaudämpfer mit den Positionen OFFEN (1), MITTEL (2) und HART (2), 99 Abbildung 55:...
  • Seite 201 Abbildungsverzeichnis Abbildung 72: Schnellspanner, Ausführung V, mit Achse (1) und Spannhebel (2), 162 Abbildung 73: Schnellspanner in Aussparung (1) umlegen, 163 Abbildung 74: Spannkraft in der Mitte des Spannhebels (1) mit Innensechskantschlüssel (2) einstellen, 163 Abbildung 75: Blitzventil mit Überwurfmutter (1) und Felgenmutter (2), 165 Abbildung 76: Französisches Ventil mit Ventileinsatz (1),...
  • Seite 202 Sachregister Sachregister - austauschen, 172, 173 Lagern siehe Lagerung Akku, - Funktion überprüfen, Lagerung, 49 - entsorgen, 184 Laufrad, Alternative Ausführung, 16 Fahrradständer siehe - warten, 150 Alternative Ausstattung, 16 Seitenständer Lenker, 26 Antriebssystem, 36 Fahrtrichtung, 35 Luftkammer, 32 - ausschalten, 115 Federgabel, 28, 29 Luftventil, - einschalten, 114, 116...
