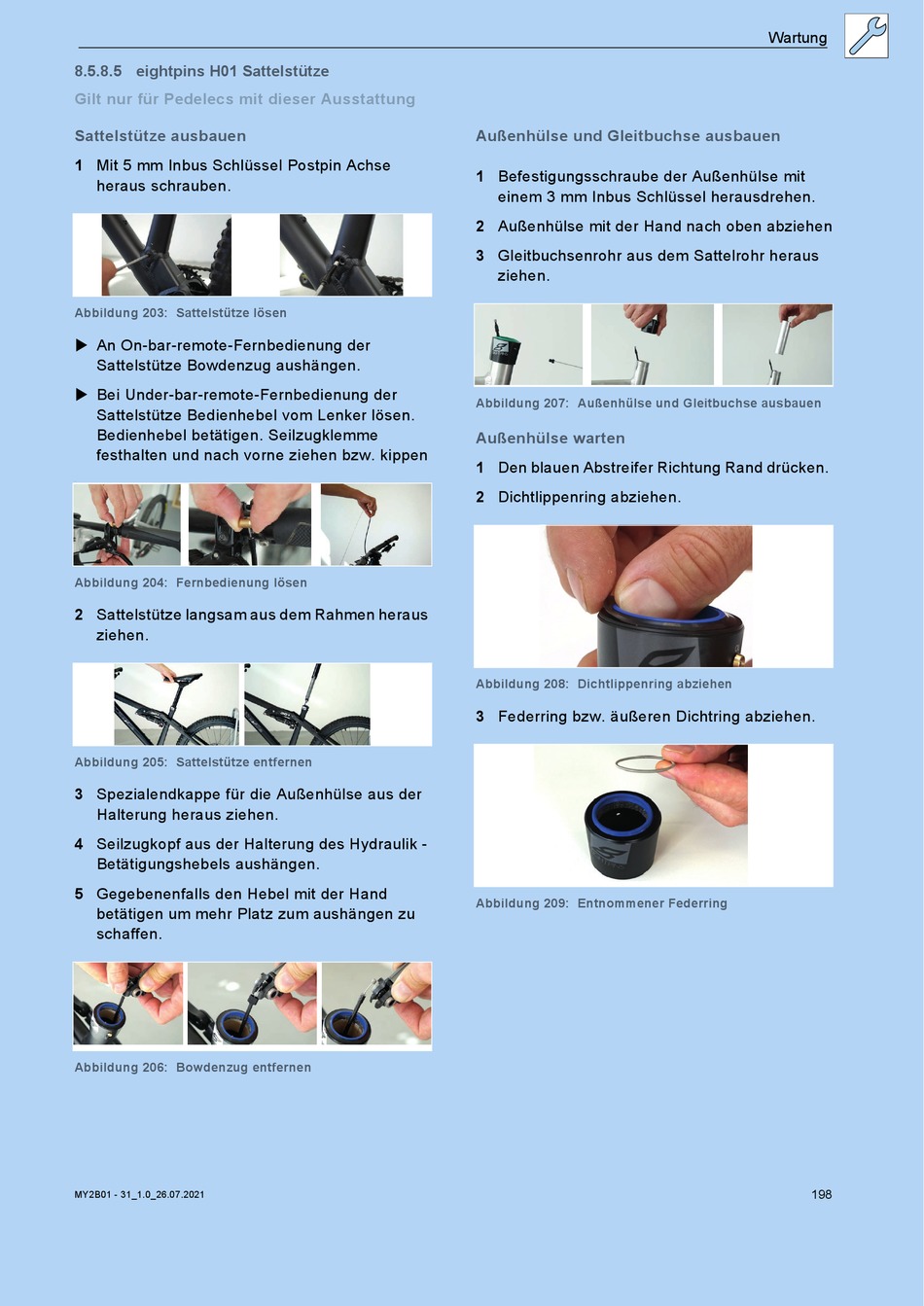

8.5.8.5 eightpins H01 Sattelstütze
Gilt nur für Pedelecs mit dieser Ausstattung
Sattelstütze ausbauen
1 Mit 5 mm Inbus Schlüssel Postpin Achse
heraus schrauben.
Abbildung 203: Sattelstütze lösen
 An On-bar-remote-Fernbedienung der
Sattelstütze Bowdenzug aushängen.
 Bei Under-bar-remote-Fernbedienung der
Sattelstütze Bedienhebel vom Lenker lösen.
Bedienhebel betätigen. Seilzugklemme
festhalten und nach vorne ziehen bzw. kippen
.
Abbildung 204: Fernbedienung lösen
2 Sattelstütze langsam aus dem Rahmen heraus
ziehen.
Abbildung 205: Sattelstütze entfernen
3 Spezialendkappe für die Außenhülse aus der
Halterung heraus ziehen.
4 Seilzugkopf aus der Halterung des Hydraulik -
Betätigungshebels aushängen.
5 Gegebenenfalls den Hebel mit der Hand
betätigen um mehr Platz zum aushängen zu
schaffen.
Abbildung 206: Bowdenzug entfernen
MY2B01 - 31_1.0_26.07.2021
Außenhülse und Gleitbuchse ausbauen
1 Befestigungsschraube der Außenhülse mit
einem 3 mm Inbus Schlüssel herausdrehen.
2 Außenhülse mit der Hand nach oben abziehen
3 Gleitbuchsenrohr aus dem Sattelrohr heraus
ziehen.
Abbildung 207: Außenhülse und Gleitbuchse ausbauen
Außenhülse warten
1 Den blauen Abstreifer Richtung Rand drücken.
2 Dichtlippenring abziehen.
Abbildung 208: Dichtlippenring abziehen
3 Federring bzw. äußeren Dichtring abziehen.
Abbildung 209: Entnommener Federring
