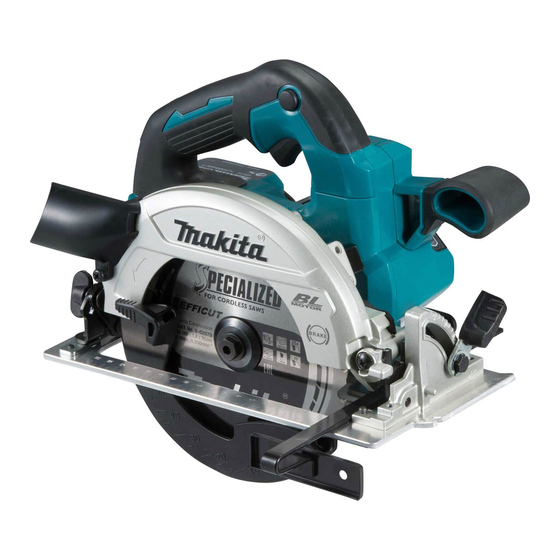

Makita DHS660 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Kreissäge
  5. DHS660
  6. Betriebsanleitung
Makita DHS660 Betriebsanleitung

Makita DHS660 Betriebsanleitung

Akku-handkreissäge
Vorschau ausblenden Andere Handbücher für DHS660:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 36

Quicklinks

Scie Circulaire sans Fil
FR
IT
Sega circolare a batteria
NL
Accucirkelzaag
Sierra Circular Inalámbrica
ES
Serra Circular a Bateria
PT
DA
Ledningsfri rundsav
EL
Φορητό δισκοπρίονο
Akülü Sunta Kesme
TR
DHS660
DHS661
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
ISTRUZIONI PER L'USO
MANUAL DE
KULLANMA KILAVUZU
9
22
36
50
64
78
93
107
120
135
