Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein
Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und
anderen Relais/Einheiten ist jedoch erforderlich.
Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.
4. Anschlüsse
(1W), 1W4
Alle Hilfsspannungsanschlüsse können durch eine 2A Sicherung geschützt werden.
Das Relais ist vor ESD (elektrostatischer Elektrizität) geschützt, und ein weiterer
Sonderschutz während des Montieren des Relais davor ist deswegen nicht erforder-
lich.

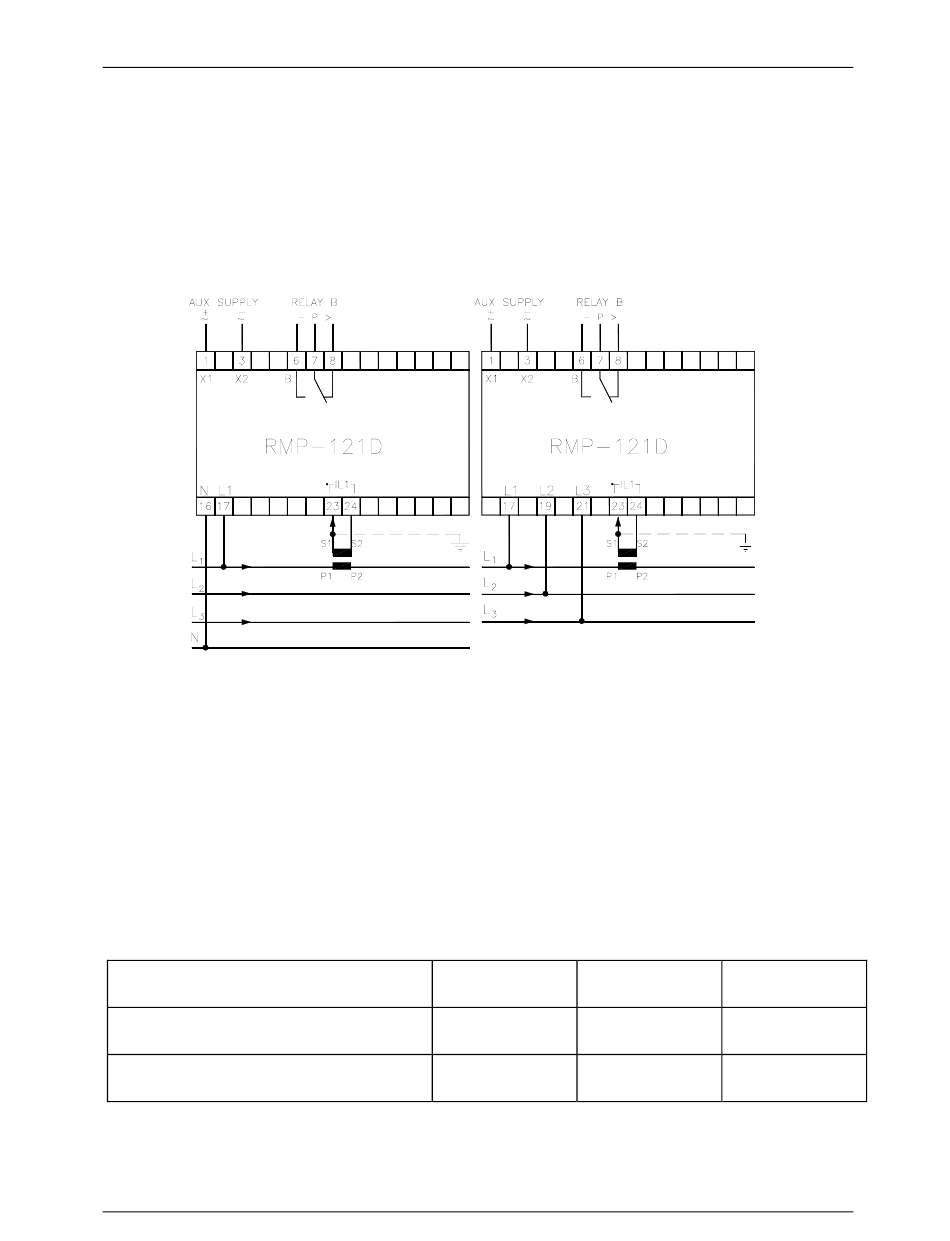

Schaltungen 1W und 1W4:
Schaltung 1W3:
Externer Stromwandler
an L2 angeschlossen
an L3 angeschlossen
Installations- und Inbetriebsnahmeanleitungen RMP-121D
1W3
Klemmen-Nr 17 an die Phase, in der der Stromwandler
angebracht ist, anschlieβen.
Die Spannungseingänge wie folgt anschlieβen, wenn
der Stromwandler nicht in derselbe Phase wie im An-
schluβdiagram gezeigt angebracht ist:
Klemmen-Nr.
17
an L2
anschlieβen
an L3
anschlieβen
Klemmen-Nr.
Klemmen-Nr.
19
an L3
anschlieβen
anschlieβen
an L1
anschlieβen
anschlieβen
4189340122F (D)
21
an L1
an L2
