1. Beschreibung
Dieses Rückleistungsschutzrelais ist Teil einer kompletten DEIF-Baureihe (die uni-line)
von Relais für den Schutz und die Regelung von Generatoren.

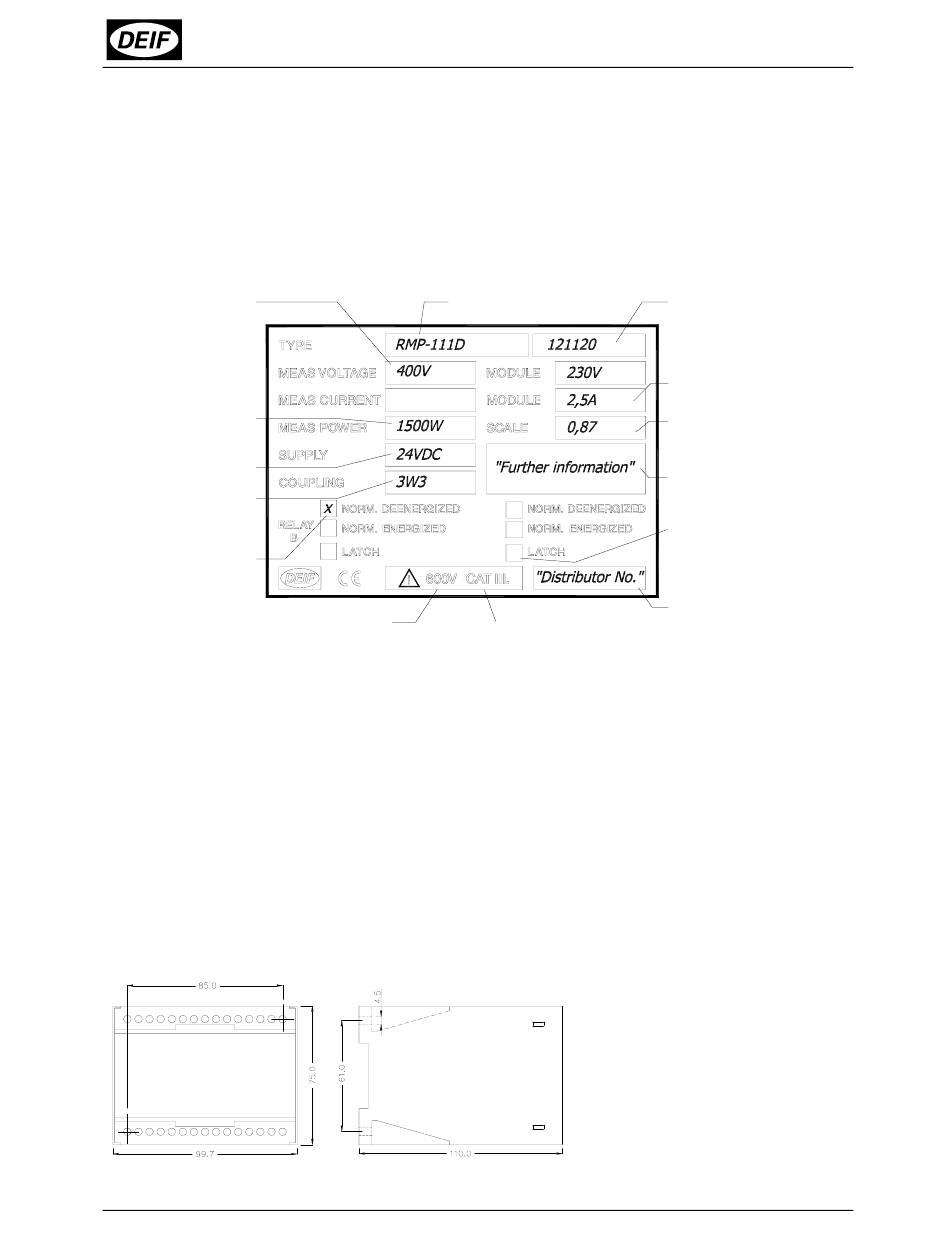

2. Etikett
Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet:
Meβspannung
Geeichte Sekundär-
leistung des Relais
Versorgungsspannung
Schaltung
(von DEIF eingestellt)
Relaisschaltung
Gezeigt ist Schaltung B
als ein normal abgefallen-
des Relais, Relais C als
ein normal angezogenes
Höchste Spannung
Relais mit Selbsthaltung
der Erde gegenüber
Anm. 1:
Berechnung: "X" x Spannungsmodul x Strommodul x Skala = Me
"X" wird durch folgendes Ziffer ersetzt:
1
für Schaltung 1W
3
für Schaltungen 1W3 und 1W4
Hinweis: Das Relais ist mit einem 200 ms Einschaltkreis ausgestattet, der die korrek-
te Funktion des Relais beim Einschalten der Hilfsspannung sicherstellt. Nor-
mal angezogene Kontakte ("NE") werden nicht betätigt (Kontakt öff-
net/schlieβt nicht) vor Ablauf von 200 ms nach Einschalten der Hilfsspan-
nung. Auβerdem ist das Relais mit einem 200 ms Ausschaltkreis versehen,
der die Überwachung und Erfassung nach Ausschalten der Hilfsspannung
sicherstellt.
3. Montageanleitung
Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com
Seite 2 von 4
Typenbezeichnung
Installationskategorie
Das RMP-121D ist für den
Schalttafelaufbau vorgesehen,
entweder an einer 35 mm DIN
Schienen oder mittels 2 Stück
4 mm-Schrauben montiert.
Gewicht: ca. 0,650 kg
DEIF's Bestätigungs-Nr.
Bei Anfragen anzugeben
Montiertes Normstrommodul
1
Skalierung
(für Anpassung
der Einheit an Meβleistung)
Sondereichung
(wenn Normeichung nicht verwendet wird)
Kontakt verbleibt in Schaltposition,
selbst wenn der Eingang wieder in
den Normalzustand zurückkehrt.
Selbsthaltung ist durch Abschalten
der Hilfsspannung zurückzusetzen.
Vertreters ID-Nr.
Wird vom Vertreter bei Kunden-
anpassung der Einheit ausgefüllt.
β
leistung
