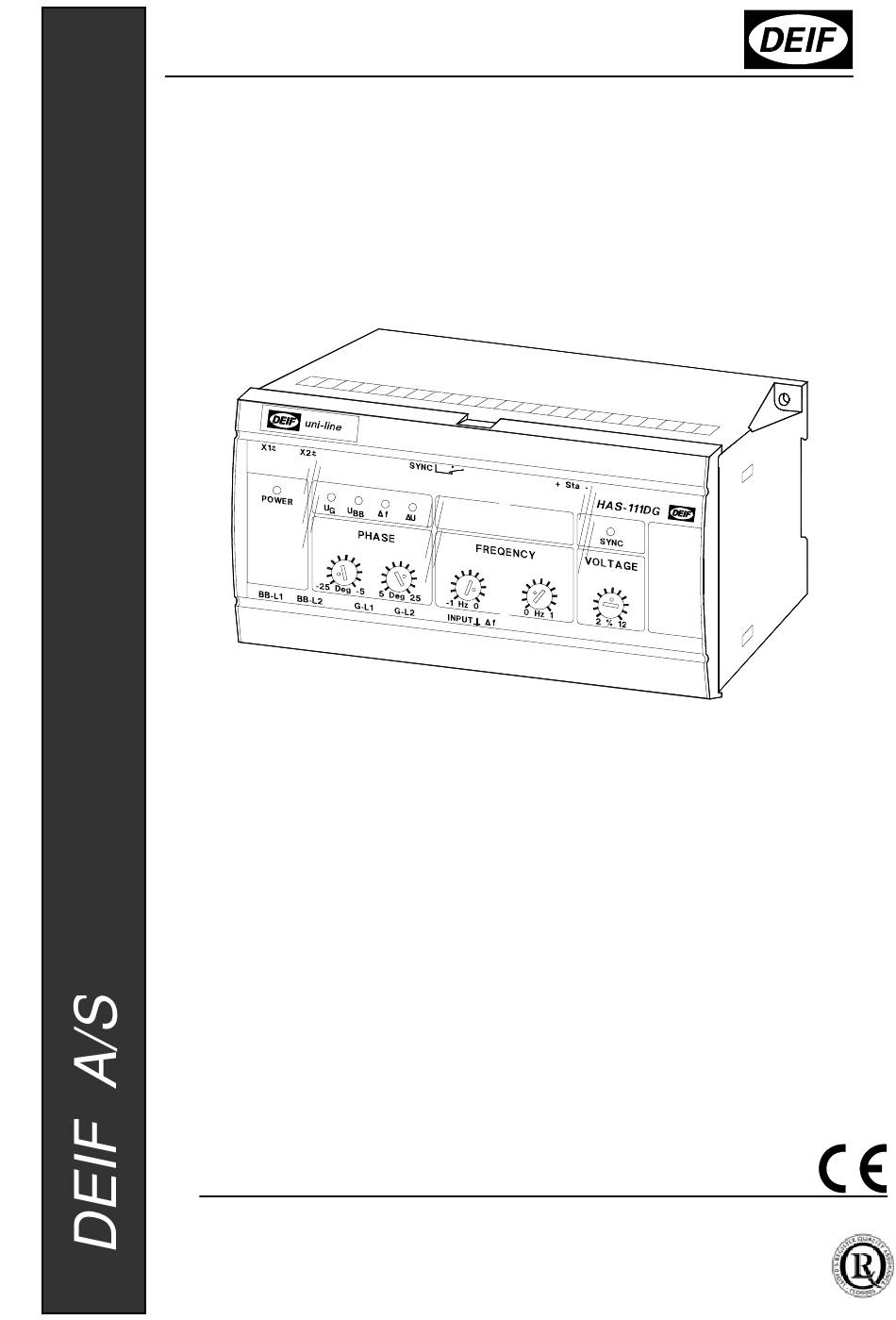

Installations- und Inbetriebnahmeanleitung
Einstellbares Synchronisiersperrelais
des Typs HAS-111DG
uni-line
4189340146G (D)
•
Synchronisierung des Generators zur Sammelschiene
•
Einstellung der Phasenwinkelverschiebung
•
Einstellung der Differenzfrequenz/Spannungsdifferenz
•
LED-Statusanzeige
•
LED-Anzeige Einschaltbefehl
•
35 mm DIN Schienenmontage oder Aufbaumontage
DEIF A/S
Frisenborgvej 33, DK-7800 Skive
Dänemark
Tel.:
(+45) 9614 9614
Fax:
(+45) 9614 9615
E-mail: deif@deif.com
Werbung
Verwandte Anleitungen für Deif HAS-111DG
Inhaltszusammenfassung für Deif HAS-111DG
- Seite 1 Installations- und Inbetriebnahmeanleitung Einstellbares Synchronisiersperrelais des Typs HAS-111DG uni-line 4189340146G (D) • Synchronisierung des Generators zur Sammelschiene • Einstellung der Phasenwinkelverschiebung • Einstellung der Differenzfrequenz/Spannungsdifferenz • LED-Statusanzeige • LED-Anzeige Einschaltbefehl • 35 mm DIN Schienenmontage oder Aufbaumontage DEIF A/S Tel.:...
-
Seite 2: Beschreibung
Höchste Spannung der Installationskategorie Erde gegenüber Montageanleitung Das HAS-111DG ist für den Schalttafelaufbau, entweder an einer 35 mm DIN Schienen oder mittels 2 Stück 4 mm-Schrauben montiert. Gewicht: Ca. 0,750 kg Die Bauart ermöglicht Montage des Relais ganz nahe an andere uni-line Einheiten. - Seite 3 Typen LSU-112/113/114 DG mit Klemmen Nr. 36 und 35 zu verbinden. Ein Kontakt ist mit dem digitalen Eingang, Klemmen Nr. 34 + 35, verbunden. Bei der Aktivierung des Eingangs regelt das HAS-111DG die Generatorfrequenz auf einen Wert, der niedriger als die Sammelschienenfrequenz ist. Bei der Deaktivierung regelt er die Frequenz auf einen Wert, der höher als die Sammelschienenfrequenz ist.
-
Seite 4: Einstellung Und Anzeige
Eine Starteinstellung von ±10° ist empfohlen. Wenn übersynchrone Synchronisierung gewählt ist, wird negative PHASE- Potentiometer als Ausgangspunkt auf –15° eingestellt und der positive auf 5°. Wenn untersynchrone Synchronisierung gewählt ist, Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com Seite 4 von 6... - Seite 5 Installations- und Inbetriebnahmeanleitung HAS-111DG werden die zwei PHASE-Potentiometer umgekehrt eingestellt. Wenn die Synchronisierungszeit mit den obigen Einstellungen zu lang ist, werden die PHASE-Potentiometer auf einen größeren Bereich eingestellt. Umgekehrt, wenn die Einstellungen eine ”harte” Synchronisierung ergeben, wird der Bereich reduziert, oder die...
- Seite 6 Max. 250V (AC). Max. 150V (DC) Galvanische Trennung: Zwischen Eingängen und Ausgängen: 3250V-50Hz-1 min. Verbrauch: (Hilfsspannung) 3,5VA/2W Statusausgang: Offen: 10…30V DC Geschlossen: Max. 5mA Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com Seite 6 von 6...
