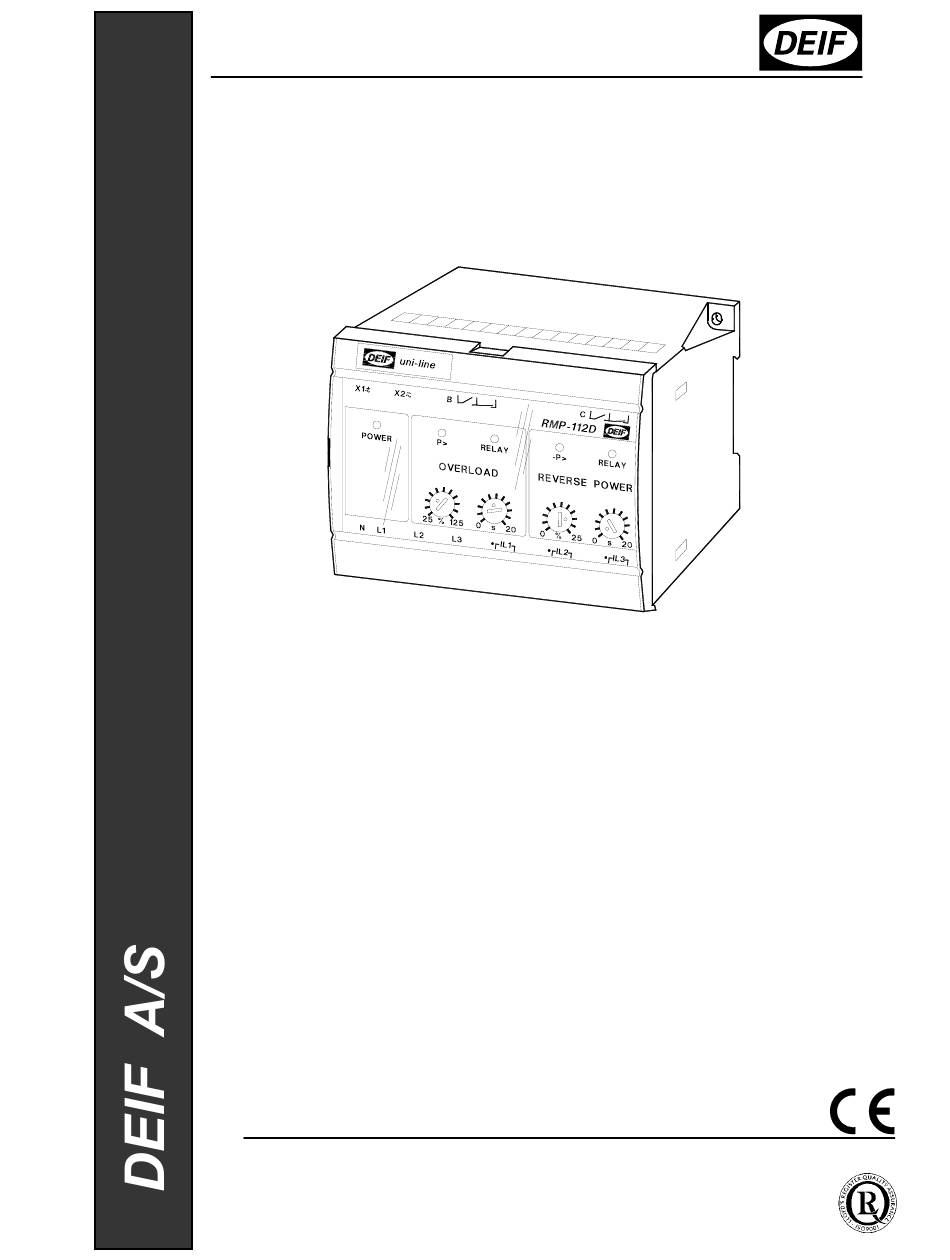

Installations- und Inbetriebsnahmeanleitungen
Überlast-
Rückleistungsrelais
und
uni-line
4189340124C (D)
•
Kombinierte Überlast- und Rückleistung
•
Dreiphasenmessung
•
LED-Anzeige von Fehlern
•
Zeitgesteuerter Abwurf
•
LED-Anzeige der Relaisaktivität
•
35 mm DIN Schienenmontage oder Aufbaumontage
DEIF A/S
Frisenborgvej 33, DK-7800 Skive Fax:
Dänemark
RMP-112D
des Typs
Tel.:
(+45) 9614 9614
(+45) 9614 9615
E-mail: deif@deif.com
Werbung
Verwandte Anleitungen für Deif RMP-112D
Inhaltszusammenfassung für Deif RMP-112D
- Seite 1 Installations- und Inbetriebsnahmeanleitungen Überlast- Rückleistungsrelais RMP-112D des Typs uni-line 4189340124C (D) • Kombinierte Überlast- und Rückleistung • Dreiphasenmessung • LED-Anzeige von Fehlern • Zeitgesteuerter Abwurf • LED-Anzeige der Relaisaktivität • 35 mm DIN Schienenmontage oder Aufbaumontage DEIF A/S Tel.: (+45) 9614 9614...
- Seite 2 1. Beschreibung Dieses Überlast- und Rückleistungschutzrelais des Typs RMP-112D ist Teil einer kompletten DEIF-Baureihe (die uni-line) von Relais für den Schutz und die Regelung von Generatoren. 2. Etikett Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet: Typenbezeichnung DEIF’s Bestätigungs-Nr.
- Seite 3 Installations- und Inbetriebsnahmeanleitungen RMP-112D Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und anderen Relais/Einheiten ist jedoch erforderlich. Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.
- Seite 4 Verzögerung: (beide) 0…20 s der Zeit. Wurde das RMP-112D der Nennleistung des Generators gemäβ geeicht, wird Einstel- lung des Überlastgrenzwertes der Nennleistung der verwendeten Antriebsmaschine gemäβ empfohlen. In den meisten Installationen bestimmt die Antriebsmaschine die vom Generatorensatz zu liefernde Maksimumleistung, und dieser Grenzwert wird des- halb normalerweise zu einem Wert eingestellt, der niedrieger als P (100%) ist.
