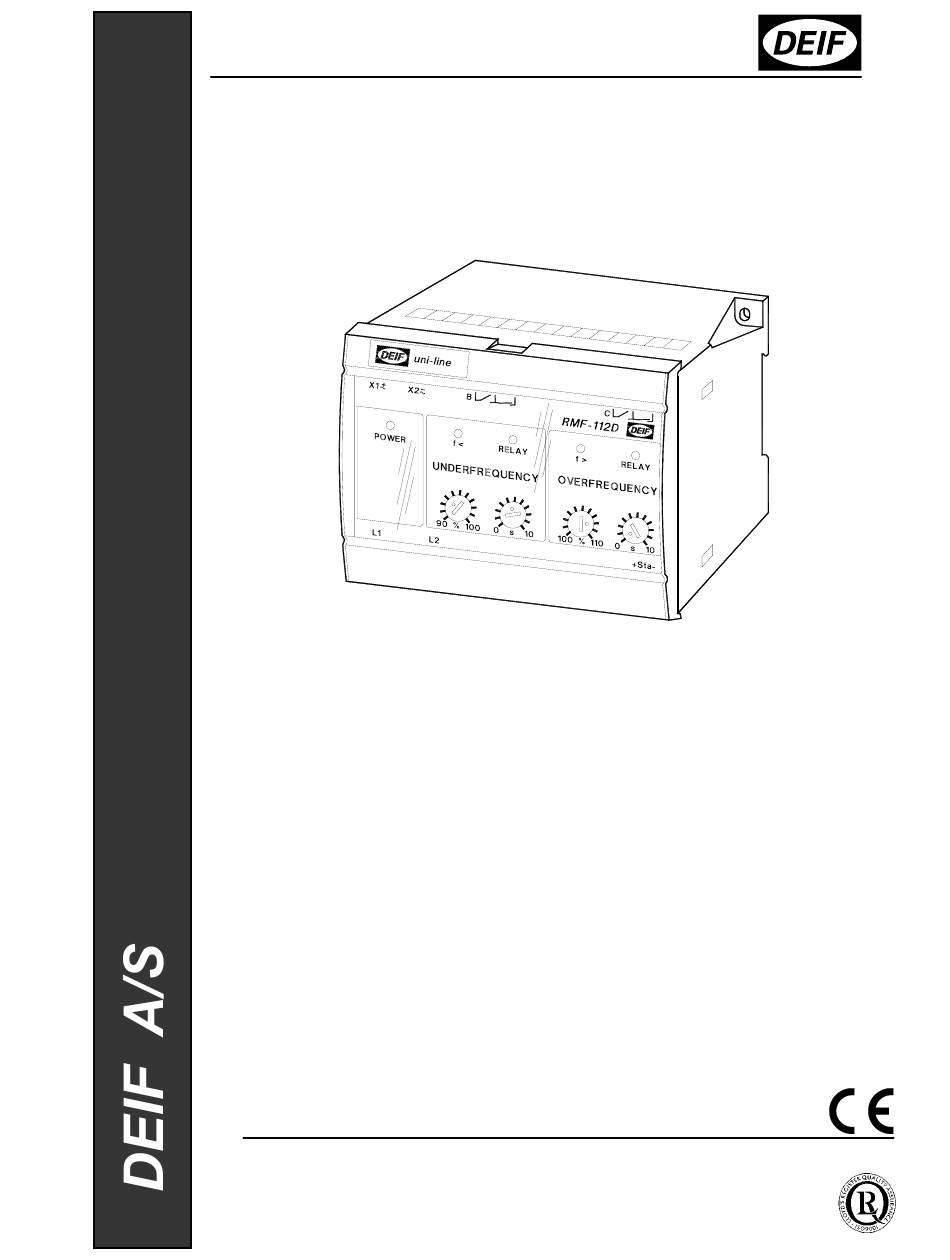

Installations- und Inbetriebsnahmeanleitungen
Frequenzrelais des Typs RMF-112D
uni-line
4189340238B (D)
•
Kombiniertes Unter- und Überfrequenzrelais
•
Für Einphasen- und Dreiphasennetze
•
LED-Anzeige von Fehlern
•
Zeitgesteuerter Abwurf
•
LED-Anzeige der Relaisaktivität
•
35 mm DIN Schienenmontage oder Aufbaumontage
DEIF A/S
Frisenborgvej 33, DK-7800 Skive Fax:
Dänemark
Tel.:
(+45) 9614 9614
(+45) 9614 9615
E-mail: deif@deif.com
Werbung
Verwandte Anleitungen für Deif RMF-112D uni-line
Inhaltszusammenfassung für Deif RMF-112D uni-line
- Seite 1 • Für Einphasen- und Dreiphasennetze • LED-Anzeige von Fehlern • Zeitgesteuerter Abwurf • LED-Anzeige der Relaisaktivität • 35 mm DIN Schienenmontage oder Aufbaumontage DEIF A/S Tel.: (+45) 9614 9614 Frisenborgvej 33, DK-7800 Skive Fax: (+45) 9614 9615 Dänemark E-mail: deif@deif.com...
- Seite 2 Das RMF-112D ist für den Schalttafelaufbau vorgesehen, entweder an einer 35 mm DIN Schienen oder mittels 2 Stück 4 mm-Schrauben montiert.. Gewicht: ca. 0,650 kg Seite 2 von 5 Tel.: (+45) 9614 9614 • Fax:(+45) 9614 9615 • E-mail: deif@deif.com...
- Seite 3 Installations- und Inbetriebsnahmeeinleitungen RMF-112D Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und anderen Relais/Einheiten ist jedoch erforderlich. Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt. 4.
- Seite 4 Wird eine höhere Genauigkeit erfordert, muβ die an dem Relais angeschlossene Einheit (der Generator) reguliert werden, bis der gewünschte Grenzwert erreicht wird. Beim Unter- bzw. Überschreiten des Grenzwertes leuchtet die entsprechende gelbe LED des RMF-112D. Seite 4 von 5 Tel.: (+45) 9614 9614 • Fax:(+45) 9614 9615 • E-mail: deif@deif.com...
-
Seite 5: Technische Daten
Installations- und Inbetriebsnahmeeinleitungen RMF-112D 6. Technische Daten Spannungsbereich: 60…120% von U Überlast: 1,2 x U , dauer für 10 s Belastung: 2kΩ/V. Frequenzbereich: 40…45…65…70Hz. Nennfrequenz (f 50Hz, 55Hz oder 60Hz Relaiskontakte: 1 Wechselkontakt pro Relais Kontaktbelastung: 250V-8A-2000A (AC), 24V-8A-200W (DC) Kontaktspannung: Max.
