Inhaltszusammenfassung für Klarfit 10009109

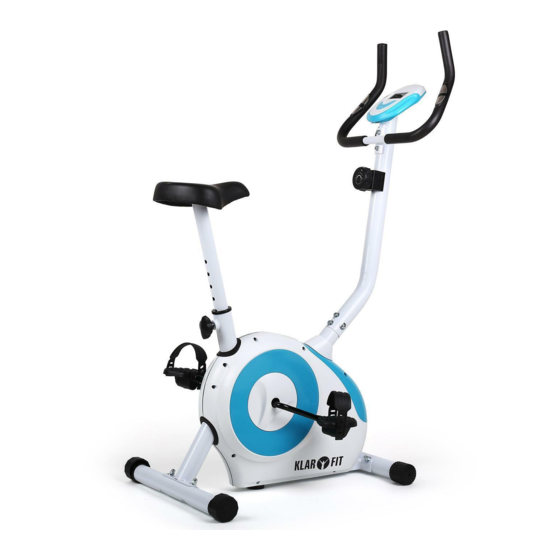

  • Seite 1 Heimtrainer 10009109 10022293...
  • Seite 2: Sicherheitshinweise

    Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Klarfit Gerätes. Lesen Sie alle Hinweise sorgfältig durch und befolgen Sie sie, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, überneh- men wir keine Haftung.
  • Seite 3: Vor Dem Zusammenbau

    Vor dem Zusammenbau Öffnen der Verpackung Prüfen Sie ob alle Teile vorhanden sind. Nehmen Sie Hierzu die Stückliste und prüfen Sie auf die Anzahl der einzelnen Teile. Werkzeug bereitstellen Haben Sie vor Beginn der Montage das notwendige Werkzeug zur Hand. Dies spart Zeit und garantiert einen einfacheren, schnellen Aufbau.
  • Seite 4 Zusammenbau Schritt 1 Befestigen Sie den vorderen Standfuß (5) mit dem Hauptteil (1), nehmen Sie hierzu 2 Halteschrauben (58) mit gebo- genen Scheiben (59) und Hutmuttern (60). Befestigen Sie den hinteren Standfuß (4) mit dem Hauptteil (1), nehmen Sie hier- zu 2 Halteschrauben (58) mit gebogenen Scheiben (59) und Hutmuttern (60).
  • Seite 5 Wie man das Verlängeurngskabel aus der vorderen Stütze zieht: Bild 1: Nehmen Sie das untere Computerkabel und das Verlängerungskabel. Bild 2: Verbinden Sie das mittlere Computerkabel mit dem Unteren. Bild 3: Ziehen Sie das Widerstandskabel vorne aus der Stütze. Bild 4 und 5: Schließen Sie das Kabel an der Rückseite des Widerstandsreglers an, indem Sie das Ende des Kabels in die Klammer am Ende des unteren Widerstandkabels einfüh- ren.
  • Seite 6 Schritt 3 Um den Sattel (14) zu befestigen, dre- hen Sie den Sattel (14) um, befestigen die Sattelstütze (3) mit 3 Federscheiben (44) und einer Sicherungsmutter (45) und schieben danach die Sattelstütze in den Hauptrahmen (1). Bringen Sie die Löcher übereinander und sicher Sie diese Position mittels Einstell- knaufs (20).
  • Seite 7 Schritt 4 Verbinden Sie das Computerkabel (42b) mit dem mittleren Computerkabel (42a). Schieben Sie dann den Computer (43) auf den Halter und befestigen diesen dort mit einer Schraube (41).
  • Seite 8 Schritt 5 Befestigen Sie den Handgriff (6) mit ei- ner Scheibe (53) und einem Abstands- halter (54) auf der Klammer der vor- deren Stütze (2), verwenden Sie dann den T-Typregler (60). Schließen Sie das Pulshandsensorkabel (55) am Anschluss „pulse“ am Computer an.
  • Seite 9 Schritt 6 A: Bringen Sie den linken Pedalriemen am linken Pedal (15), welches mit „L“ markiert ist, an. Machen Sie dieses auch am Rechten. Befestigen Sie nun die Pe- dale links (15) und rechts (16) an den entsprechenden Kurbelarmen (28). Das rechte Pedal muss, wenn Sie auf dem Trainer sitzen, rechts von Ihnen sein.
  • Seite 10: Funktionen Und Bedienung

    Computer Ansicht und Funktionstasten MODE • Drücken, um Voreinstellungen zu Zeit, Entfer- nung und Kalorien vorzunehmen. • Drücken, um den eingestellten Wert anzuzeigen oder nach der Eingabe des Werts. • Drücken und für 2 Sek. halten, um alle Werte au- ßer dem Kilometerzähler auf 0 zurückzusetzen.
  • Seite 11 Entfernung Addiert die zurückgelegte Entfernung von 0.0 bis 999.9 an. Sie können eine voreingestell- te Zielentfernung mittels SET & MODE einstellen. Jeder Tastendruck erhöht den Wert um 0.1 KM oder M, jeder Tastendruck erhöht den Wert bei einer Entfernung über 100 um1 KM oder M.
  • Seite 12: Hinweise Zur Entsorgung

    Batteriewechsel Falls die Anzeige nicht zufriedenstellend ist, ersetzen Sie bitte Batterien durch neue. Sie benötigen zwei „AA”. Ersetzen Sie immer beide Batterien zugleich. Wie Sie die Batterien austauschen: Entfernen Sie die Batteriefachabdeckung an der Rückseite und tauschen dann die Batterien aus (siehe Bild).
  • Seite 13: Safety Instructions

    Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the instruction manual are not covered by our warranty and any liability.
  • Seite 14 Pre-Assembly Notes Open the Boxes Make sure to inventory all of the parts that are included in the boxes. Check the Hardware Chart for a full count of the number of parts included for proper assembly. Gather Your Tools Before starting the assembly of your unit, gather the necessary tools. Having all of the tools at hand will save time and make the assembly quick and hassle-free.
  • Seite 15 Assembly Step 1 Attach the Front Stabilizer (5) to the main frame (1) fasten and secure car- riage bolts (58) with Curve washer (59) and Domed nut (60). A) Attach the Rear Stabilizer (4) to the main frame (1) fasten and secure carri- age bolts (58) with Curve washer (59) and Domed nut M8 (60).
  • Seite 16 How to pull tension cable from front post Picture 1 Take the lower Computer Wire and Tension Cable Picture 2 Connect the Middle Computer Wire with Lower Computer Wire Picture 3 Pull Tension Cable from front post Picture 4 & 5 Attach the cable to the rear of the Tension Knob by inserting the end of the tension wire into the clasp on the end of the lower tension cable then pull upwards and insert the end of the outer cable into the top of the U shaped bracket.
  • Seite 17 Step 3 To fix Saddle (14), turn saddle (14) upsi- de down, fix the Seat Post (3) using x 3 Spring Washer (44) and Nylon Lock Nut (45), then insert into the Main Frame (1). Line up the holes and secure the seat in position with the Adjustment Knob (20).
  • Seite 18 Step 4 Connect the Computer Wire (42b) with Middle Computer Wire (42a). Then Slide Computer (43) onto the computer holder and tighten with Screw (41).
  • Seite 19 Step 5 Fix the Handlebar (6) to the Front Post (2) and tighten with x 1 Washer (53) and x 1 Spacer (54) on Clamp, then T Knob (60). Plug Hands Pulse Wire (55) to the computer “pulse” hole.
  • Seite 20 Step 6 A: Attach Left Pedal strap to Left Pedal (15) which is marked with decal „L“. Do same for the right. Then attach the Left Pedal (15) and Right Pedal (16) to their appropriate Crank Arm (28). The right pedal is on the right hand side of the cycle as you sit on it.
  • Seite 21: Functions And Operation

    Computer Console and Function Buttons MODE • Press the button to select TIME, DISTANCE and CAL to preset. • Press the button for selection function display value on LCD, or enter after setting. • Press the button and hold for 2 seconds to reset all value except Odometer to be zero.
  • Seite 22 Distance Accumulates total distance from 0.0 up to 999.9. The user may preset target time by pres- sing SET & MODE button. Each increment is 0.1 KM or M; each increment will be 1 KM or M when distance is over 100. Automatically count down from targeting value during exercise. Time Accumulates total time from 00:00 up to 99:59.
  • Seite 23: Hints On Disposal

    Replacing the Batteries If there is a possibility to see an improper display on the monitor, please replace the batteries to have a good result. This monitor uses two “AA”. You can replace the batteries at the same time. How to replace the batteries: Please move out the battery cover from the bottom housing then replace the batteries (see piczuture).
