Montage SP standard und SP vario

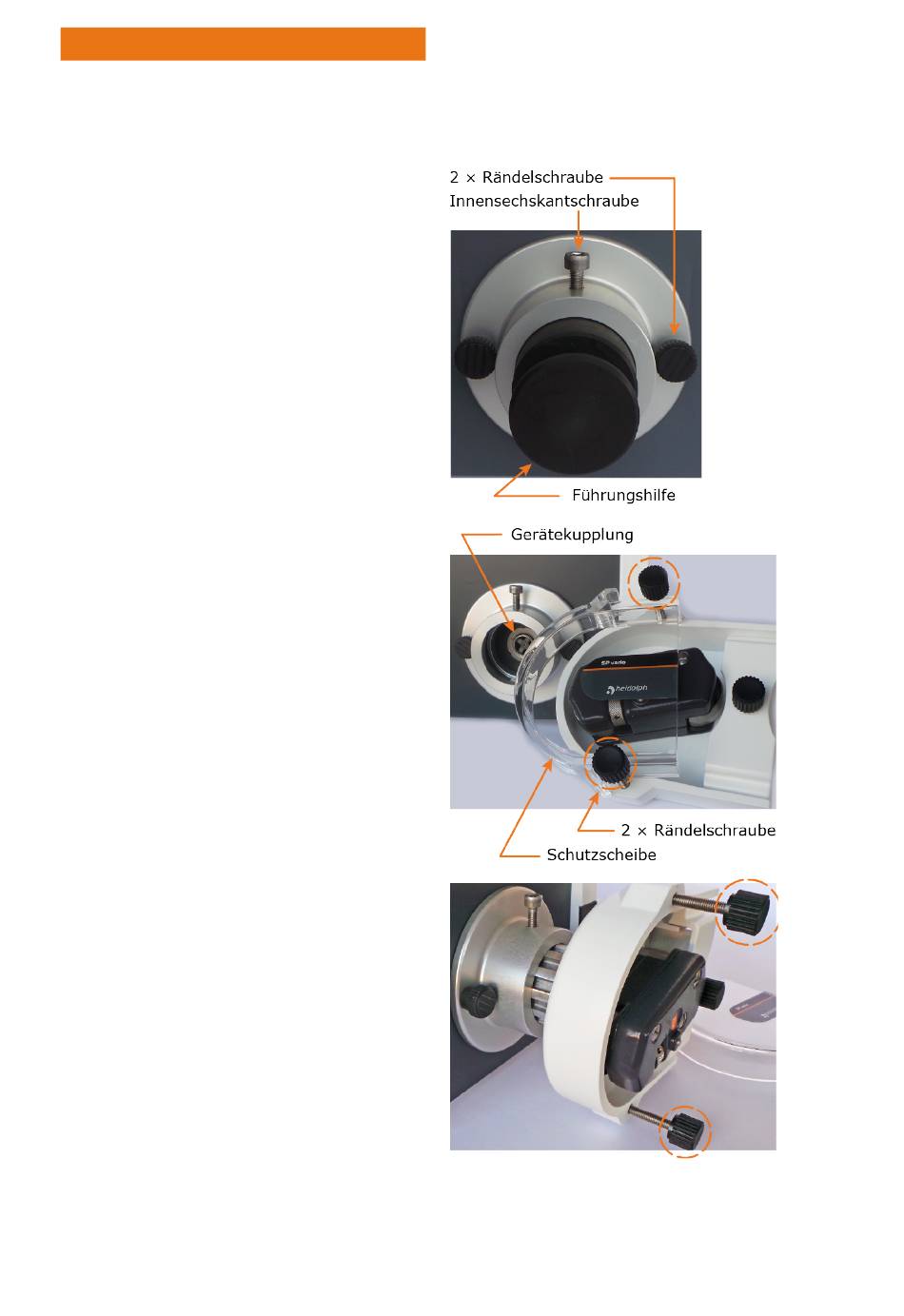

➜ Setzen Sie die Führungshilfe in den
Flansch ein.
➜ Positionieren Sie den Flansch mit der
Führungshilfe so am Pumpenantrieb,
dass die Führungshilfe mittig um die
Gerätekupplung greift.
– Achten Sie darauf, dass die
Innensechskantschraube nach oben
weist!
➜ Fixieren Sie den Flansch an beiden
Seiten mit den Rändelschrauben am
Pumpenantrieb.
➜ Ziehen Sie die Führungshilfe aus dem
Flansch.
➜
Demontieren Sie die Schutzscheibe vom
Pumpenkopf.
➜
Führen Sie die Kupplung des
Pumpenkopfs auf Anschlag in den
Flansch (falls nötig, Rotor leicht hin und
her bewegen).
➜
Richten Sie den Pumpenkopf
passend zur Gefäßanordnung
aus und fixieren Sie ihn mit der
Innensechskantschraube.
➜ Montieren Sie die Schutzscheibe.
