8. Sicherstellen, dass die Spannrolle (A) zwischen den
Bandführungen (B) liegt.
WICHTIG:
Die Mutter (C) NICHT verstellen. Sie dient nur zur
Bandausrichtung.
9. Die Justierschraube (A) gegen den Uhrzeigersinn drehen,
um die Spannung des Seitenbands zu verringern. Der weiße
Anzeigebalken (B) wandert nach außen (Pfeilrichtung D).
Das bedeutet, dass die Spannung am Seitenband geringer
geworden ist. Die Justierschraube (A) weiter gegen den
Uhrzeigersinn drehen, bis sich der weiße Anzeigebalken in
der Mitte des Sichtfensters befindet.
10. Die Justierschraube (A) im Uhrzeigersinn drehen, um die
Spannung des Seitenbands zu erhöhen. Der weiße
Anzeigebalken (B) wandert nach innen (Pfeilrichtung E). Das
bedeutet, dass die Spannung am Seitenband höher
geworden ist. Die Justierschraube (A) weiter im
Uhrzeigersinn drehen, bis sich der weiße Anzeigebalken in
der Mitte des Sichtfensters befindet.
WICHTIG:
Damit die Seitenbänder, Bandrollen und/oder
Spannerkomponenten nicht frühzeitig ausfallen, darf das
Seitenband NUR in Betrieb gesetzt werden, wenn der weiße
Anzeigebalken im Sichtfenster zu sehen ist.
WICHTIG:
Um zu verhindern, dass das Schneidwerk während des
Betriebs Erde aufschiebt, sicherstellen, dass das Seitenband
so straff gespannt ist, dass es nicht weiter durchhängt als
die Höhe, an der der Messerbalken den Boden berührt.
11. Die Schritte
1, Seite 186
die Spannung des anderen Seitenbands zu überprüfen und
einzustellen.
215769
WARTUNG UND SERVICE
bis
10, Seite 187
wiederholen, um

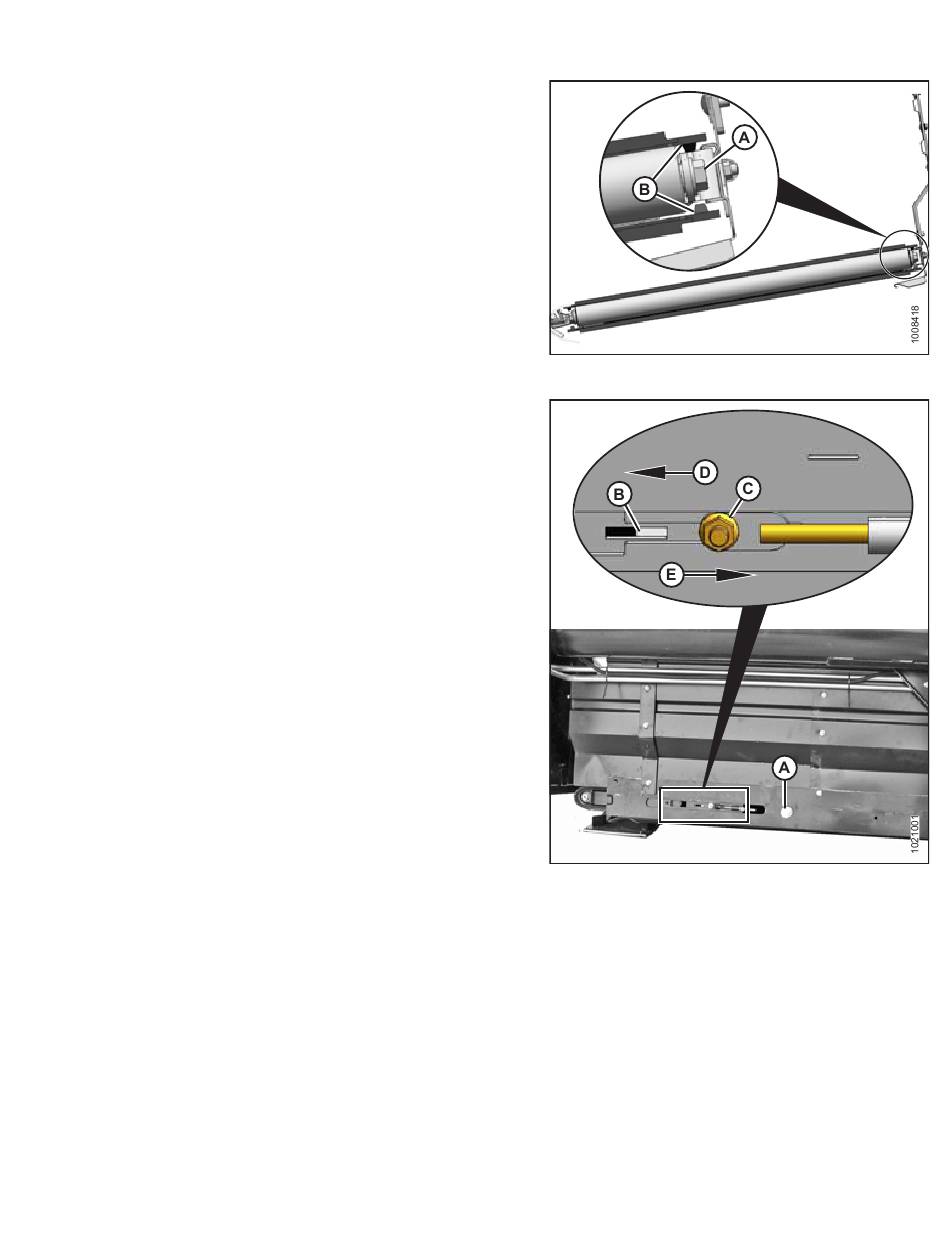

Abbildung 5.117: Spannrolle
Abbildung 5.118: Linker Spannungseinsteller
187
Revision A
