Aufstellen Ihrer Kühl-Gefrier-
Kombination

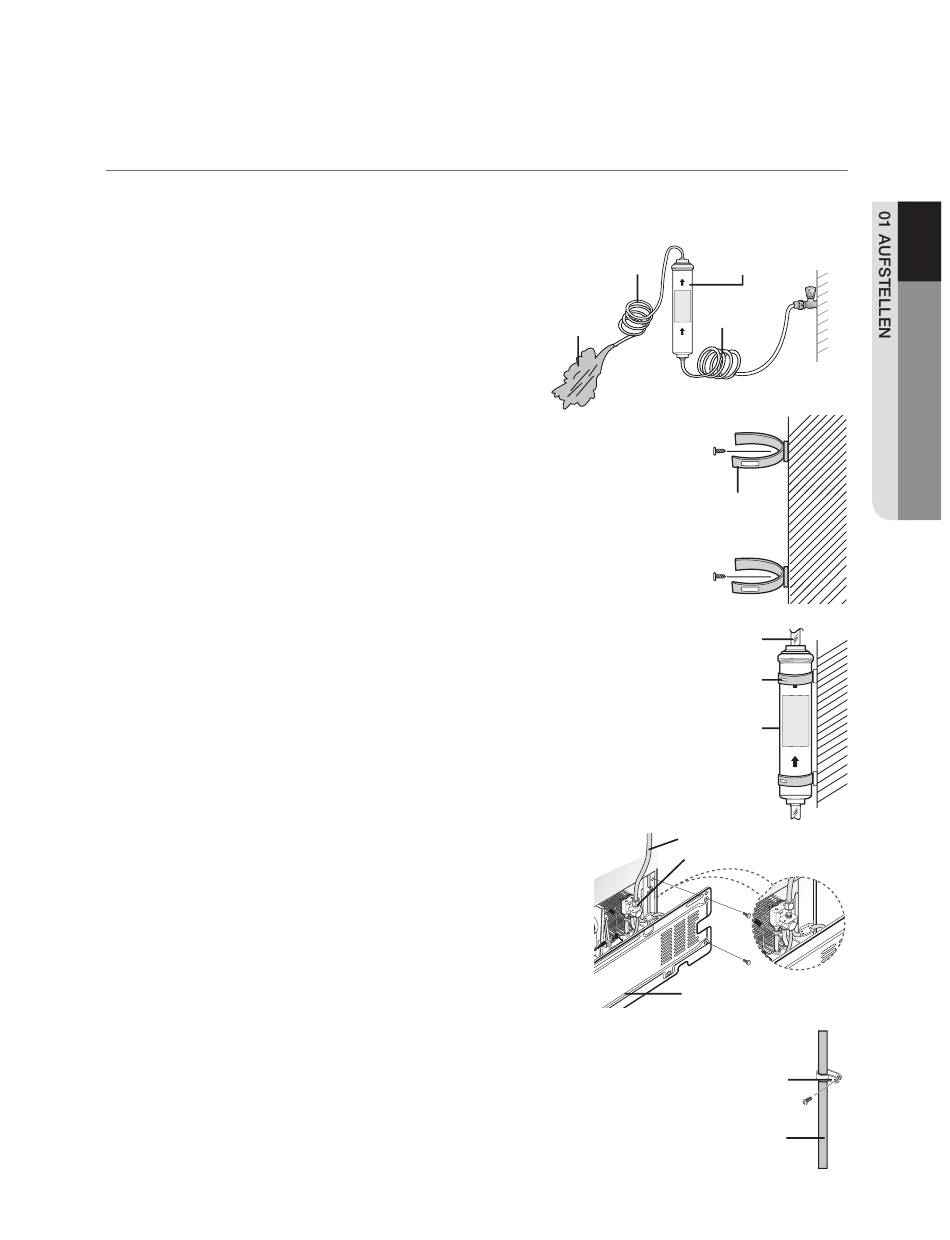

Wählen Sie die Stelle aus, an der Sie den Filter installieren möchten
(Modell mit Filter).
- Kürzen Sie den am Filter befestigten
Wasserschlauch auf die erforderliche Länge; dazu
messen Sie den Abstand zwischen Filter und
Kaltwasserhahn aus.
- Wenn Sie beim Einsetzen des Filters den
Ein- und Ausgangsbereich des Filters wieder
zusammensetzen möchten, gehen Sie wie in der
Abbildung gezeigt vor.
Montage der Halteklemmen für den
Reinigungsfilter
- Halten Sie die Halteklemmen für den Reinigungsfilter an die
gewünschte Position (z. B. unter dem Spülbecken) und befestigen
Sie die Klemmen mit Schrauben.

Filter montieren

- Befestigen Sie den Filter wie in der Abbildung rechts gezeigt.
Anschluss des Wasserschlauchs am
Kühlgerät
- Entfernen Sie die Kompressorabdeckung des Kühlgeräts.
- Schließen Sie den Wasserschlauch wie gezeigt an das Ventil
an. (Die Anschlussmutter befindet sich auf der rechten Seite
des Wartungsfeldes auf der Rückseite des Kühlgeräts).
- Überprüfen Sie nach dem Anschließen die Dichtheit. Sollten
Sie Lecks feststellen, wiederholen Sie den Anschlussvorgang.
- Bringen Sie die Kompressorabdeckung des Kühlgeräts
wieder an.
Wasserschlauch sichern
- Befestigen Sie den Wasserschlauch mit Klemmschellen "A" an der
Rückseite des Kühlgeräts.
- Anschließend stellen Sie sicher, dass der Wasserschlauch bei der
Installation nicht zu stark gekrümmt, eingeklemmt oder gequetscht
wurde.
All manuals and user guides at all-guides.com
WASSER
FILTER
SCHLAUCH
WASSER
SCHLAUCH
WASSER
HALTEKLEMMEN FÜR
REINIGUNGSFILTER
WASSER
SCHLAUCH
HALTEKLEMMEN FÜR
REINIGUNGSFILTER
REINIGUNGSFILTER
WASSERSCHLAUCH
ANDRUCKMUTTER
KOMPRESSORABDECKUNg
KLEMMSCHELLE A
WASSERSCHLAUCH
_21
