- Seite 1 Kühl-Gefrier-Kombination Benutzerhandbuch Unvorstellbare Möglichkeiten Danke, dass Sie ein Samsung-Produkt gekauft haben. Um einen umfangreicheren Service zu bekommen, registrieren Sie bitte Ihr Produkt unter www.samsung.com/global/register...
-
Seite 2: Funktionen Ihres Neuen Kühlschranks
Funktionen Ihres neuen Kühlschranks HAUPTFUNKTIONEN IHRES NEUEN KÜHLSCHRANKS Ihre Kühl-Gefrier-Kombination von Samsung ist mit vielen platzsparenden, innovativen Lager- und Energiespar-Funktionen ausgestattet. • NICHT SICHTBARE SCHARNIERE UND TÜRSCHALTER Nicht sichtbare, geschmierte Scharniere und Türschalter sorgen für eine schöne und stilvolle Front. -
Seite 3: Sicherheitsinformation
Sicherheitsinformation SICHERHEITSINFORMATION • Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie für zukünftige Verwendung auf. WARNUNG • Weil die folgende Bedienungsanleitung für verschiedene Modelle gilt, können die Merkmale Ihres Geräts leicht von den in dieser Anleitung beschriebenen WARNUNG Merkmalen abweichen. -
Seite 4: Ernste Warnzeichen
Sicherheitsinformation • Damit im Fall eines Lecks des Kühlkreislaufs kein entzündliches Gas-Luft-Gemisch entstehen kann, ist die Größe des Raumes, in dem das Gerät aufgestellt werden darf, WARNUNG von der Menge des verwendeten Kühlmittels abhängig. • Nehmen Sie niemals ein Gerät in Betrieb, das irgendwelche Anzeichen von Beschädigungen aufweist. -
Seite 5: Gebotszeichen
- Dies könnte zu einem Brand, zu Fehlfunktionen und/oder Verletzungen führen. • Wenn Sie anormale Gerüche oder Rauch bemerken, ziehen Sie sofort den Netzstecker und wenden Sie sich an den nächsten Samsung-Electronics-Kundendienst. • Achten Sie darauf, dass Belüftungsöffnungen im Rahmen und Gehäuse des Gerätes nicht abgedeckt werden. -
Seite 6: Gebotszeichen Zur Reinigung
Sicherheitsinformation GEBOTSZEICHEN ZUR REINIGUNG • Greifen Sie mit den Händen nicht in den Bereich unter dem Gerät. - Sie könnten sich an scharfen Kanten verletzen. • Stecken Sie niemals einen Finger oder Gegenstände in das Wasserspenderloch und die Eisrutsche. - Dies kann Verletzungen oder Sachschäden zur Folge haben. •... -
Seite 7: Weitere Tipps Für Die Richtige Verwendung
Sicherheitsinformation WEITERE TIPPS FÜR DIE RICHTIGE VERWENDUNG • Lassen Sie das Gerät nach der Installation zwei Stunden lang stehen. • Beachten Sie folgende Hinweise, um optimale Geräteleistungen zu erzielen: - Legen Sie keine Lebensmittel zu dicht vor die Lüftungsöffnungen an der Geräterückseite, damit die Luftzirkulation im Gefrierabteil nicht blockiert wird. -
Seite 8: Inhaltsverzeichnis
Prüfen der Leitung des Wasserspenders Installieren der Leitung des Wasserspenders BETRIEB DER KÜHL- Aufstellen des Kühlgerätes GEFRIERKOMBINATION VON Betreiben des Kühlgerätes SAMSUNG Verwenden der digitalen Anzeige Temperatureinstellung Benutzung des Eis- und Kaltwasserspenders Fachböden und Behälter Lebensmittel einlagern Benutzung des CoolSelect Zone™ - Schubfachs Herausnehmen des Zubehörs des Gefrierabteils... -
Seite 9: Aufstellen Ihrer Kühle- Gefrier-Kombination
Zuerst! Achten Sie darauf, dass Sie Ihr Kühlgerät leicht an den vorbestimmten Platz bringen können, indem Sie die Türen (Breite und Höhe), Türschwellen, Deckenhöhe, Treppen, usw., messen. In der folgenden Liste finden Sie die genaue Höhe und Tiefe für jede Samsung Kühl-Gefrier-Kombination MODELL... -
Seite 10: Abbauen Der Türen Des Kühlgerätes
ABBAUEN DER TÜREN DES KÜHLGERÄTES Wenn Ihr Kühlgerät nicht leicht durch Ihren Eingang passt, dann können Sie die Türen abbauen. Entfernen der vorderen Sockelblende Öffnen Sie zuerst die Türen von Gefrier- und Kühlabteil und dann nehmen Sie die vordere Sockelblende ab, indem Sie die drei Schrauben gegen den Uhrzeigersinn lösen. Unterbrechen der Wasserzufuhr zum Kühlgerät 1. Entfernen Sie die Schrauben von Klemme . Lösen Sie den Wasserschlauch durch Drücken der Kupplung... - Seite 11 Aufstellen Ihrer Kühle- Gefrier- Kombination Abnehmen der Tür des Gefrierabteils Zuerst wären ein paar Dinge zu erwähnen. • Achten Sie darauf, dass Sie die Tür gerade nach oben anheben, sodass die Scharniere nicht verbogen oder zerbrochen werden. • Achten Sie darauf, dass Sie nicht die Wasserleitungen und die Verdrahtung in der Tür einklemmen. • Legen Sie die Türen auf einer geschützten Oberfläche ab, um Zerkratzen und Beschädigung zu vermeiden.
-
Seite 12: Abbauen Der Tür Des Kühlschrankes
Abbauen der Tür des Kühlschrankes 1. Entfernen Sie bei geschlossenen Türen die Abdeckung des oberen Gelenks (1) mit einem Schraubendreher. . Entfernen Sie die Gelenkschrauben und die Erdungsschraube , indem Sie sie entgegen dem Uhrzeigersinn drehen und heben Sie das obere Gelenk ab. -
Seite 13: Anbauen Der Türen Des Kühlgerätes
Aufstellen Ihrer Kühle- Gefrier- Kombination ANBAUEN DER TÜREN DES KÜHLGERÄTES Wenn Sie dann Ihr Kühlgerät an dem gewünschten Platz aufgestellt haben, können Sie die Türen wieder anbauen. Anbauen der Tür des Gefrierabteils 1. Setzen Sie das untere Gelenk in die untere Gelenkzapfenhalterung ein. -
Seite 14: Anbauen Der Tür Des Kühlgerätes
Anbauen der Tür des Kühlgerätes 1. Setzen Sie das untere Gelenk wieder in die untere Gelenkzapfenhalterung ein. . Schieben Sie das Loch in der Ecke der Tür des Kühlgerätes über das untere Gelenk . Schieben Sie den Zapfen des oberen Gelenkes in das Loch des Gelenkes . -
Seite 15: Einse Er Vorderen Sockelblende
Aufstellen Ihrer Kühle- Gefrier- Kombination Anbauen der Wasserleitung. 1. Setzen Sie die Wasserleitung in die Kupplung ein. . Dann ziehen Sie die Schraube an der Schlauchschelle fest Einse er vorderen Sockelblende Bevor Sie die Abdeckung anbringen, prüfen Sie, ob die Wasserverbindung dicht ist. Setzen Sie die vordere Sockelblende wieder ein, indem Sie die drei Gelenkschrauben wieder im Uhrzeigersinn anziehen. -
Seite 16: Nivellieren Des Kühlgerätes
NIVELLIEREN DES KÜHLGERÄTES Nun, nachdem die Türen wieder an dem Kühlgerät montiert sind, sollten sie es nivellieren, damit sie die endgültigen Einstellungen vornehmen können. Wenn das Kühlgerät nicht ausgerichtet ist, können die Türen nicht perfekt gerade sein. Auch die Frontseite des Kühlgerätes ist einstellbar. Wenn die Tür des Gefrierabteils niedriger als die des Kühlschrankabteils ist Führen Sie zur ebenen Ausrichtung des Gefrierschranks einen flachen Schraubenzieher in den... -
Seite 17: Geringfügige Änderungen An Den Türen
Aufstellen Ihrer Kühle- Gefrier- Kombination GERINGFÜGIGE ÄNDERUNGEN AN DEN TÜREN Denken Sie daran, um die Türen perfekt auszurichten, muss das Kühlgerät nivelliert sein. Wenn Sie Hilfe benötigen, sehen Sie sich den vorhergehenden Abschnitt über das Nivellieren des Kühlgerätes an. Wenn die Tür des Gefrierabteils niedriger Wenn die Tür des Gefrierabteils höher als als die des Kühlschrankabteils ist die des Kühlschrankabteils ist... -
Seite 18: Prüfen Der Leitung Des Wasserspenders
ÜBERPRÜFEN DER LEITUNG DES WASSERSPENDERS (OPTIONAL) Ein Wasserspender ist bloß eine der hilfreichen Funktionen in Ihrem neuen Samsung-Kühlgerät. Zur Förderung der Gesundheit entfernt der Samsung-Wasserfilter unerwünschte Partikel aus dem Wasser. Er sterilisiert jedoch nicht oder zerstört auch keine Mikroorganismen. Um das zu erreichen, müssen Sie ein Wasserreinigungssystem kaufen. -
Seite 19: Wasserfilter Installieren
6.5 mm des Plastikrohres ab, um sicher zu gehen, dass Sie wieder eine passende dichte Verbindung erhalten. Vor dem Betrieb sollten diese Stellen auf Lecks überprüft werden ACHTUNG • Samsung-Garantieleistungen gelten nicht für die Installation der WASSERLEITUNG. • Die Kosten müssen vom... -
Seite 20: Leitung Des Wasserspenders (Option) Installieren
. Entfernen Sie die Schutzkappe des Filterabdeckung Filters und dann setzen Sie den Filter in das Filtergehäuse ein. . Drehen Sie den Wasserfilter langsam im Uhrzeigersinn um 90°, um ihn an der Markierung auf der Abdeckung auszurichten, wobei der Filter in seiner Position einrastet. -
Seite 21: Filter-Halterungen Montieren
Aufstellen Ihrer Kühle- Gefrier- Kombination Filter ausspülen (Modell mit Filter) FILTERAUSGANG FILTER - Öffnen Sie den Haupt-Wasserhahn, um zu überprüfen, ob Wasser durch den Schlauch in WASSER- den Reiniger fließt. SCHLAUCH WASSER - Wenn das Wasser nicht durch den Schlauch fließt, überprüfen Sie, ob der Hahn geöffnet ist. -
Seite 22: Entfernen Aller Rückstände In Der Wasserzuführung Nach Der Installation Des Filters
Entfernen aller Rückstände in der Wasserzuführung nach der Installation des Filters 1. Drehen Sie die Hauptwasserleitung auf & schließen Sie das Wasser Ventil der Wasserzuleitung. . Lassen Sie Wasser durch den Spender laufen, bis das Wasser klar wird (approx. 1L). Damit wird der Wasserzufluss gereinigt und die Luft aus der Leitung abgelassen. -
Seite 23: Betrieb Der Kühl-Gefrier-Kombination Von Samsung
Wenn Sie die folgenden Schritte durchführen, sollte Ihr Kühlgerät voll funktionsfähig sein. Wenn das nicht der Fall ist, dann überprüfen Sie die Stromversorgung oder gehen nach der Fehlersuche hinten in dieser Anleitung vor. Falls Sie Fragen haben, setzen Sie sich bitte mit Ihrem Samsung Electronics Kundendienst in Verbindung. -
Seite 24: Betreiben Des Kühlgerätes
BETREIBEN DES KÜHLGERÄTES Benutzung des Bedienpults GEFRIERABTEIL RSH1K/J*** RSH1F/D*** RSH1N/B*** Verkürzt die Zeit für das Einfrieren von Produkten im Gefrierabteil. Dies TASTE “POWER kann nützlich sein, wenn Sie schnell Produkte einfrieren müssen, die leicht FREEZE” verderblich sind oder wenn die Temperatur im Gefrierabteil sich sehr erhöht hat (z.B. -
Seite 25: Benutzen Der Digitalen Anzeige
Betrieb der Kühl-Gefrier- Kombination von Samsung BENUTZEN DER DIGITALEN ANZEIGE “” Segmente an dem Gefrierteil zeigen die aktuelle Gefriertemperatur an. “” Segmente an dem Kühlteil zeigen die aktuelle Gefriertemperatur an. “Quick Cool”, “Thaw”, “Soft Freeze” und “0 Zone” zeigen an, in welchem Status das CoolSelect Zone™-Schubfach ist. -
Seite 26: Kindersicherung
Filteranzeige Wenn die Filteranzeige leuchtet, ist es Zeit, den Filter zuwechseln. Gewöhnlich geschieht das alle 6 Monate. Nach dem Entfernen des alten Wasserfilters und Installieren des neuen (zur Ausführung siehe die Anleitung Seite 38) setzen Sie die Anzeige zurück, indem Sie die Ice Type- Taste etwa 3 Sekunden lang drücken. -
Seite 27: Benutzung Des Eis- Und Kaltwasserspenders
Betrieb der Kühl-Gefrier- Kombination von Samsung BENUTZUNG DES EIS- UND KALTWASSERSPENDERS Drücken Sie die Taste für den Eistyp und wählen Sie die gewünschte Eissorte aus. No Ice Damit schalten Sie den Eisbereiter aus. Eis wird in Würfeln hergestellt. Wenn Sie “Crushed” auswählen, dann zermalmt der Eisbereiter die Eiswürfel zu Eis-Crush. -
Seite 28: Fachböden Und Behälter

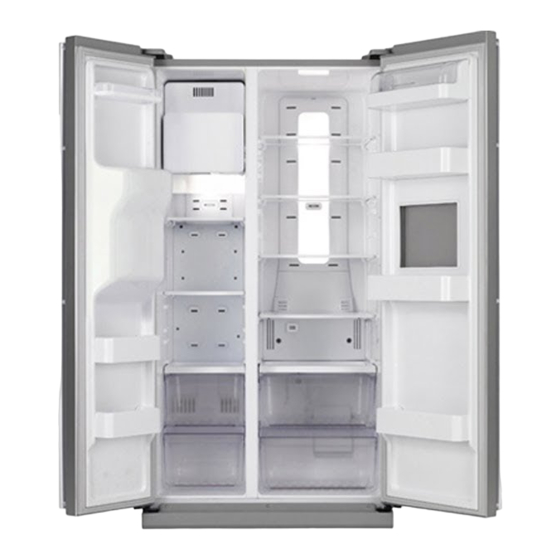

FACHBÖDEN UND BEHÄLTER Freezer Eisbereiter (optional) Lampenabdeckung Eisrutsche Glasböden Plastikboden Türbehälter Schubfächer Vordere Sockelblende Kühlgerät Wasserfilter (optional) Lampenabdeckung Milchproduktefach Glasboden Weinregal (optional) Beweglicher Boden (optional) Z- Boden (optional) Türbehälter CoolSelect Zone- Schubfach (optional) Obst & Gemüse- Schubfächer _ betrieb... -
Seite 29: Lebensmittel Einlagern
LEBENSMITTEL EINLAGERN Lebensmittel im Gefrierabteil einlagern Die Kühl-Gefrier-Kombination von Samsung ist so konstruiert worden, dass sie Ihnen maximale Raumausnutzung bietet. Hier sind einige der kundenspezifischen Fächer, die wir so hergestellt haben, dass sie Ihre Lebensmittel länger frisch halten. Achten Sie darauf, um zu verhindern, dass Gerüche zu dem Eis gelangen können, sollten die eingelagerten Lebensmittel sicher und so... - Seite 30 Lebensmittel im Gefrierabteil einlagern Stecken Sie nicht Ihre Finger, Hände oder andere ungeeignete EISRUTSCHE Gegenstände in die Rutsche oder den Kübel der Eismaschine. WARNUNG Dies kann Verletzungen oder Sachschäden zur Folge haben. Hier kann jede Art von gefrorenen FACHBÖDEN Lebensmitteln eingelagert werden. Kann für kleine Packungen gefrorener TÜRBEHÄLTER Lebensmittel verwendet werden.
-
Seite 31: Benutzung Des Coolselect Zone™ - Schubfachs
Betrieb der Kühl-Gefrier- Kombination von Samsung BENUTZUNG DES COOLSELECT ZONE™ -SCHUBFACHS (OPTIONAL) Die Schublade der Cool Select-Zone erleichtert Ihnen die tägliche Arbeit in der Küche. “Quick Cool”-Taste Sie können die “Quick Cool”–Funktion mit dem CoolSelect Zone™ -Schubfach benutzen, um schnell in etwa einer Stunde 1-3 Getränkedosen zu kühlen. - Seite 32 Auswahltaste “Select” 1. Wenn “Soft Freeze” für das CoolSelect Zone™ -Schubfach programmiert ist, dann zeigt die Temperatur auf dem Bedienfeld für das Schubfach -5°C an, unabhängig von der Einstellung der Temperatur des gesamten Kühlschrankes. Diese Funktion hält Fleisch und Fisch länger frisch. . Wenn “0 Zone”...
-
Seite 33: Herausnehmen Des Zubehörs Des Gefrierabteils
Betrieb der Kühl-Gefrier- Kombination von Samsung HERAUSNEHMEN DES ZUBEHÖRS DES GEFRIERABTEILS Der Innenraum des Gefrierabteils ist schnell gereinigt und wieder eingeräumt. 1. Entfernen Sie den Glasboden, indem Sie ihn so weit wie möglich herausziehen.. Dann heben Sie ihn vorsichtig an und nehmen ihn heraus. -
Seite 34: Abbauen Des Zubehörs Des Kühlgerätes
ABBAUEN DES ZUBEHÖRS DES KÜHLGERÄTES 1. Entfernen Sie den überlaufsicheren Glasboden, indem Sie ihn so weit wie möglich herausziehen.. Dann heben Sie ihn vorsichtig an und nehmen ihn vorsichtig heraus. . Nehmen Sie das Obst & Gemüse- Schubfach heraus, indem Sie auf die Vertiefungen drücken, die links und rechts innen in der Abdeckung der Gemüse-/Trocken- Box sind und ziehen Sie sie nach vorn heraus. -
Seite 35: Reinigen Des Kühlgerätes
Betrieb der Kühl-Gefrier- Kombination von Samsung REINIGEN DES KÜHLGERÄTES Wenn Sie Ihre Kühl-Gefrier-Kombination von Samsung pflegen, wird die Lebensdauer Ihres Gerätes erhöht und die Bildung von Gerüchen und Keimen wird verhindert. Reinigen des Innenraumes Reinigen Sie die Innenwände und die Zubehörteile mit einem milden Reinigungsmittel und wischen Sie sie dann mit einem trockenen Tuch ab. -
Seite 36: Reinigen Der Doppel-Deodoriereinheit
Reinigen der Doppel-Deodoriereinheit Zur Reinigung der Doppel-Deodoriereinheit entfernen Sie den Deckel mit einem Schlitzschraubendreher. Nehmen Sie die Patrone der Desodoriereinheit vom Deckel ab und weiche Sie sie in sauberem, warmen Wasser etwa 4 h lang ein. Dann lassen Sie die Patrone vollkommen trocken werden bevor Sie sie wieder in die Halterung stecken. -
Seite 37: Auswechseln Der Lampen Der Innenbeleuchtung
Betrieb der Kühl-Gefrier- Kombination von Samsung AUSWECHSELN DER LAMPEN DER INNENBELEUCHTUNG Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampe im Kühlgerät auswechseln. WARNUNG - Anderenfalls besteht die Gefahr eines elektrischen Schlags. Falls Sie beim Auswechseln der Lampe Schwierigkeiten haben, wenden Sie sich an Ihren Kundendienst. -
Seite 38: Lampen Im Gefrierabteil Auswechseln
Lampen im Gefrierabteil auswechseln Die Beleuchtung des Gefrierabteils ist unten im Motorgehäuse untergebracht. 1. Heben Sie die Lampenabdeckung an und nehmen Sie sie in Pfeilrichtung ab. . Ersetzen Sie die Lampe durch eine neue. . Setzen Sie den Lampendeckel wieder ein. WASSERFILTER AUSWECHSELN Die Filter-Anzeige zeigt Ihnen an, wann Sie die Wasserfilterpatrone auswechseln müssen. -
Seite 39: Benutzung Der Türen
Betrieb der Kühl-Gefrier- Kombination von Samsung . Wenn Sie das gemacht haben, halten Sie die “Ice ON/OFF “-Taste 3 s lang gedrückt. . Lassen Sie abschließend einen Liter Wasser durch den Spender laufen und entsorgen Sie es. Achten Sie darauf, dass das Wasser wieder klar fließt, bevor Sie es trinken. - Seite 40 Fehlersuche PROBLEM LÖSUNG Die Kühl-Gefrier- • Prüfen Sie, ob der Netzstecker richtig steckt. Kombination funktioniert • Ist der Temperaturregler auf dem Anzeigefeld auf die richtige Temperatur eingestellt? Versuchen Sie es mit der Einstellung einer niedrigeren Temperatur. überhaupt nicht oder • Steht das Kühlgerät in direktem Sonnenlicht oder in der Nähe einer Wärmequelle? kühlt nicht ausreichend.
-
Seite 41: Korrekte Entsorgung Dieses Produkts (Elektromüll)
Korrekte Entsorgung dieses Produkts (Elektromüll) ( Anzuwenden in den Ländern der Europäischen Union und anderen Deutsch europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushalts- müll entsorgt werden darf. - Seite 42 MEMO...
- Seite 43 MEMO...
- Seite 44 Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. Samsung Electronics GmbH Samsung House Am Kronberger Hang 6 65824 Schwalbach/Ts. Deutschland 01805 - 121213 (€ 0,14Min) www.samsung.de Code No. DA99-01466M REV(0.1)
