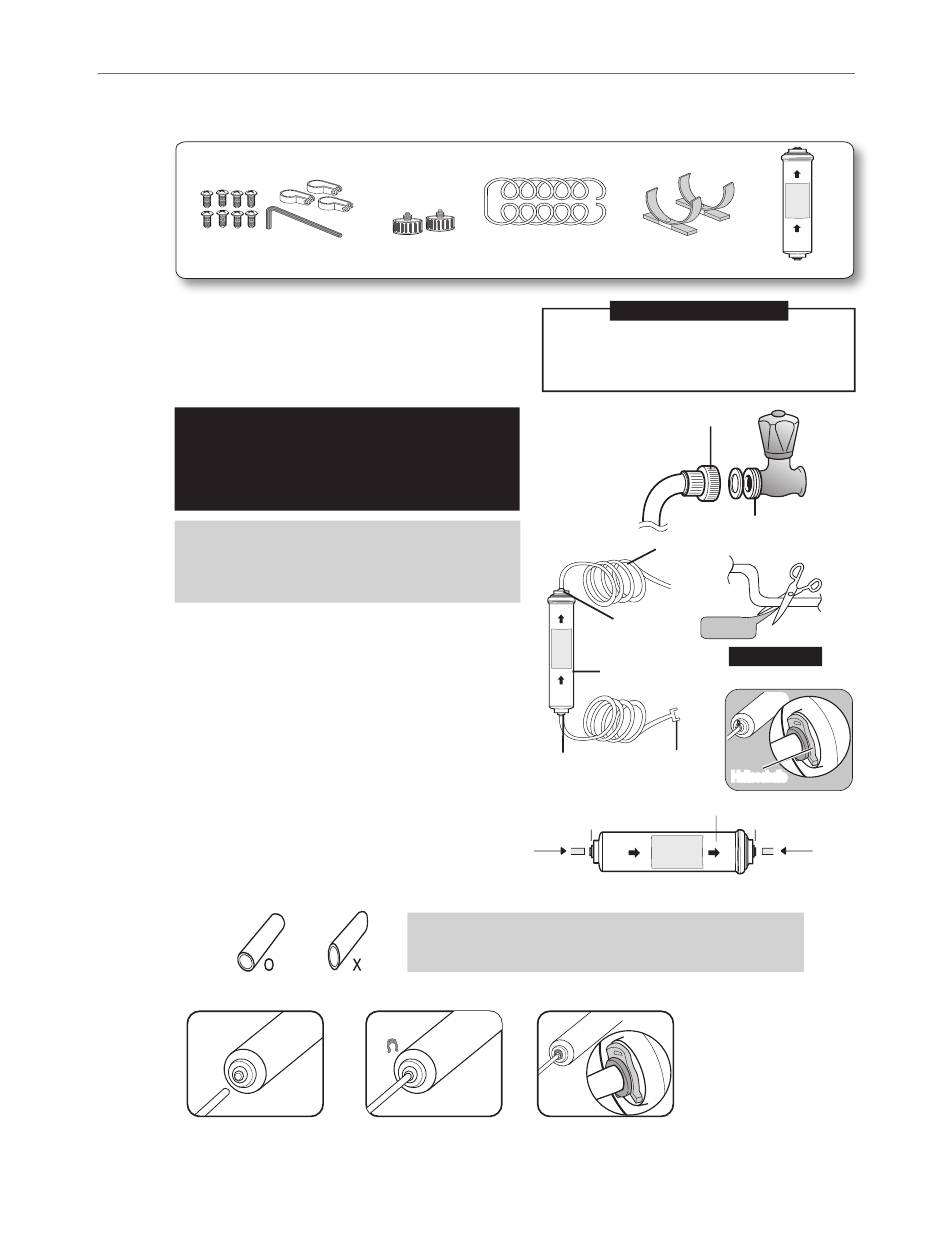

LEitung DEs wassErsPEnDErs instaLLiErEn

Modell mit externem Filter
Bauteile zur Installation der Wasserleitung
Befestigung und Schrauben
für Wasserleitung
Anschluss an einen Wasserhahn
Anschluss an einen Wasserhahn :
1. Drehen Sie den Haupt-Wasserhahn zu.
2. Verbinden Sie den Schlauchanschluss A" mit
dem Wasserhahn.
GARANTIEINFORMATION
Dies Installation der Wasserleitung unterliegt nichtder
garantie des Herstellers der Kühl-gefrier-Kombination oder
des Eisbereiters. Halten Sie sichgenau an diese Hinweise,
um die Gefahr von kostspieligen Wasserschäden zu
vermeiden.
Hinweis:
Sollte der Schlauchanschluss nicht auf den Wasserhahn
passen, wenden Sie sich an Ihren Kundendienst und
kaufen Sie dort die für die Installation benötigten Teile.
Wählen Sie die Stelle aus, an der Sie den
Filter installieren möchten (Modell mit Filter).
- Kürzen Sie den am Filter befestigten
Wasserschlauch auf die erforderliche Länge;
dazu messen Sie den Abstand zwischen Filter
und Kaltwasserhahn aus.
- Wenn Sie beim Einsetzen des Filters den
Ein- und Ausgangsbereich des Filters wieder
zusammensetzen möchten, gehen Sie wie in
der Abbildung gezeigt vor.
Montageanleitungen
1. Drehen Sie die Wasserzuleitung ab.
2. Beachten Sie die Durchlaufrichtung des Filters.
3. Führen Sie den Wasserzulaufschlauch bis zum Anschlag in die Zulaufseite des Filters ein.
4.
Drücken Sie die Halteschelle nach dem Einführen des Schlauchs fest zusammen. Durch die Schelle wird der Schlauch fest verbunden.
5. Drehen Sie die Wasserzuleitung auf und überprüfen Sie die Verbindungen auf Leckstellen.
Wiederholen Sie bei einem Leck sie Schritte 1 bis 4. Falls sich das Leck nicht beheben lässt,
verständigen Sie den Händler.
6. Vor dem ersten Einsatz den Reinigungsfilters fünf Minuten lang Wasser durchlaufen lassen.
20_
aufstellen
All manuals and user guides at all-guides.com
Rohraachluss
WASSERZU-
LAUFSEITE
Hinweis:
D ie Schnitt muss eben und in einem Winkel von 90
Grad vorgenommen werden. Ansonsten besteht
die Gefahr von Wasserlecks.
Wasserleitung Halteklemmen für
Reinigungsfilter
aCHTUNg
Der Wasserschlauch muss an eine
Kaltwasserleitung angeschlossen werden. Wird
er an eine Heißwasserleitung angeschlossen,
kann dies zu Fehlfunktionen des Filters führen.
SCHLAUCHANSCHLUSS
"A"
ABLAUFSCHLAUCH
Wasserauslass des
Reinigungsfilters
WASSER IM
REINIGUNGSFILTER
SCHLAUCHANSCHLUSS
WASSERZULAUF DES
REINIGUNGSFILTERS
DURCHLAUFRICHTUNG
Filter
WASSERHAHN
90 GRAD
SCHNITT
VORSICHT
Befestigen Sie nach den Einschieben des
Schlauchs die Halteschelle
Halteschelle
FILTRAT
