Utilisez uniquement des câbles en cuivre.
Un commutateur principal ou d'autres moyens de
déconnexion, ayant une séparation de contact dans
tous les pôles, doivent être incorporés dans le câblage
fixé conformément à la législation applicable.
Ne mettez pas en marche le commutateur principal
avant que tout le câblage ne soit complété.
Assurez-vous de connecter les câbles d'alimentation
électrique en phase normale.
Ne pincez jamais des câbles regroupés dans une
unité.
Fixez les câbles de manière que les câbles ne rentrent
pas en contact avec les tuyaux (particulièrement sur le
côté à haute pression).
Sécurisez le câblage électrique avec des serre-câbles
comme illustré sur la figure en 10.2.
Assurez-vous qu'aucune pression extérieure n'est
appliquée sur les connecteurs du terminal.
Lors de l'installation du disjoncteur avec courant de
fuite de terre, assurez-vous qu'il est compatible avec le
convertisseur (résistant au bruit électrique à haute
fréquence) pour éviter des ouvertures inutiles du
disjoncteur à courant de fuite de terre.
Comme cette unité est équipée d'un convertisseur,
installer un condensateur d'avance de phase non
seulement détériorera l'effet d'amélioration du facteur
de puissance, mais causera également un accident de
surchauffe du condensateur à cause des ondes à
haute fréquence. Par conséquent, n'installez jamais de
condensateur à avance de phase.
MISE EN GARDE
Assurez-vous d'installer les fusibles ou
disjoncteurs nécessaires

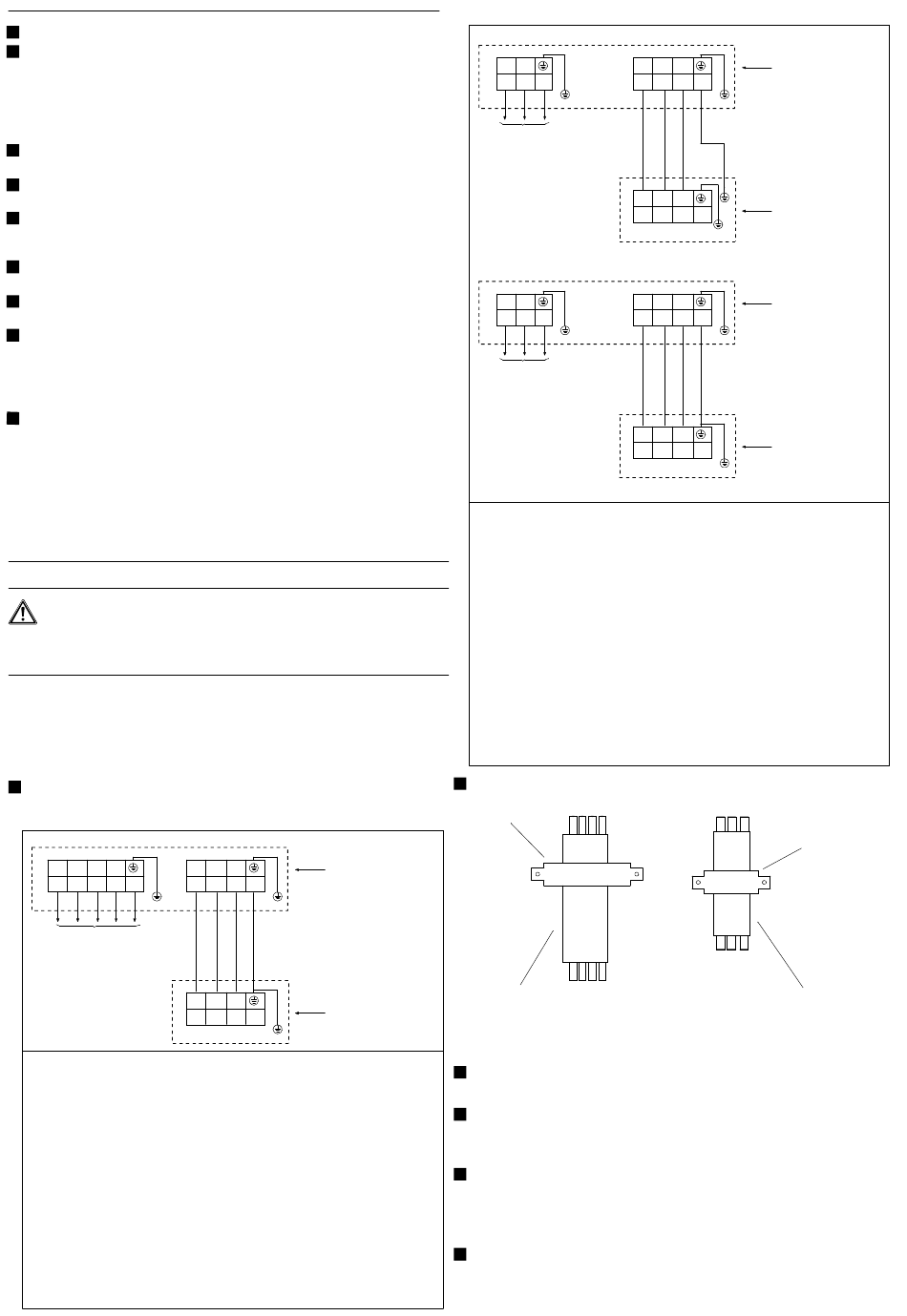

Connexion de la source d'alimentation
10.2.
et du câblage entre les unités.
Connectez et réparez le câble d'alimentation
d'électricité, le câble de connexion intérieur-extérieur
comme suit :
R S T N
Source
d'alimentation
électrique :
380-415V,3N~,
50/60Hz
Pour les modèles d'alimentation électrique à trois phases :
1UH125P1ERK,
1UH140P1ERK,1UH200W1ERK,1UH250W1ERK,
Câble d'alimentation électrique :
Pour 1UH125/140P1ERK H05RN-F 5G 2,5 mm2,
Pour 1UH200/250W1ERK H05RN-F 5G 4,0 mm2,
Câble de connexion intérieur et extérieur :
H05RN-F 4G 2,5 mm2（*Remarque 1：Si la longueur du
câble de raccord entre les unités intérieure et extérieure
remplit la condition 40 m< L<55 m, veuillez changer les
spécifications des câbles de raccord par H07RN-F 4G 4,0
mm2. Si la longueur du câble de raccord entre les unités
intérieure et extérieure remplit la condition 55 m≤ L≤75 m,
veuillez changer les spécifications des câbles de raccord
par H07RN-F 4G 6,0 mm2.
Blocs
1 2 3
terminaux de
l'unité
extérieure
Blocs
1 2 3
terminaux de
l'unité
intérieure
L N
Source
d'alimentation
électrique :
1PH,220-240V~,
50/60Hz
L N
Source
d'alimentation
électrique :
1PH,220-240V~,
50/60Hz
Pour les modèles d'alimentation électrique à phase unique :
1UH071N1ERG,1UH090N1ERG,1UH105N1ERG, câble
d'alimentation électrique : H05RN-F 3G 4.0 mm2
1UH125P1ERG,1UH140P1ERG,1UH160P1ERG Câble
d'alimentation électrique : H05RN-F 3G 6.0mm2
Câble de connexion intérieur et extérieur : H05RN-F 4G 2,5
mm2 （*Remarque 1：Si
la longueur du câble de raccord entre les unités intérieure
et extérieure remplit la condition 40 m< L<55 m, veuillez
changer les spécifications des câbles de raccord par
H07RN-F 4G 4,0 mm2. Si la longueur du câble de raccord
entre les unités intérieure et extérieure remplit la condition
55 m≤ L≤75 m, veuillez changer les spécifications des
câbles de raccord par H07RN-F 4G 6,0 mm2.
Fixez le câble avec un clip pour empêcher les glissements.
agrafe
Câble de raccord des
unités intérieure et
extérieure
Sécurisez le câble à la plaque de fixation de la valve
d'arrêt afin qu'il ne glisse pas.
Quand les câbles sont dirigés depuis l'unité, une douille
protectrice pour les conduites (insertions PG) peut être
insérée au niveau du trou.
Lorsque vous n'utilisez pas de conduit de câble,
assurez-vous de protéger les câbles avec des tubes de
vinyle pour empêcher de couper les câbles avec les
bords du trou.
Suivez le schéma de câblage électrique pour les
travaux de câblage électrique.
18
Blocs terminaux de
1 2 3
l'unité extérieure
1 2 3
Blocs terminaux de
l'unité intérieure
Blocs terminaux de
1 2 3
l'unité extérieure
1UH105N1ERG
1UH125P1ERG
1UH140P1ERG
1UH160P1ERG
1UH071N1ERG
1UH090N1ERG
1 2 3
Blocs terminaux de
l'unité intérieure
Except ADH071M3ERG
agrafe
Câble d'alimentation
électrique
