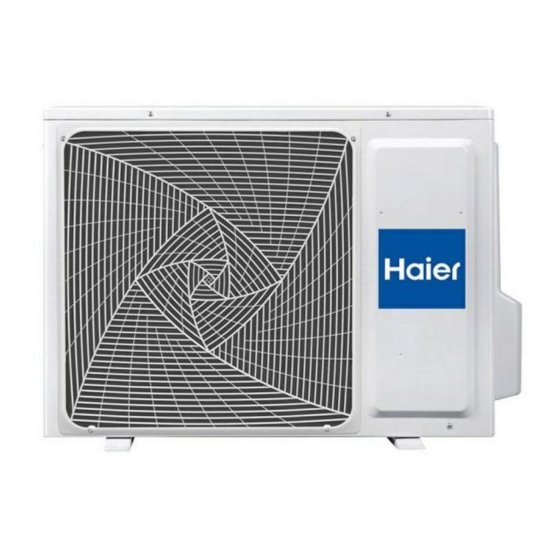

Haier 1U105S2SS1FA Installationsanleitung
Vorschau ausblenden
Andere Handbücher für 1U105S2SS1FA:
- Installationsanleitung (160 Seiten) ,
- Installationsanleitung (26 Seiten) ,
- Installationsanleitung (26 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
SPLIT SYSTEM AIR CONDITIONER
INSTALLATION MANUAL
No. 0150547787
y This product must only be installed or serviced by qualified personnel.
Please read this manual carefully before installation.This appliance is filled with R32.
Keep this manual for future reference.
Original instructions
1U105S2SS1FA
1U105S2SS1FB
1U105S2SS2FA
1U125S2SN1FA
1U125S2SN1FB
1U125S2SN2FA
1U125S2SN2FB
1U140S2SN1FA
1U140S2SN1FB
1U140S2SP1FA
1U140S2SP1FB
1U140S2SP2FA
1U140S2SP2FB
1U160S2SP1FB
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Haier 1U105S2SS1FA
Inhaltszusammenfassung für Haier 1U105S2SS1FA
- Seite 107 INSTALLATIONSANLEITUNG FÜR SPLIT SYSTEM KLIMAANLAGE 1U105S2SS1FA 1U105S2SS1FB 1U105S2SS2FA Inhalt Definitionen ..........6 Sicherheitsaspekte ........6 Vor der Installation ........8 Installationsort auswählen ......9 1U125S2SN1FA Vorsichtsmaßnahmen bei der Installation ..........11 1U125S2SN1FB Kältemittelleitungsgröße und zulässige Rohrlänge ........12 1U125S2SN2FA Kältemittel einfüllen ........15 Dichtheitsprüfung und...
- Seite 109 Haier Industriepark, Qianwangangstraße, Öko-Tech Entwicklungszone, Qingdao 266555, Shandong, V.R.C KONFORMITÄT MIT DEN EUROPÄISCHEN WICHTIGE INFORMATIONEN ZUR VERWENDUNG VORSCHRIFTEN FÜR DIE MODELLE DES VERWENDETEN KÄLTEMITTELS Enthält fluorierte Treibhausgase, die Alle Produkte entsprechen den folgenden europäischen unter das Kyoto-Protokoll fallen Bestimmungen: -Niederspannungsrichtlinie -Elektromagnetische Konformität...
- Seite 110 Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Die Klimaanlage kann nicht zufällig entsorgt oder verschrottet werden. Wenden Sie sich bei Bedarf an den Kundendienst von Haier, um die richtigen Entsorgungsmethoden zu erhalten. Wiederverwendbare mechanische Anschlüsse und Bördelverbindungen sind im Innenbereich nicht zulässig.
- Seite 111 WARNUNG Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnisse gedacht, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angewiesen, wie das Gerät benutzt wird.
-
Seite 112: Definitionen
WARNUNG Ausrüstung, die gemäß den Anweisungen in dieser Anleitung Weist auf eine möglicherweise gefährliche Situation installiert werden muss, aber nicht von Haier geliefert wird. hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. Sicherheitsaspekte VORSICHT Weist auf eine potenziell gefährliche Situation hin, die... - Seite 113 „ Stellen Sie sicher, dass alle Kabel sicher sind, verwenden GEFAHR: BERÜHREN SIE NICHT PIPING Sie die angegebenen Kabel und stellen Sie sicher, dass UND INTERNE TEILE keine äußeren Kräfte auf die Anschlussklemmen oder Kabel wirken. Berühren Sie Kältemittelleitungen, Wasserleitungen „...
-
Seite 114: Vor Der Installation
„ Wo ätzendes Gas wie schwefliges saures Gas entsteht. HINWEIS: Isolationswiderstand des Kompressors Durch Korrosion von Kupferrohren oder gelöteten Teilen Wenn Kältemittel im Kompressor sich nach dem Einbau kann Kältemittel austreten. ansammelt, kann der Isolationswiderstand sinken, aber „ Wo gibt es Maschinen, die elektromagnetische Wellen wenn es mindestens 1 ist, kann die Maschine nicht aussenden. -
Seite 115: Zubehören
Zubehören bei denen viel Staub erzeugt wird, muss das Gerät abgedeckt werden. Prüfen Sie, ob das folgende Zubehör im Lieferumfang enthalten - Stellen Sie keine Gegenstände oder Geräte auf die ist: Die Position des Zubehörs finden Sie in der Abbildung Einheit (obere Platte). -
Seite 116: Allgemeines
Allgemeines „ Bei Seeküstenanwendungen sollten Sie das Gerät vor direkter Meeresbrise schützen, indem Sie das Gerät hinter einer Struktur (z. B. einem Gebäude) oder einer 1,5-fach höheren Schutzwand als das Gerät installieren, sodass 700 mm Abstand zwischen Wand und Gerät verbleiben Luftzirkulation. Wenden Sie sich an einen Installationsexperten, um Korrosionsschutzmaßnahmen zu ergreifen, beispielsweise Salzgehalt am Wärmetauscher zu entfernen und ein Rostschutzmittel häufiger als einmal pro Jahr aufzubringen. -
Seite 117: Vorsichtsmaßnahmen Bei Der Installation
5. Vorsichtsmaßnahmen bei der Installation HINWEIS Wenn die Abflusslöcher des Außengeräts durch einen Montagesockel oder eine Bodenfläche abgedeckt sind, heben Sie das Gerät an, um einen Freiraum von mehr als 130 mm unter dem Außengerät zu schaffen. A Beinabstand1 B Beinabstand2 1U125 1U140 P1/2 1U105... -
Seite 118: Ablaufrohr Entsorgung
„ Positionieren Sie die Einheiten hinsichtlich des Wenn Barrieren über der Einheit vorhanden sind erforderlichen Luftauslassraums unter Berücksichtigung des Platzbedarfs für die Kältemittelleitung vor Ort. Wenden Sie sich an Ihren Händler, wenn die Arbeitsbedingungen nicht mit denen in den Zeichnungen übereinstimmen. 5.3. -
Seite 119: Notwendige Werkzeuge Und Materialien
6.1. Notwendige Werkzeuge und Materialien Bereiten Sie die folgenden Werkzeuge und Materialien vor, die für die Installation und Wartung des Geräts erforderlich sind. Notwendige Werkzeuge für den Einsatz mit R410A/R32 (Anpassungsfähigkeit von Werkzeugen, die für R22 und R407C verwendet werden). 1. -
Seite 120: Arten Von Kupferrohren (Referenz)
6.2. Rohrleitungsmaterialien Arten von Kupferrohren (Referenz) Maximaler Betriebsdruck Anwendbare Kältemittel 3.4MPa R22, R407C 4.15MPa R410A 4.3MPa y Verwenden Sie Rohre, die den örtlichen Normen entsprechen. Radiale Dicke der Rohrleitungsmaterial Verwenden Sie Rohre aus mit Phosphor desoxidiertem Kupfer. Da der Betriebsdruck der Einheiten, die R410A verwenden, höher ist als die der Einheiten, die mit R22 verwendet werden, verwenden Sie Rohre mit mindestens der in der nachstehenden Tabelle angegebenen radialen Dicke. -
Seite 121: Rohrleitungsdiagramm Für Single Split
Rohrdurch- Verbindungs- Modell Rohr • Gesamtlänge der Einwegleitungen: < 50m. messer methode • In der Historie der auszutauschenden Einheit ist kein 1U105S2SS1FA/B Flüssigkeits- Kompressorausfall aufgetreten. 1U105S2SS2FA Φ 9.52mm leitung • Ein korrekter Abpumpvorgang kann ausgeführt werden: 1U125S2SN1FA/B flammende 1U125S2SN2FA/B - Lassen Sie das Gerät 30 Minuten lang ununterbrochen im... -
Seite 122: Vorsichtsmaßnahmen Für Kältemittelleitungen
Vorsichtsmaßnahmen für Kältemittelleitungen D: Abwärts E: Netzkabel Außen- und Innenanschlusskabel „ Verdrehen oder Quetschen der Rohrleitungen nicht. „ Stellen Sie sicher, dass sich kein Staub in die Rohrleitungen „ Das Ausschneiden der beiden Schlitze ermöglicht den einmischt. Einbau wie in der Abbildung „Feldrohre in 4 Richtungen“ „... -
Seite 123: Dichtheitsprüfung Und Vakuumtrocknung
„ Wenn das Außengerät oberhalb des Innengeräts installiert HINWEIS wird, kann Folgendes auftreten: Das kondensierte Wasser am Absperrventil kann zur „ Spülen Sie die Luft nicht mit Kältemitteln ab. Inneneinheit gelangen. Um dies zu vermeiden, decken Sie Verwenden Sie eine Vakuumpumpe, um die das Absperrventil bitte mit Dichtungsmaterial ab. -
Seite 124: Kältemittel Einfüllen
„ Diese Einheit erfordert ein zusätzliches Einfüllen von INFORMATIONEN Kältemittel entsprechend der Länge der Kältemittelleitungen, die am Standort angeschlossen sind. Nach dem Öffnen des Absperrventils kann es „ Stellen Sie sicher, dass das Kältemittel in flüssigem vorkommen, dass der Druck in der Kältemittelleitung Zustand in die Flüssigkeitsleitung gefüllt wird. -
Seite 125: Anweisung Für Hinzufügen Des Öls
Modell Kältemittelleitungslänge (Flüssigkeitsseite) Betreiben Sie das Gerät erst, wenn die Kältemittelleitung abgeschlossen ist. (Wird es vor dem Verlegen der Rohrleitungen ausgeführt, wird der Kompressor beschädigt.) 1U105S2SS1FA/B 1.7 1.7 2.15 2.6 1U105S2SS2FA 10.1. Vorsichtsmaßnahmen bei elektrischen 2.0 2.0 2.45 2.9 1U125S2SN1FA/B... - Seite 126 Inneneinheit Fehlerstromschutzschalters darauf, dass dieser mit dem Wechselrichter kompatibel ist (resistent gegen Für einphasige Stromversorgungsmodelle: hochfrequente elektrische Störungen), um ein unnötiges 1U105S2SS1FA,1U105S2SS2FA, Öffnen des Fehlerstromschutzschalters zu vermeiden. Stromkabel: H05RN-F 3G 4.0mm „ Da dieses Gerät mit einem Wechselrichter ausgestattet 1U125S2SN1FA,1U125S2SN2FA,1U140S2SP2FA,...
-
Seite 127: S Pezifikationen Für Standard-Verdrahtungskomponenten
„ Verwenden Sie den richtigen Schraubendreher, um die Kältemittellei- „ Ist die Größe der Rohrleitungen Anschlussschrauben festzuziehen. Kleine Schraubendreher tungen angemessen? können den Schraubenkopf beschädigen und ein „ Ist das Isolationsmaterial für die angemessenes Anziehen verhindern. Rohrleitung sicher befestigt? „ Wenn Sie die Klemmenschrauben zu fest anziehen, können Sind sowohl die Flüssigkeits- als auch die die Schrauben beschädigt werden. -
Seite 128: Vor Dem Installieren (Umzug) Des Geräts Oder Vor Elektrischen Arbeiten
11.3 Vor dem Installieren (Umzug) des Geräts oder vor elektrischen Arbeiten VORSICHT Erden Sie das Gerät. Sprühen Sie kein Wasser auf die Klimaanlagen oder tauchen Sie die Klimaanlagen nicht in Wasser. Verbinden Sie die Erdung des Geräts nicht mit Gasleitungen, Wasserleitungen, Blitzableitern oder Erdungsklemmen von Telefonen. -
Seite 129: Fehlerdiagnose
11.4. Fehlerdiagnose AUSSENEINHEIT FEHLERSUCHE Fehler- Fehlerbeschreibung Diagnose und Analyse. Anmerkung code EEPROM-Klammer beschädigt oder falsche Daten oder Nicht wiederauf- EEPROM-Fehlfunktion zugehörige Schaltung beschädigt. nehmbar PIM-Hardware (Energie Intelligent Eingangsüberstrom ist von der PIM-Hardware erkannt Wiederaufnehmbar Modul) über Strom worden. Kompressor Überstrom während Überstrom während der Verzögerungsphase des Nicht wiederauf- der Verzögerung... - Seite 130 Fehler- Fehlerbeschreibung Diagnose und Analyse. Anmerkung code Bei Innentemperatur der Rohrleitung Tm von über 63°C Innentemperatur der Rohrleitung Wiederaufnehm- wird Fehler innerhalb von 3 Minuten behoben, wenn die zu hoher Schutz Temperatur darunter sinkt 52°C. Innenrohrtemperatur zu niedrig, Außengerät stoppt, um Innenrohrsensor-Temperatur zu eine Vereisung des Innenwärmetauschers zu verhindern Wiederaufnehm-...
-
Seite 131: Bewegen Und Verschrotten Sie Die Klimaanlage
12. Bewegen und verschrotten Sie die Klimaanlage y Wenden Sie sich zum Umbauen und Zerlegen der Klimaanlage an Ihren Fachhändler, um technische Unterstützung zu erhalten. y Im Zusammensetzungsmaterial der Konditionierung beträgt der Gehalt an Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen und polybromierten Diphenylethern nicht mehr als 0,1% (Massenanteil) und Cadmium nicht mehr als 0,01% (Massenanteil). - Seite 132 Qingdao Haier Klimaanlage Elektronik GmbHGmbH Adresse: Haier Industriepark, Qianwangang Straße, Öko-Tech-Entwicklungszone, Qingdao266555, Shandong, P.R. Kontakte: TEL +86-532-88936943; FAX + 86-532-8893-6999 Website: www.haier.com...
