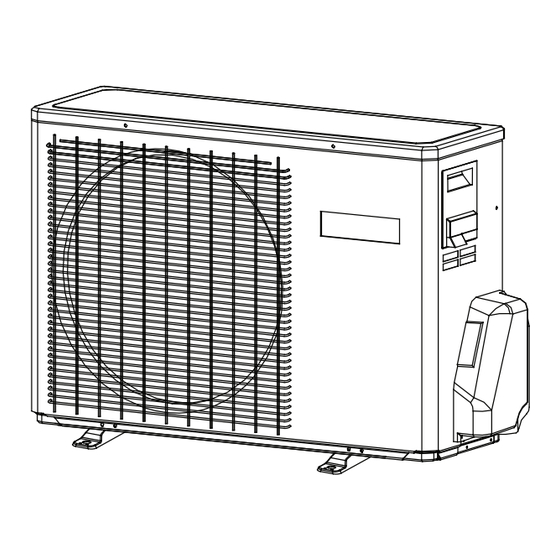

- Seite 1 Raumklimaanlage INSTALLATIONSANLEITUNG 1U71S2SG1FA Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch. Dieses Gerät ist mit R32 gefüllt. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Hergestellt: Qingdao Haier Air Conditoner General Co, Ltd. 0150523506...
-
Seite 3: Inhaltsverzeichnis
Inhalt Warnung ..........................1 Laden und Entladen / Transportmanagement / Speicheranforderungen........3 Installationsanweisungen......................3 Verfahren zur Versetzung......................7 Wartungshinweise........................7 Verschrottung und Rückgewinnung...................10 Installationszeichnungen für Innen- / Außengeräte..............12 Sicherheitsvorkehrungen......................13 Lesen Sie sie vor der Installation ....................17 Installationsverfahren.........................20 Fehlerbehebung am Außengerät....................25... -
Seite 4: Warnung
Die Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Die Klimaanlage kann nicht beliebig entsorgt oder verschrottet werden. Bei Bedarf wenden Sie sich bitte an den Kundendienst von Haier, um die richtigen Entsorgungsmethoden zu erhalten. Wiederverwendbare mechanische Anschlüsse und Bördelanschlüsse sind im Innenbereich nicht... -
Seite 5: Konformität Der Europäischen Vorschriften Für Die Modelle
VORSICHT: Installieren Sie die Klimaanlage nicht an Orten, an denen die Gefahr besteht, dass brennbare Gase austreten. Im Falle eines Gaslecks kann es durch Gasansammlungen in der Nähe der Klimaanlage zu einem Brand kommen. Ziehen Sie die Bördelmutter gemäß der angegebenen Methode an, z. B. mit einem Drehmomentschlüssel. Wenn die Bördelmutter zu fest ist, kann sie nach längerer Verwendung reißen, und dies kann zum Austreten von Kältemittel führen. -
Seite 6: Laden Und Entladen / Transportmanagement / Speicheranforderungen
Für das Innen- / Außengerät ist ein ganzes Verbindungskabel zu verwenden, wie es in den Betriebsspezifikationen des Installationsprozesses und in den Betriebsanweisungen vorgeschrieben ist. Mindestraumfläche Gefüllte Gesamtmasse / kg kg/m3 Mindestraumfläche/m2 1.224 1.836 2.448 3.672 4.896 6.12 7.956 0.306 Die maximale Kältemittelfüllmenge (M) modell der Einheit M kg 1U71S2SG1FA... -
Seite 7: Überprüfung Der Installationsumgebung
• Sicherheitsbewusstsein Verfahren: Der Betrieb muss nach kontrollierten Verfahren erfolgen, um die Wahrscheinlichkeit von Risiken zu minimieren. Bereich: Der Bereich ist angemessen zu trennen und zu isolieren, und der Betrieb in geschlossenen Räumen ist zu vermeiden. Vor dem Start der Kälteanlage oder vor Warmarbeiten muss die Belüftung oder das Öffnen des Bereichs gewährleistet sein. -
Seite 8: Elektrische Sicherheitsanforderungen Hinweis
Elektrische Sicherheitsanforderungen • Hinweis: Die Umgebungsbedingungen (Umgebungstemperatur, direktes Sonnenlicht und Regenwasser) sind bei der elektrischen Verdrahtung zu beachten, wobei wirksame Schutzmaßnahmen zu ergreifen sind. Als Stromleitung und Verbindungsdraht sind die Kupferkabel gemäß den örtlichen Normen zu verwenden. Sowohl das Innengerät als auch das Außengerät müssen zuverlässig geerdet sein. Die Verkabelung für das Außengerät muss zuerst und dann das Innengerät hergestellt werden. -
Seite 9: Leckerkennung
Fixierung Die Stütze des Außengeräts muss an der Wandfläche befestigt werden. Anschließend wird das Außengerät horizontal an der Stütze befestigt. Wenn das Außengerät an der Wand oder am Dach montiert ist, muss die Stütze fest angebracht sein, um den Schaden durch starken Wind zu vermeiden. Installation von Verbindungsrohren Der Konus der Verbindungsrohre muss auf die Konusfläche des entsprechenden Ventilverbinders ausgerichtet sein. -
Seite 10: Verfahren Zur Versetzung
Verfahren zur Versetzung Überprüfung der Sicherheitsabgabe von Demontage Systemleckage vor Kältemittel der Demontage Überprüfung des Sicherheitsabgabe von Demontage Betriebszustands Kältemittel Kältemittelrückgewinnu ng durch das System Reinigung des Innengeräts und der Verbindungsleitungen mit Inertgas Demontage Installation gemäß den Normen Hinweis: Falls ein Standortwechsel erforderlich ist, muss die Verbindung der Verdampfer-Gas- / flüssigkeitsleitungen des Innengeräts mit einem Schneidemesser abgeschnitten werden. - Seite 11 Inspektion der Wartungsumgebung Vor dem Betrieb ist das im Raum ausgetretene Kältemittel nicht zulässig. • Der Bereich des Raums, in dem die Wartung vorgenommen wird, muss mit dem auf dem Typenschild angegebenen übereinstimmen. • Die kontinuierliche Belüftung muss während der Wartung aufrechterhalten werden. •...
- Seite 12 Sicherheitsgrundsätze Während der Produktwartung muss eine günstige Belüftung am Wartungsort gewährleistet sein, und das Schließen • aller Türen / Fenster ist nicht zulässig. Der Betrieb mit offenem Feuer ist nicht gestattet, einschließlich Schweißen und Rauchen. Die Verwendung von Telefonen ist •...
-
Seite 13: Verschrottung Und Rückgewinnung
Entfernen und Absaugen Die Wartungsarbeiten oder sonstigen Vorgänge des Kühlkreislaufs müssen nach herkömmlichen Verfahren durchgeführt werden. Darüber hinaus ist hauptsächlich die Entzündbarkeit von Kältemittel zu berücksichtigen. Die folgenden Verfahren sind zu befolgen: Reinigung des Kältemittels: • Reinigung der Rohrleitungen mit Inertgas; •... - Seite 14 Wenn der Vakuumzustand nicht erreicht werden kann, muss das Absaugen von zahlreichen Positionen aus durchgeführt werden, um das Kältemittel in jedem Teil des Systems abzupumpen. Es ist sicherzustellen, dass die Kapazität der Flaschen vor der Rückgewinnung ausreicht. Das Rückgewinnungsgerät muss gemäß den Betriebsanweisungen des Herstellers gestartet und betrieben werden.
-
Seite 15: Installationszeichnungen Für Innen- / Außengeräte
Installationszeichnungen für Innen- / Außengeräte Die Modelle verwenden HFC-freies Kältemittel R32. Informationen zur Installation der Innengerät finden Sie in der Installationsanleitung, die mit den Einheiten geliefert wurde. (Das Diagramm zeigt ein an der Wand montiertes Innengerät.) Es muss darauf geachtet werden, dass der mehr als 15 cm Ablaufschlauch aufsteigt... - Seite 16 Sicherheitsvorkehrungen Lesen Sie die folgenden Informationen sorgfältig durch, um die Klimaanlage richtig zu betreiben. Im Folgenden sind drei Arten von Sicherheitsvorkehrungen und -vorschlägen aufgeführt. Unsachgemäße Bedienung kann zu Tod oder schweren Verletzungen führen. WARNUNG Unsachgemäße Bedienung kann zu Verletzungen oder Schäden an der Maschine führen; In einigen Fällen VORSICHT kann dies schwerwiegende Folgen verursachen.
-
Seite 17: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen WARNUNG Lassen Sie das Gerät fachgerecht installieren. Befolgen Sie bei der Installation des Geräts unbedingt jeden Schritt in diesem Handbuch. Unsachgemäße Installation durch eine unqualifizierte Unsachgemäße Installation kann zu Wasserleck, Stromschlag, Person kann zu Wasserlecks, Stromschlag oder Feuer Feuer oder Explosion führen. führen. - Seite 18 Sicherheitsvorkehrungen Vorsichtsmaßnahmen für die Handhabung von Einheiten zur Verwendung mit R32 Vorsicht Verwenden Sie eine Vakuumpumpe mit einem Verwenden Sie nicht die vorhandenen Rückstrom-Rückschlagventil. Kältemittelleitungen Das alte Kältemittel und das alte Kältemaschinenöl in Wenn andere Ventiltypen verwendet werden, fließt das Vakuumpumpenöl zurück in den Kühlkreislauf und führt zu einer den vorhandenen Rohrleitungen enthalten eine große Verschlechterung des Kühlschranköls.
- Seite 19 Sicherheitsvorkehrungen Vor dem Einbau (Umsetzen) des Geräts oder Ausführen von elektrischen Arbeiten Vorsicht Erden Sie das Gerät. Sprühen Sie kein Wasser auf die Klimaanlagen oder tauchen Sie die Klimaanlagen nicht in Wasser. Schließen Sie das Erdungskabel nicht an eine Gasleitung, eine Wasserleitung, einen Blitzableiter oder ein Das Wasser am Gerät kann zu einem Stromschlag führen.
-
Seite 20: Lesen Sie Sie Vor Der Installation
Lesen Sie sie vor der Installation Zu überprüfender Punkt (1).Überprüfen Sie den Kältemitteltyp des zu wartenden Geräts. Kältemitteltyp: R32 (2). Überprüfen Sie das Symptom des zu wartenden Geräts. In diesem Service-Handbuch finden Sie die Symptome für den Kühlkreislauf. (3). Lesen Sie die Sicherheitsvorkehrungen am Anfang dieses Dokuments sorgfältig durch. (4). -
Seite 21: Rohrleitungsmaterialien Typ Von Kupferrohren (Referenz)
Lesen Sie sie vor der Installation Rohrleitungsmaterialien Typ von Kupferrohren (Referenz) Maximaler Betriebsdruck Anwendbare Kältemittel Verwenden Sie Rohre, die den örtlichen Normen entsprechen. Rohrleitungsmaterial / Radiale Dicke Verwenden Sie Rohre aus phosphordesoxidiertem Kupfer. Da der Betriebsdruck der Einheiten, die R32 verwenden, höher als die der Einheiten ist, die mit R22 verwendet werden, sollten Sie die Rohre mit mindestens der in der nachstehenden Tabelle angegebenen radialen Dicke verwenden. - Seite 22 Lesen Sie sie vor der Installation Luftdichtheitstest Keine Änderungen gegenüber der herkömmlichen Methode. Beachten Sie, dass ein Kältemittel-Lecksuchgerät für R22 oder R410A keine Leckage von R32 erkennen kann. Halogen-Brenner R22- oder R407C-Lecksuchgerät Strikt zu beachtende Punkte: Setzen Sie das Gerät mit Stickstoff beim Auslegungsdruck unter Druck und dann beurteilen Sie die Luftdichtheit des Geräts unter Berücksichtigung der Temperaturschwankungen.
-
Seite 23: Installationsverfahren
Es ist verboten, das Gerät direkt auf den Boden zu stellen. Bitte vergewissern Sie sich, dass Ankerbolzen in der Nähe des Ablauflochs in der Bodenplatte genügend Platz vorhanden ist, um sicherzustellen, dass das Wasser glatt abgelassen wird. 4. Einbaumaß (Einheit: mm) Modell 1U71S2SG1FA 860 308 730 633 113.5 285 Stromkabelanschluss Stromverteilungsbohrung... -
Seite 24: Verbindung Von Rohren
Installationsverfahren Elektrische Verdrahtung Leitungsgröße Flüssigke- itsleitung 1U71S2SG1FA Gasleitung 15.88X1.0 Bringen Sie die ausgebauten Bödelmuttern an den anzuschließenden Rohren an, und bördeln Sie die Rohre Verbindung von Rohren Um ein Rohr zu biegen, geben Sie die Rundheit so groß wie möglich, um das Rohr nicht zu quetschen. - Seite 25 Installationsverfahren Elektrische Verdrahtung Nach dem Anschließen der Kältemittelleitung muss die Luftdichtheitsprüfung durchgeführt werden. Bei der Luftdichtheitsprüfung wird ein Stickstofftank verwendet, um entsprechend der Rohrverbindungsart Druck zu erzeugen, wie in der folgenden Abbildung dargestellt. Das Gas- und das Flüssigkeitsventil befinden sich alle im geschlossenen Zustand. Um zu verhindern, dass der Stickstoff in das Zirkulationssystem des Außengeräts gelangt, ziehen Sie die Ventilstange fest, bevor Sie den Druck ausüben (sowohl Gas- als auch Flüssigkeitsventilstangen).
- Seite 26 Installationsverfahren Elektrische Verdrahtung Vakuumverfahren der Rohrleitung: Verwendung einer Vakuumpumpe Flüssigkeitsabsperrventil Gasabsperrventil 2 Wege-Ventil Nehmen Sie den Deckel des Serviceanschlusses des 3-Wege-Ventils, den 2 Wege-Ventil Deckel der Ventilstange für das 2-Wege-Ventil und die 3-Wege-Ventile ab, und 3 Wege-Ventil Manometerverteiler (R32) verbinden Sie den Serviceanschluss mit dem Vorsprung des Füllschlauchs 3 Wege-Ventil (niedrig) für den Manometerverteiler.
- Seite 27 (Minimum) (mm2) (mA) Nennleistung (A) 1U71S2SG1FA Wenn das Netzkabel beschädigt ist, muss es von dem Hersteller oder dem Kundendienst oder einer ähnlichen qualifizierten Person ersetzt werden. Wenn die Sicherung des Schaltkastens defekt ist, tauschen Sie diese bitte gegen den keramischen Typ von T 25A / 250V aus.
-
Seite 28: Fehlerbehebung Am Außengerät
Der Strom der U-Phase des Kompressors ist zu hoch V-Phase-Überstrom des Kompressors Der Strom der V-Phase des Kompressors ist zu hoch W-Phase-Überstrom des Kompressors Der Strom der W-Phase des Kompressors ist zu hoch Adresse: Haier Industrial Park,Qianwangang Road,Eco-Tech Development Zone,Qingdao 266555,Shandong,P.R.C. Contacts TEL +86-532-88936943; FAX +86-532-8893-6999 Website: www.haier.com...
