Guide rapide CellaTemp PX 4x, 5x, 6x
► Mettez hors tension et vérifiez l'absence de tension électrique

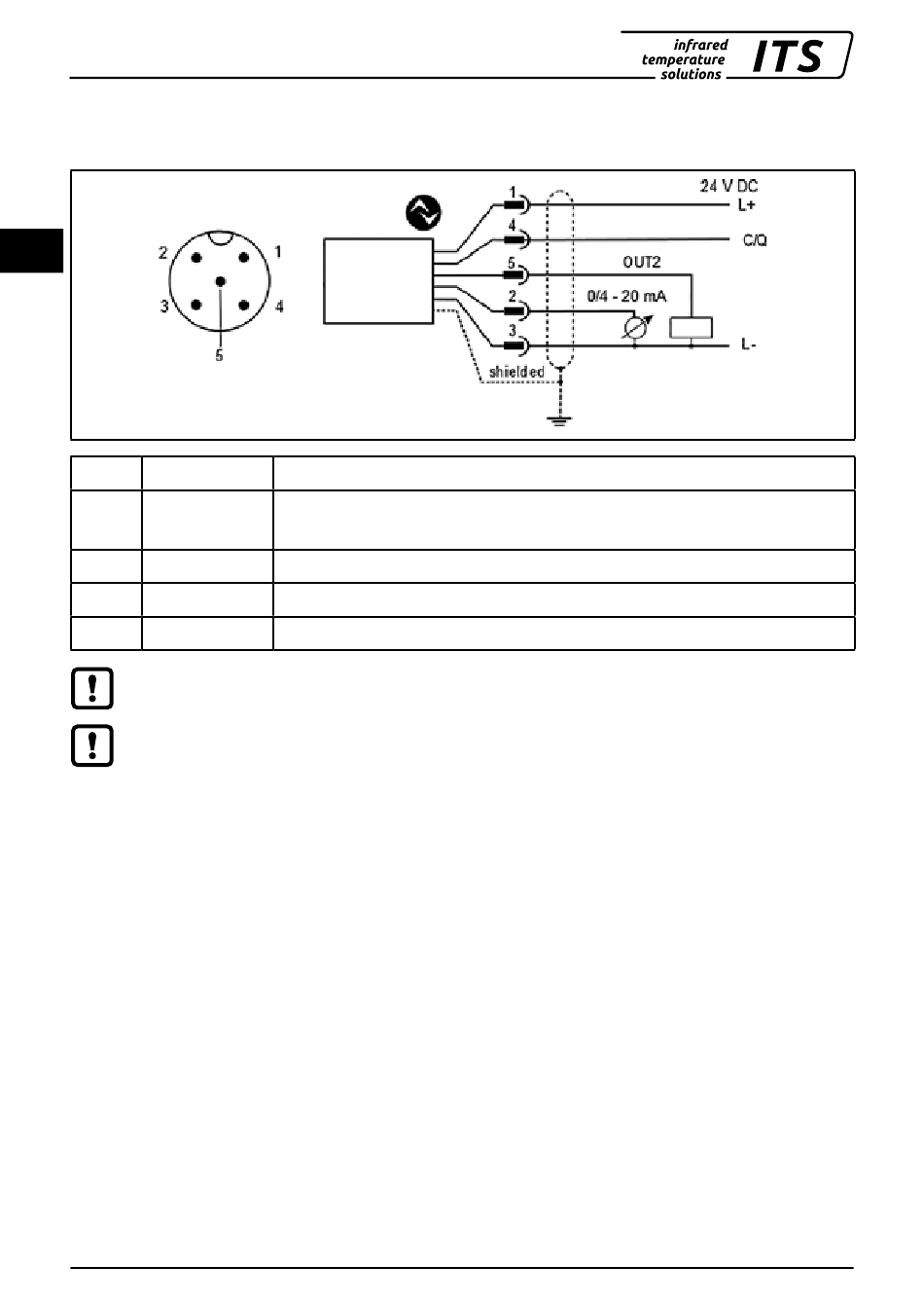

► Connectez l'instrument selon le schéma suivant:
FR
Pin 1 BN (marron)
Pin 4 GY (gris)
Pin 5 WH (blanc)
Pin 2 BK (noire)
Pin 3 BU (bleu)
Le pyromètre doit être isolé des hautes tensions électriques et des champs électroma-
gnétiques intenses. Utilisez un câble blindé relié au connecteur.
Utilisez une diode flyback lors de l'utilisation de charges inductives.
Installation
Installez le pyromètre dans une zone où il sera le moins exposé aux fumées, températures
ambiantes élevées ou humide.
1. Choisissez une position optimale pour l'installation en suivant ces conseils.
• Le chemin de visée entre le pyromètre et l'objet à mesurer doit être libre de tout obstacle
(fumée, vapeur, objet). Une purge à air peut être placée devant la lentille.
• La température de fonctionnement se situe dans la plage 0 - 65 °C. Pour les températures
ambiantes >65°C, un module de refroidissement alimenté en eau ou à l'air sera rajouté.
2. Assurez-vous que la lentille est propre. Ajustez la fixation et ali-gnez l'équipement. Si né-
cessaire, vérifiez le module de refroidissement et la purge à air ainsi que la température
maximale admissible.
3. Visée la surface de l'objet à mesurer avec un angle de 90° si possible. L'angle ne doit
jamais être inférieur à 45° sous peine d'avoir des mesures erronée. L'objet doit entièrement
recouvrir la cible de visée .
4. En mode bichromatique, il n'est pas nécessaire que l'objet couvre entièrement la cible de
mesure. La mesure reste fiable même en présence de fumées, poussières.
L+ (power supply 24V DC)
Interrupteur Open Collector de sortie ; Imax = 150 mA,
ou IO-Link OUT 1
Interrupteur Open Collector de sortie ; Imax = 150 mA OUT 2
Sortie analogique; 0/4 ... 20mA
L- (GND)
