G G e e n n e e r r a a l l i i n n f f o o r r m m a a t t i i o o n n
4 4 . . 1 1 V V i i e e w w o o f f H H P P R R 5 5 0 0 0 0

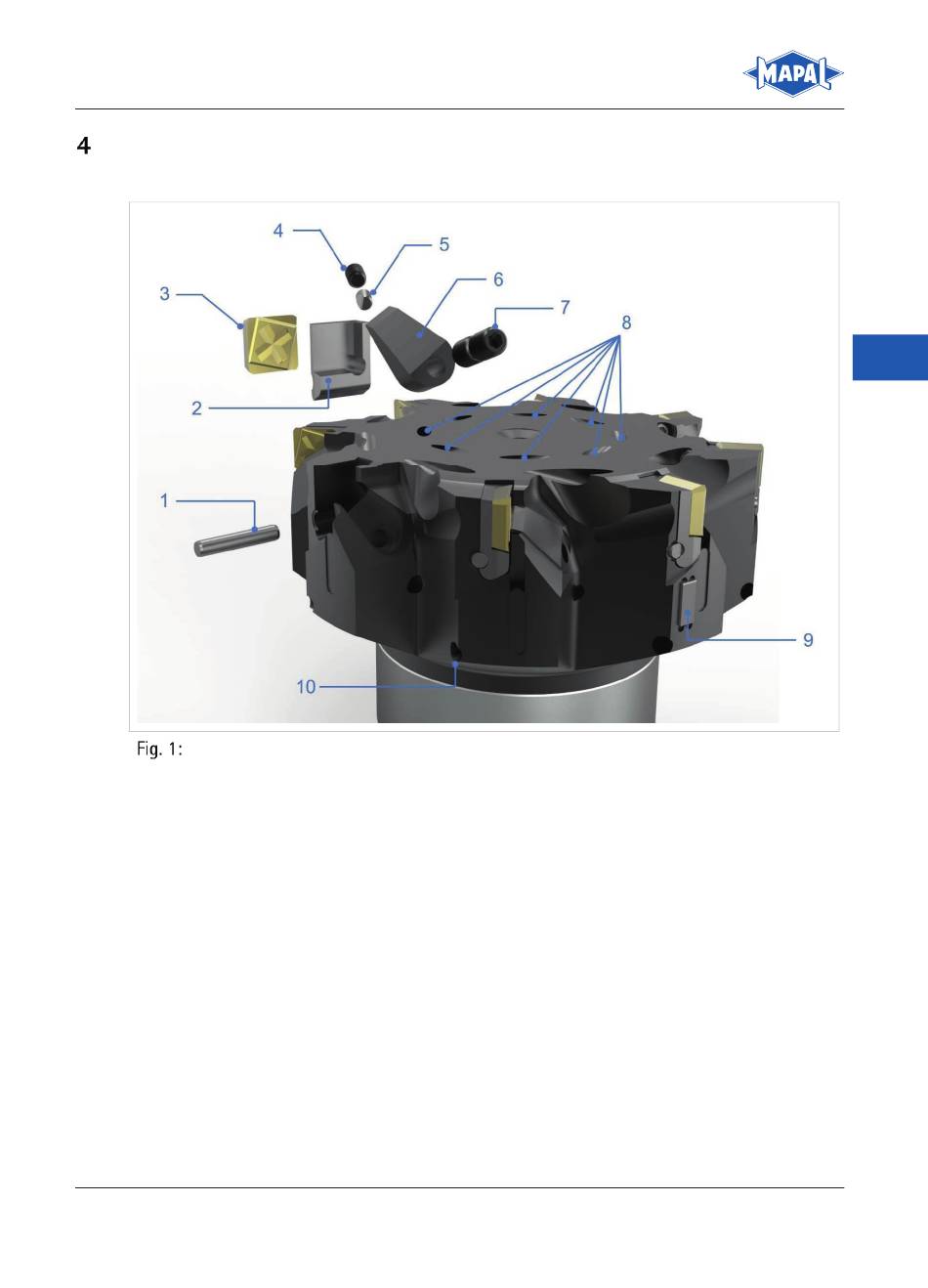

Individual components of the HPR500
L L e e g g e e n n d d
1 | Precision guide pin
2 | Cassette
3 | HPR500 indexable insert
4 | Adjusting screw
5 | Adjusting wedge
Montage- und Betriebsanleitung
Montage- und Betriebsanleitung
Installation and Operating Instructions
Installation and Operating Instructions
6 | Clamping jaw
7 | Threaded spindle
8 | Ejection bores of the cassette
9 | Adjustment bar
10 | Threaded spindle bore
