Mapal HPR500 Montage- Und Betriebsanleitung Seite 11
Hochleistungsreibahle
Verfügbare Sprachen
Verfügbare Sprachen

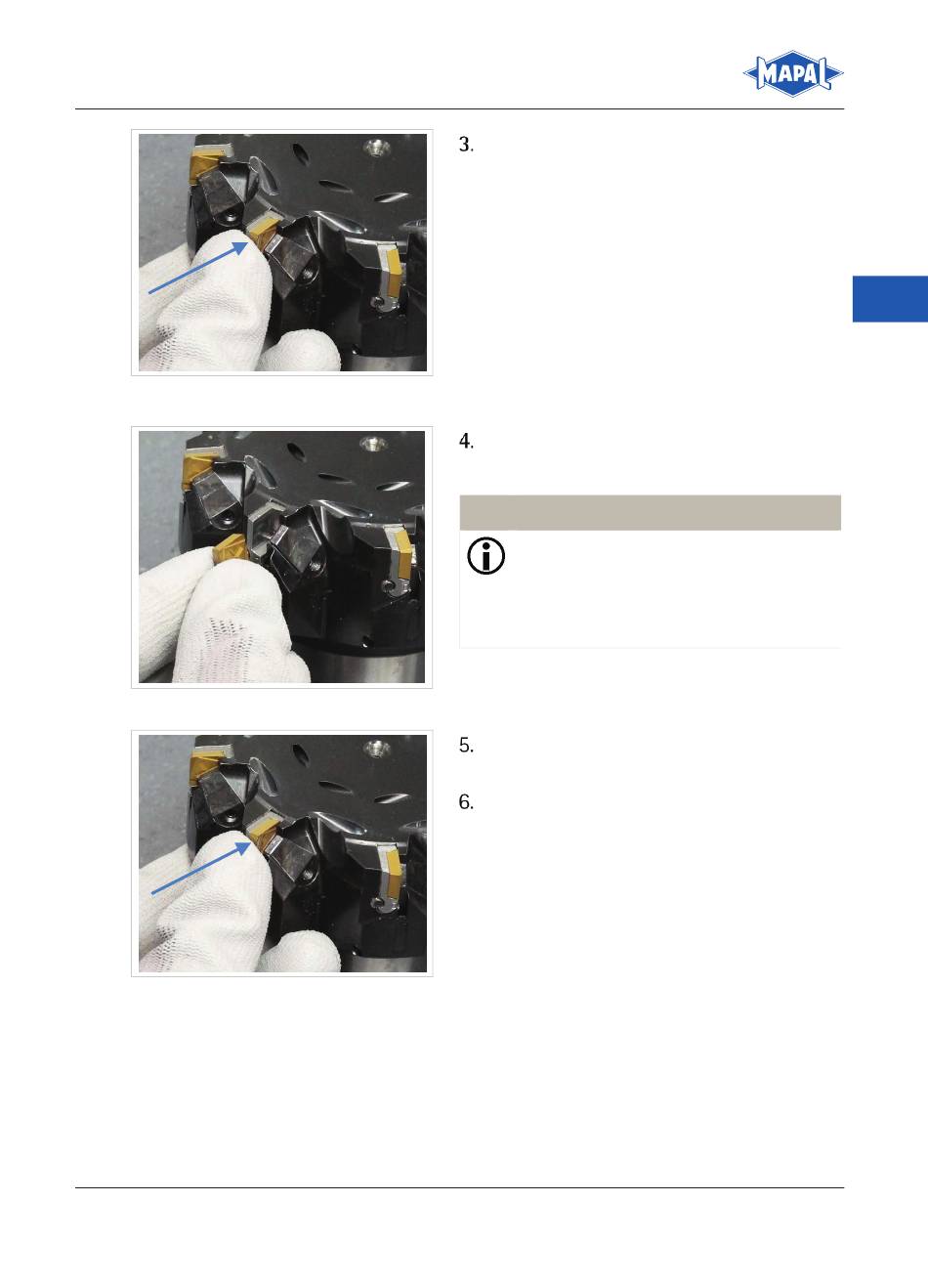

Abb. 7: Verstellung zurückdrücken
Abb. 8: Wendeplatte entnehmen
Abb. 9: Wendeplatte einsetzen
Montage- und Betriebsanleitung
Montage- und Betriebsanleitung
Installation and Operating Instructions
Installation and Operating Instructions
Drücken Sie die Kassette, zusammen mit
dem Justierkeil, radial in Richtung des
Werkzeugzentrums.
Entnehmen Sie die Wendeplatte aus der
Kassette.
I I N N F F O O R R M M A A T T I I O O N N
Vor Einsetzen der gedrehten oder
neuen Wendeplatte sicherstellen,
dass die Plattensitze und Schneiden
sauber sind.
Legen Sie die Wendeplatte mit der neu-
en Schneidenecke in den Plattensitz ein.
Drehen Sie die Gewindespindel der
Spannpratze im Uhrzeigersinn und drü-
cken Sie dabei die Schneide beim An-
ziehen leicht mit dem Finger in den
Plattensitz.
