Quattro; Unicable - Megasat SAT to IP Server 2 Bedienungsanleitung

4. Systemeinstellungen

4.2.3 Quattro

Ein Quattro LNB besitzt 4 Ausgänge. Verbinden Sie 4 Leitungen mit den Eingängen 1-4
auf der Rückseite des Severs mit geeigneten Koaxialkabeln. Achten Sie auf die richtige
Verbindung zum jeweiligen Tuner:
• RF#4 - LNB Ausgang „Horizontal High" in Eingang 1 (11.70-12.75 GHz)
• RF#3 - LNB Ausgang „Horizontal Low" in Eingang 2 (10.70-11.70 GHz)
• RF#2 - LNB Ausgang „Vertikal High" in Eingang 3 (11.70-12.75 GHz)
• RF#1 - LNB Ausgang „Vertikal Low" in Eingang 4 (10.70-11.70 GHz)
18
DEUTSCH
4. Systemeinstellungen

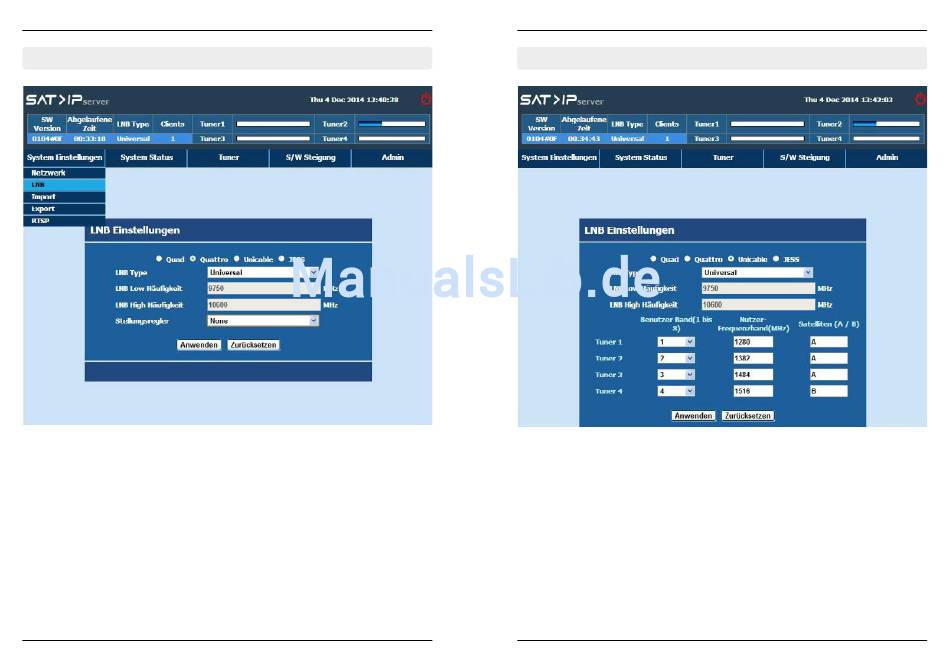

4.2.4 Unicable

Unicable ist eine Verteilung von Fernseh- und Radioprogrammen an mehrere Teilneh-
mer über eine Koaxialleitung.
• Unicable IF Kanal hat 8 Optionen: Kein, 1, 2, 3, 4, 5, 6, 7 & 8
• Sie können die jeweiligen Frequenzen der Unicable Anlage eingeben.
• Sie können eine Satelliten-Option wählen: Port A oder B.
DEUTSCH
19
