Exemple De Configuration - Behringer MICROPOWER PS400 Bedienungsanleitung

10
MICROPOWER PS400
12 V connecteur:
(1)
Pour connecter le bloc d'alimentation au PS400, utilisez le
connecteur 12 V. La connexion du bloc d'alimentation au
secteur met automatiquement le PS400 sous tension. Pour
débrancher l'appareil du secteur, débranchez la fiche du cordon
d'alimentation.
AU LED: Dès que l'unité est connectée au secteur, la LED ON
(2)
est allumée.
ENTRÉE MICRO connecteur:
(3)
Pour envoyer un signal de microphone au PS400, vous avez
besoin d'un câble audio comprenant des connecteurs XLR. Prise
de courant:
• •
un connecteur XLR dans le connecteur MIC INPUT
• •
l'autre connecteur XLR dans le microphone à condensateur
MIC THRU connecteur:
(4)
Pour acheminer le signal du microphone du PS400 vers une
table de mixage ou un préamplificateur de microphone, vous
avez besoin d'un câble audio comprenant des connecteurs XLR.
Prise de courant:
• •
un connecteur XLR dans le connecteur MIC THRU
• •
l'autre connecteur XLR dans l'entrée micro d'une table de
mixage ou, en variante, un préamplificateur micro
TENSION PHANTOM +12 V / +48 V changer:
(5)
Pour sélectionner la tension dont vous avez besoin, poussez ce
commutateur vers +12 V ou, alternativement +48 V. Pour plus
de détails sur la valeur à utiliser, reportez-vous aux instructions
du fabricant du microphone.
NUMÉRO DE SÉRIE: Pour enregistrer l'unité, utilisez le numéro de
série situé sous le PS400.

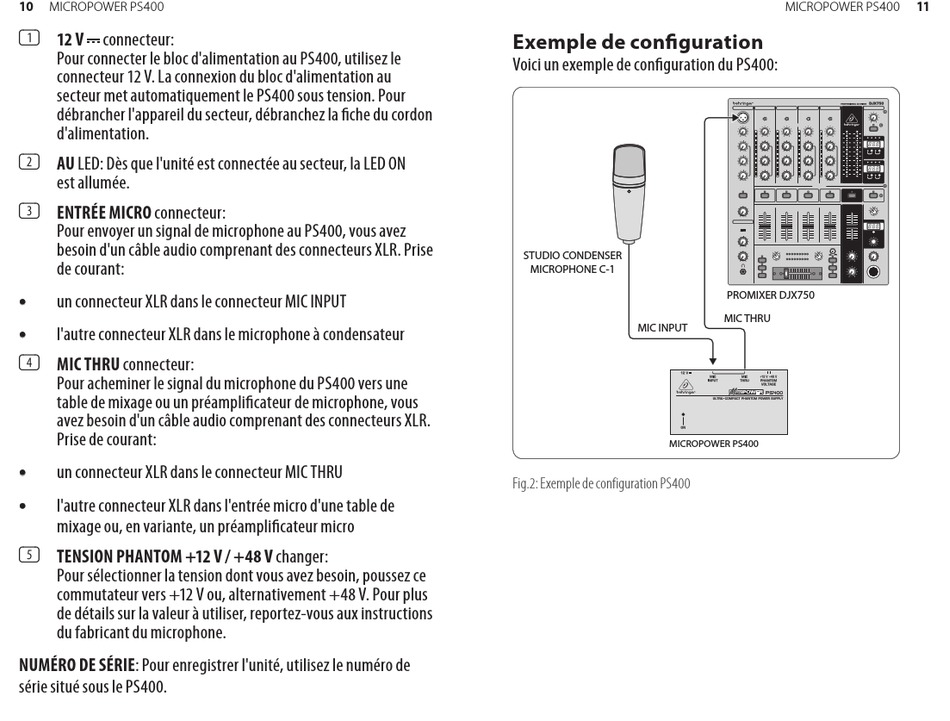

Exemple de configuration

Voici un exemple de configuration du PS400:
STUDIO CONDENSER
MICROPHONE C-1
MIC INPUT
MICROPOWER PS400
Fig.2: Exemple de configuration PS400
MICROPOWER PS400
PROMIXER DJX750
MIC THRU
11
