Behringer MICROPOWER PS400 Bedienungsanleitung Seite 18

34
MICROPOWER PS400
12 V. złącze:
(1)
Aby podłączyć zasilacz do PS400, użyj złącza 12 V. Podłączenie
zasilacza do sieci powoduje automatyczne włączenie PS400.
Aby odłączyć urządzenie od sieci, należy wyciągnąć wtyczkę z
głównego przewodu.
NA Dioda LED: Gdy tylko urządzenie zostanie podłączone do
(2)
sieci, zapala się dioda ON.
WEJŚCIE MIKROFONOWE złącze:
(3)
Aby wysłać sygnał z mikrofonu do PS400, potrzebujesz kabla
audio ze złączami XLR. Wtyczka:
• •
jedno złącze XLR do złącza MIC INPUT
• •
drugie złącze XLR do mikrofonu pojemnościowego
MIC THRU złącze:
(4)
Aby skierować sygnał mikrofonowy z PS400 do miksera lub
przedwzmacniacza mikrofonowego, potrzebujesz kabla audio
zawierającego złącza XLR. Wtyczka:
• •
jedno złącze XLR do złącza MIC THRU
• •
drugie złącze XLR do wejścia mikrofonowego miksera lub
alternatywnie przedwzmacniacza mikrofonowego
NAPIĘCIE PHANTOMOWE +12 V / +48 V. przełącznik:
(5)
Aby wybrać potrzebne napięcie, przesuń przełącznik w
kierunku +12 V lub alternatywnie +48 V. Szczegółowe
informacje na temat wartości używanej znajdziesz w
instrukcjach producenta mikrofonu.
NUMER SERYJNY: Aby zarejestrować urządzenie, użyj numeru
seryjnego, który znajduje się na spodzie PS400.

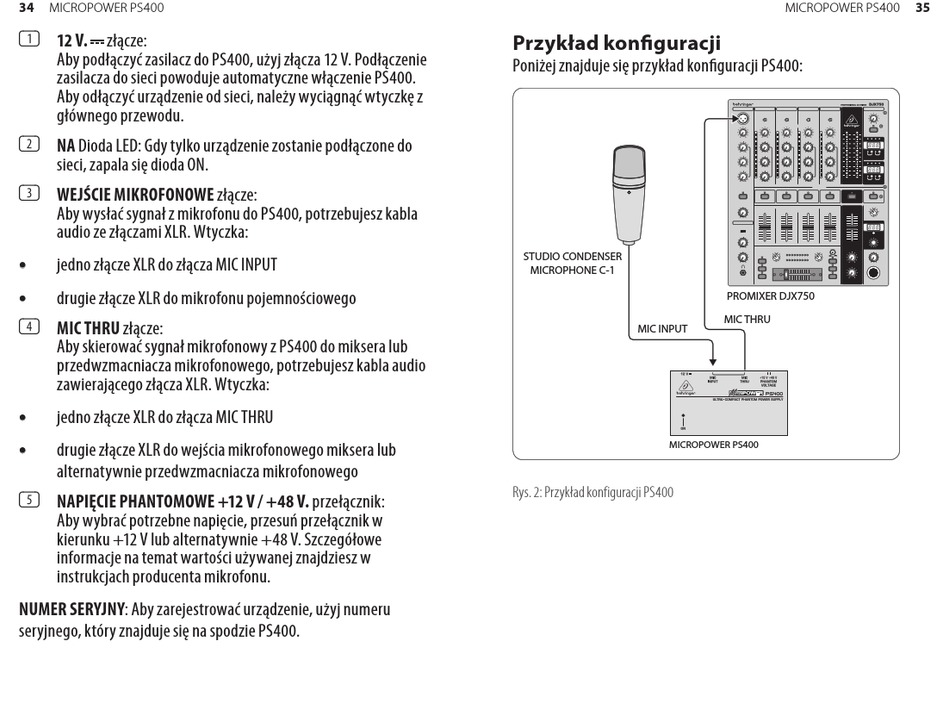

Przykład konfiguracji
Poniżej znajduje się przykład konfiguracji PS400:
STUDIO CONDENSER
MICROPHONE C-1
MIC INPUT
MICROPOWER PS400
Rys. 2: Przykład konfiguracji PS400
MICROPOWER PS400
PROMIXER DJX750
MIC THRU
35
