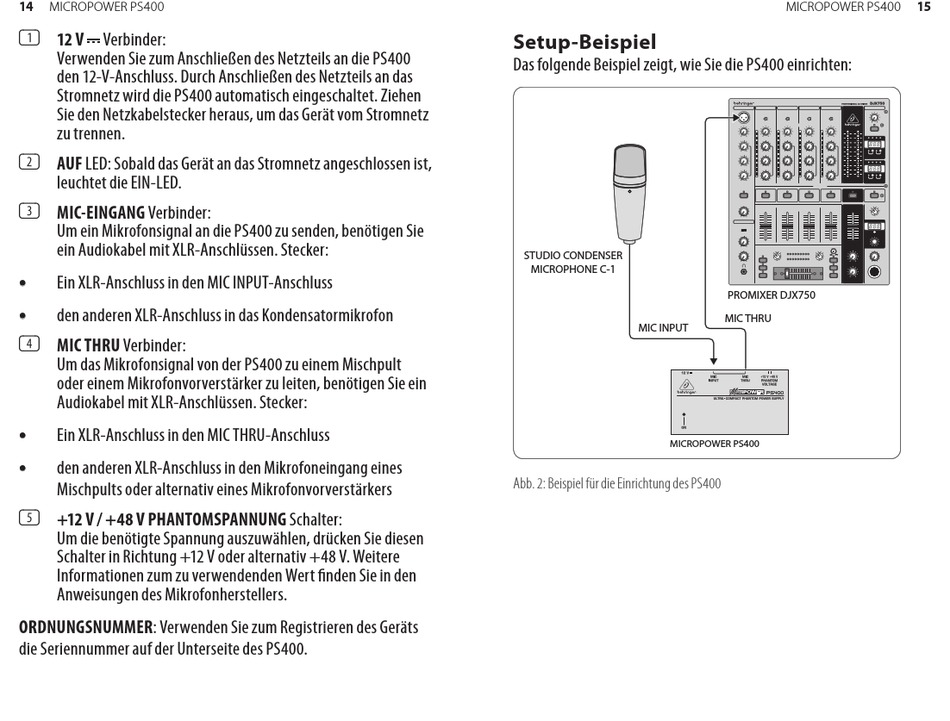

Behringer MICROPOWER PS400 Bedienungsanleitung Seite 8

14
MICROPOWER PS400
12 V Verbinder:
(1)
Verwenden Sie zum Anschließen des Netzteils an die PS400
den 12-V-Anschluss. Durch Anschließen des Netzteils an das
Stromnetz wird die PS400 automatisch eingeschaltet. Ziehen
Sie den Netzkabelstecker heraus, um das Gerät vom Stromnetz
zu trennen.
AUF LED: Sobald das Gerät an das Stromnetz angeschlossen ist,
(2)
leuchtet die EIN-LED.
MIC-EINGANG Verbinder:
(3)
Um ein Mikrofonsignal an die PS400 zu senden, benötigen Sie
ein Audiokabel mit XLR-Anschlüssen. Stecker:
• •
Ein XLR-Anschluss in den MIC INPUT-Anschluss
• •
den anderen XLR-Anschluss in das Kondensatormikrofon
MIC THRU Verbinder:
(4)
Um das Mikrofonsignal von der PS400 zu einem Mischpult
oder einem Mikrofonvorverstärker zu leiten, benötigen Sie ein
Audiokabel mit XLR-Anschlüssen. Stecker:
• •
Ein XLR-Anschluss in den MIC THRU-Anschluss
• •
den anderen XLR-Anschluss in den Mikrofoneingang eines
Mischpults oder alternativ eines Mikrofonvorverstärkers
+12 V / +48 V PHANTOMSPANNUNG Schalter:
(5)
Um die benötigte Spannung auszuwählen, drücken Sie diesen
Schalter in Richtung +12 V oder alternativ +48 V. Weitere
Informationen zum zu verwendenden Wert finden Sie in den
Anweisungen des Mikrofonherstellers.
ORDNUNGSNUMMER: Verwenden Sie zum Registrieren des Geräts
die Seriennummer auf der Unterseite des PS400.
Setup-Beispiel
Das folgende Beispiel zeigt, wie Sie die PS400 einrichten:
STUDIO CONDENSER
MICROPHONE C-1
MIC INPUT
MICROPOWER PS400
Abb. 2: Beispiel für die Einrichtung des PS400
MICROPOWER PS400
PROMIXER DJX750
MIC THRU
15
