Behringer MICROPOWER PS400 Bedienungsanleitung Seite 14

26
MICROPOWER PS400
12 V connector:
(1)
Gebruik de 12 V-connector om de voedingseenheid op de PS400
aan te sluiten. Door de voedingseenheid op het lichtnet aan
te sluiten, wordt de PS400 automatisch ingeschakeld. Trek de
stekker van het netsnoer uit het stopcontact om het apparaat
los te koppelen van het lichtnet.
AAN LED: Zodra het apparaat op het lichtnet is aangesloten,
(2)
brandt de LED ON.
MIC-INGANG connector:
(3)
Om een microfoonsignaal naar de PS400 te sturen, heb je een
audiokabel nodig met XLR-aansluitingen. Plug:
• •
een XLR-connector in de MIC INPUT-connector
• •
de andere XLR-connector in de condensatormicrofoon
MIC THRU connector:
(4)
Om het microfoonsignaal van de PS400 naar een mixer of
microfoonvoorversterker te leiden, heb je een audiokabel nodig
met XLR-aansluitingen. Plug:
• •
een XLR-connector in de MIC THRU-connector
• •
de andere XLR-connector in de microfooningang van een mixer
of als alternatief een microfoonvoorversterker
+12 V / +48 V FANTOOMSPANNING schakelaar:
(5)
Om het voltage te selecteren dat u nodig heeft, drukt u deze
schakelaar naar +12 V of, alternatief +48 V. Raadpleeg de
instructies van de microfoonfabrikant voor details over welke
waarde u moet gebruiken.
SERIENUMMER: Gebruik het serienummer aan de onderkant van de
PS400 om het apparaat te registreren.

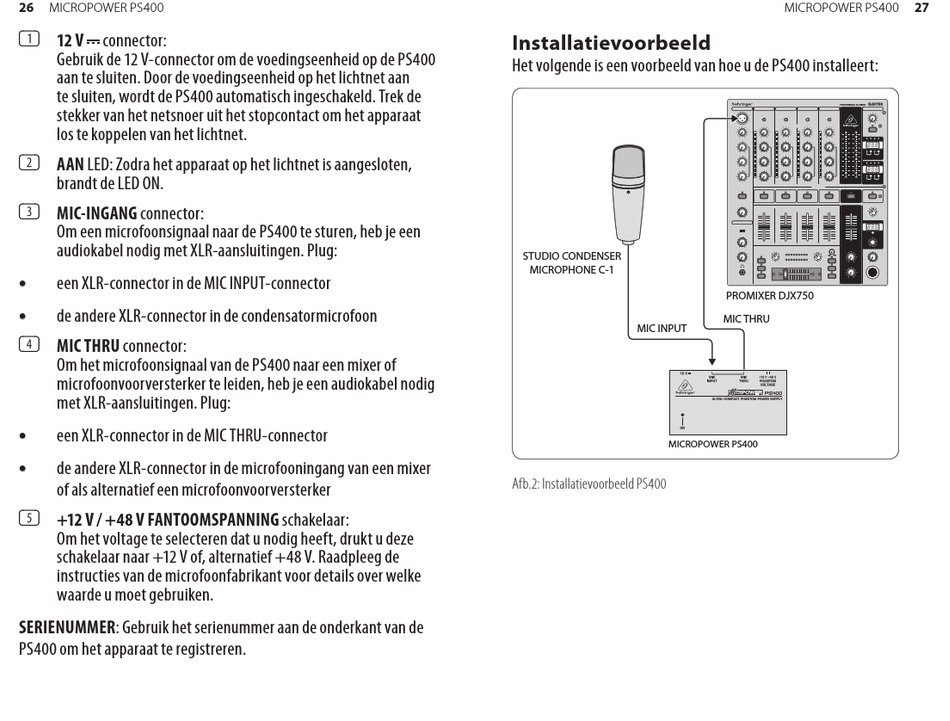

Installatievoorbeeld
Het volgende is een voorbeeld van hoe u de PS400 installeert:
STUDIO CONDENSER
MICROPHONE C-1
MIC INPUT
MICROPOWER PS400
Afb.2: Installatievoorbeeld PS400
MICROPOWER PS400
PROMIXER DJX750
MIC THRU
27
