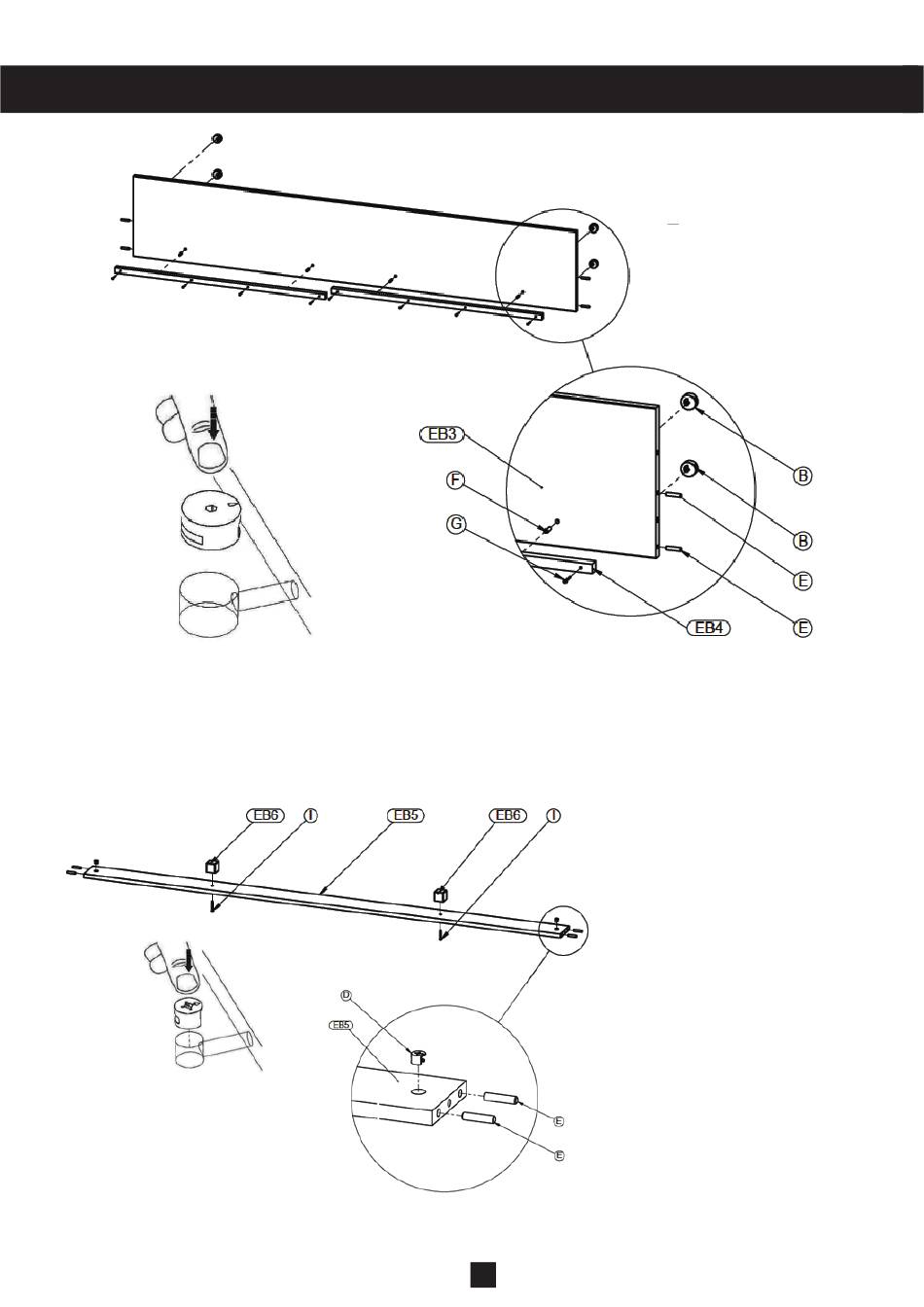

Stap 4.3 : Gebruik de hoge bedsponde EB3, twee steunprofi elen EB4, vier maxifi x B, vier houten drevels E, vier houten
drevels F en acht houtschroeven G
Duw twee houten drevels (E) in de boringen op de uiteinden van de bedsponde (EB3). Plaats de steunprofi elen (EB4) op
de boringen onderaan de bedsponde. Duw acht houtschroeven (G) in de boringen van de steunprofi elen en draai vast in
de bedsponde. Duw vier houten drevels (F) in de boringen boven de bedprofi elen. Duw twee maxifi x (B) in de boringen
op de buitenkant van de bedsponde.
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T
MINI MEZZANINE 0101Q001
De hoge bedsponde is nu code AB-3.
T 0032 9 380 80 95
Stap 4.4 : Gebruik de dwarsbalk
EB5, twee steunvoetjes EB6, twee
minifi x D, vier houten drevels E en
twee houtschroeven I
Duw twee houten drevels (E) in de
boringen op de uiteinden van de
dwarsbalk (EB5). Plaats de steun-
voeten (EB6) op de boringen onder-
aan de dwarsbalk. Duw twee hout-
schroeven (I) in de boringen van
de steunvoeten en draai vast in de
dwarsbalk. Duw een minifi x (D) in de
boringen op de buitenkant van de
dwarsbalk.
De dwarsbalk is nu code AB-4.
6
