Quax MINI MEZZANINE 0101Q001 Bauanleitung Seite 18

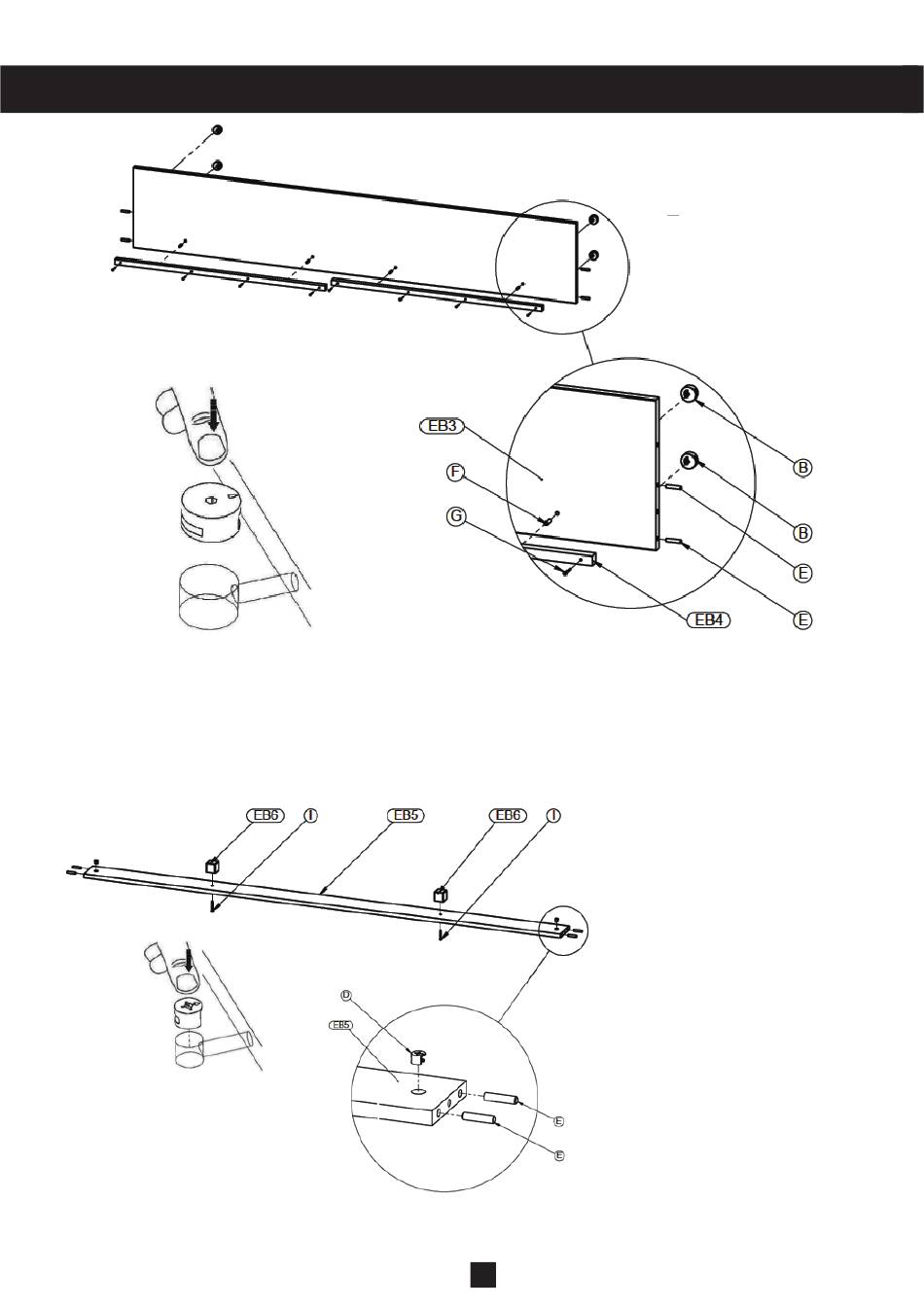

Schritt 4.3 : Verwenden Sie die hintere Bettseite EB3, zwei Tragprofi le EB4, vier Maxifi x B, vier Holzdübel E, vier Holz-
dübel F und acht Holzschrauben G
Drücken Sie zwei Holzdübel (E) in die Bohrungen an den Enden der Bettseiten (EB3). Legen Sie die Stützprofi le (EB4)
auf die Bohrungen unten des Bettrahmens. Drücken Sie acht Holzschrauben (G) in die Bohrungen der Tragprofi le und
ziehen Sie diese in der Bettschiene fest. Drücken Sie vier Holzdübel (F) in die Löcher oben den Stützprofi len. Drücken
Sie zwei Maxifi x (B) in die Bohrungen an der Außenseite der Bettseite.
hintere Bettseite ist jetzt Code AB-3.
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T
MINI MEZZANINE 0101Q001
T 0032 9 380 80 95
Die vordere Bettseite ist jetzt Code AB-2. Die
Schritt 4.4 : Verwenden Sie die
Querstange EB5, zwei Stützfüße
EB6, zwei Minifi x D, vier Holzdübel
E und zwei Holzschrauben I
Drücken Sie zwei Holzdübel (E) in
die Bohrungen an den Enden der
Querstange (EB5). Setzen Sie die
Stützfüße (EB6) auf die Bohrungen
unten an der Querstange. Drücken
Sie zwei Holzschrauben (I) in die
Bohrungen der Stützfüße und in die
Querstange anziehen. Drücken Sie
ein Minifi x (D) in die Bohrungen an
der Außenseite der Querstange.
Die Querlatte ist jetzt Code AB-4.
18
