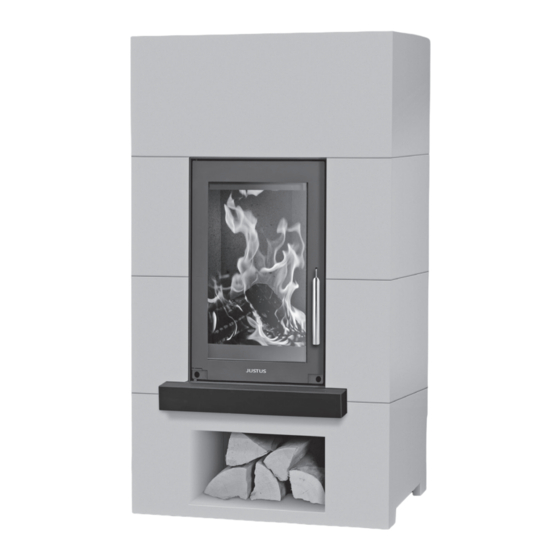

Justus Centro Bedienungs- Und Montageanleitung
Kaminbausatz
Verwandte Anleitungen für Justus Centro
Inhaltszusammenfassung für Justus Centro
- Seite 1 Bedienungs- und Montageanleitung für Kaminbausatz Manuel d´installation et d´utilisation pour poêle cheminée JUSTUS Centro 293 0609 000 · 2101...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis D / AT / CH JUSTUS-Werksgarantie Begrüßung Maßzeichnungen Kundendienst / Ersatzteile Leistungserklärung 1. Beschreibung EU-Konformitätserklärung 2. Allgemeines CE-Kennzeichnung 2.1 Externe Verbrennungsluftversorgung Energielabel und Produktdatenblatt 2.2 Bauart Technische Dokumentation 3. Rauchrohranschluss und Geräte-Kenndaten* Umschlagseite hinten Aufstellung des Kaminofens 3.1 Rauchrohranschluss 3.2 Aufstellung des Kaminofens... -
Seite 3: Österreich
Sehr geehrter Kundin, JUSTUS GmbH sehr geehrter Kunde, Oranier Straße 1 35708 Haiger / Sechshelden JUSTUS-Kaminöfen bieten Ihnen ausgereifte und Telefon: +49 (0) 27 71 / 2630-200 zuverlässige Technik, Funktionalität und anspre- chendes Design. Kundenservice / Ersatzteile E-mail Kundenservice: Kundenservice@justus.de Sollten Sie trotz unserer sorgfältigen Qualitäts-... - Seite 4 Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betrei- ber dieses Kaminbausatzes ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anweisungen nicht beachtet werden. Wir danken für Ihr Verständnis! Bitte beachten Sie: Prüfen Sie vor Aufstellung und Betrieb unbedingt, ob evtl.
-
Seite 5: Beschreibung
1. Beschreibung Abb. 1 Die Kaminanlage ist nach EN 13240 Bauart 1 geprüft und für den gesamten Europäischen Raum zugelassen. Die Kaminanlage besteht Rauchrohröffnung aus mehreren vorgefertigten Bauteilen, und lässt sich in kurzer Zeit installieren. Alle zur Aufstellung notwendigern Bauteile sind im Lie- ferumfang enthalten. -
Seite 6: Bauart
2.2 Bauart 3. Rauchrohranschluss und Aufstellung des Kaminofens Die in dieser Anleitung beschriebene Kamin- ofen-Serie entspricht der „Bauart 1“. 3.1 Rauchrohranschluss Kaminöfen dieser Bauart verfügen über mit einem Federmechanismus versehene, selbst- Zum Anschluss an den Schornstein sollte ein schließende Feuerraumtüren und sind aus- Rauchrohr aus 2 mm dickem Stahlblech ver- schließlich für den Betrieb mit geschlossenem wendet werden. -
Seite 7: Aufstellung Des Kaminofens
3.2 Aufstellung des Kaminofens Die Mindestabstände beziehen sich auf brenn- bare oder tragende Wände. In anderen Fällen Bei der Aufstellung müssen die Brandschutz- können die Wandabstände verringert werden. regeln nach FeuVo (Mindestabstände; siehe Bei hochwärmegedämmten Wänden mit ei- Abb. 2) eingehalten werden. nem U-Wert <0,4 W/(m ·K) vergrößert sich FeuVo („Verordnung über Feuerungsanlagen... -
Seite 8: Technische Daten
4. Technische Daten Kaminofen Typ: Centro Abgasmassenstrom: 7,0 g/s Bauart: Förderdruck bei NWL: 12,0 Pa Nennwärmeleistung: 7,0 kW Abgastemperatur am Stutzen: 308 °C Wärmeleistungsbereich: Zugelassene Brennstoffe: - Scheitholz Energieeffizienzklasse: <25% Feuchtigkeitsgehalt Energieeffizienzindex EEI: 106 (bevorzugter Brennstoff) Raumheizvermögen - Holzbriketts DIN 18893 max. -
Seite 9: Betrieb Des Kaminofens
5. Betrieb des Kaminofens Schließen Sie niemals alle Luftschieber, solange der Ofen noch in Betrieb ist! 5.1 Allgemeine Es besteht Verpuffungsgefahr durch Ent- Sicherheitshinweise zündung unverbrannter Brenngase! Für den sicheren Betrieb Ihres Kaminofens Achtung! Durch den Ab- sind folgende Sicherheitshinweise unbe- brand Brennmaterial dingt zu beachten:... -
Seite 10: Geeignete Brennstoffe
- Entzünden Sie die Anzündwürfel und lehnen Das richtige Heizen des Kaminofens erfordert et- Sie die Feuerraumtür vorerst nur an (nicht voll- was Übung. Insbesondere die Holzart, die Dicke ständig schließen!). Dadurch wird vermieden, der Holzscheite und deren Trocknungsgrad sowie dass die entstehenden Rauchgase an der der momentane Förderdruck sind Parameter, die situationsbedingt variieren und die eine Anpassung... -
Seite 11: Heizen Mit Braunkohlebriketts
5.5 Heizen mit Braunkohlebriketts 5.7 Maximale Aufgabemengen und Luftein- (nicht für Österreich): stellung bei Nennwärmeleistung (NWL) - Erzeugen Sie zunächst eine Grundglut mit Für Brennstoff Holz: Holz. Brennstoffmenge: 3 Scheite - Legen Sie dann 2-3 Braunkohlebriketts quer (ca. 2,5 - 3,0 kg) in den Feuerraum. -
Seite 12: Reinigung Und Pflege
5.9 Reinigung und Pflege Hinweis: Die Oberflächen des Ofens dürfen nicht mit Achtung! „scharfen“ Putzmitteln ge- Der Kaminofen darf nur im reinigt werden. Verwenden vollständig erkalteten Zu- Sie lediglich ein sauberes, stand gereinigt werden! trockenes Staubtuch. 5.10 Schornsteinbrand Jährlich mindestens einmal, im Bedarfsfall auch häufiger, sollten die Ruß- und Aschen- Wird ungeeigneter oder zu feuchter Brennstoff ablagerungen im Rauchrohr, sowie im Feuer-... -
Seite 13: Aufbau Und Montage
7. Aufbau und Montage Seitenelement rechts (1x) Hinweis: Wir empfehlen dringend, den Aufbau und die Montage des Kaminbausatzes mit 2 Perso- nen durchzuführen. Bei Anlieferung ist der Kaminbausatz aus Gewichtsgründen auf 2 Transportpaletten verteilt. Die Transportpalette mit dem Aufkleber 4801 01 trägt den Heizeinsatz, der nicht in der Teileleiste der Verkleidung erscheint. - Seite 14 Unterleg- Abschirmblech vorne und hinten (je scheibe (8x) Schraube M6x45 (6x) Abschlusselement (1x) Schraube M6x10 (2x) Obere Rückwand (1x) Anschluss- Anschluss- Anschluss- element (2x) element (4x) element (2x) Konvektionsgitter (1x) Sims (1x)
- Seite 15 Nachdem der Anschluss für den Schorn- Schritt 1 stein vorbereitet sowie für den Fussboden- schutz (Brandschutz) gesorgt wurde, kann mit vorbereitenden Montagearbeiten be- gonnen werden: Schritt 1 Die Grundplatte (A) weist 1 Durchführung Vorperforierte nach unten, die untere Rückwand (F) 1 vor- Durchführung perforierte Durchführung nach hinten für eine eventuell notwendige externe Verbrennungs-...
- Seite 16 Schritt 3 Heizeinsatz Höhenverstellbarer Gerätefuß Positionieren Sie nun den Heizeinsatz ge- Hinweis: mäß obiger Abbildung auf dem Sockel (C) Soll der Rauchrohranschluss und richten Sie den den Heizeinsatz entspre- nach hinten erfolgen, muß der chend den Maßangaben in der obigen Abbil- Heizeinsatz zum Einfädeln des dung aus.
- Seite 17 Schritt 4 Hängen Sie zunächst das Abschirmblech hi- ten (H) in die 4 Aufnahmehaken am Heizein- satz ein. Befestigen Sie anschließend das Abschirm- blech vorne (H) gemäß obenstehender Ab- bildungen mit 2 Schrauben M6x10 (O) und Scheiben M6 (M) am Heizeinsatz.
- Seite 18 Schritt 5 Schritt 5 Bei wandbündiger Aufstellung des Gerätes sind die Anschlusselemente (P) (2x) und (Q) (4x) zwischen die Seitenelemente (D) bzw. (E) und die Aufstellwand einzubringen. Durch die Anschlusselemente entsteht ein Luftspalt zwischen Gerät und Wand. Dieser dient zur Abführung der Rückwandtemperatu- ren in den Aufstellraum.
- Seite 19 Schritt 6 Schritt 6 Die untere Rückwand (F) wird von oben in die Nuten an der Rückseite von Seitenele- ment links (E) und Seitenelement rechts (D) gemäß nebenstehender Abbildung so einge- setzt, dass die Unterkante auf der Grundplat- te (A) sitzt. Jetzt kann, falls erforderlich, der Anschluss für externe Verbrennungsluftversorgung von unten oder hinten zum Heizeinsatz hergestellt...
- Seite 20 Schritt 9 Schritt 9 Sichern Sie die mittlere Rückwand (G) an der Rückseite von Seitenelement links (E) und Seitenelement rechts (D) gemäß neben- stehender Abbildung mit jeweils 1 Schraube M6x45 (N) und Scheibe M6 (M). Schritt 10 Schritt 10 Nur bei Rauchrohranschluss nach hinten! Versehen Sie die mittlere Rückwand (G) mit einer Öffnung für das Rauchrohr:...
- Seite 21 Schritt 12 Schritt 12 Sichern Sie die obere Rückwand (J) an der Rückseite des Abschlusselements (I) gemäß nebenstehender Abbildung links und rechts mit jeweils 1 Schraube M6x45 (N) und Scheibe M6 (M). Schritt 13 Schritt 13 Nun wird das Abschlusselement (I) von oben aufgesetzt.
- Seite 22 Schritt 15 Schritt 15 Legen Sie das Konvektionsgitter (K) von oben in die Öffnung des Abschlusselemen- tes (I). Soll das Rauchrohr von oben angeschlossen werden, brechen Sie zuvor die erforderliche Öffnung aus, nachdem Sie die Haltestege der vorperforierten Öffnung mit einem Sägeblatt durchgesägt haben.
-
Seite 23: Justus-Werksgarantie
Raumverschmutzungen, die durch Zer- 3. Durch Inanspruchnahme der Werksgarantie verlän- setzungsprodukte organischer Staubanteile hervor- gert sich die Garantiezeit weder für das JUSTUS-Gerät gerufen werden und deren Pyrolyseprodukte sich als noch für neu eingebaute Teile. Ausgewechselte Teile dunkler Belag auf Tapeten, Möbeln, Textilien und Ofen- gehen in unser Eigentum über. -
Seite 47: Maßzeichnungen
Maßzeichnungen / Schémas et dimensions ELV = Anschluss für externe Verbrennungsluftversorgung ELV = Raccordement prise d’air extérieur... - Seite 48 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 360...
- Seite 52 Variante / Identification Code / Références type d’appareil: Beton Schiefer 4801 90 A01 Concrete slate Béton / Ardoise Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
