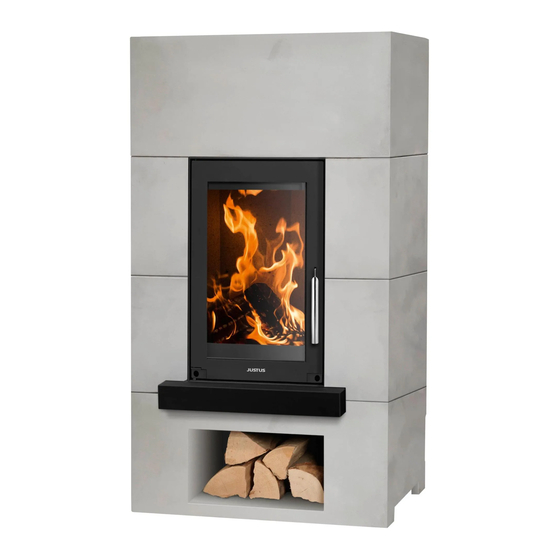

- Seite 1 Bedienungs- und Montageanleitung für Kaminbausatz Manuel d´installation et d´utilisation pour poêle cheminée JUSTUS Centro I 293 0609 000 · 1048...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis D / AT / CH JUSTUS-Werksgarantie Begrüßung Maßzeichnungen Eine Bitte... Entsorgung der Verpackung Leistungserklärung CE-Kennzeichnung 1. Beschreibung Energielabel und Produktdatenblatt 2. Allgemeines nach EU-Verordnung 2.1 Externe Verbrennungsluftversorgung Geräte-Kenndaten* Umschlagseite hinten 2.2 Bauart 3. Rauchrohranschluss und Aufstellung des Kaminofens 3.1 Rauchrohranschluss 3.2 Aufstellung des Kaminofens... -
Seite 3: Begrüßung
Sehr geehrter Kunde, wir beglückwünschen Sie zum Kauf eines JUSTUS- JUSTUS GmbH Gerätes! Oranier Straße 1 35708 Haiger / Sechshelden JUSTUS-Geräte bieten Ihnen ausgereifte und Telefon: +49 (0) 27 71 / 2630-200 zuverlässige Technik, Funktionalität und anspre- chendes Design. Kundenservice / Ersatzteile email Kundenservice: kundendienst@justus.de... - Seite 4 Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betrei- ber dieses Kaminbausatzes ist verp ichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anweisungen nicht beachtet werden. Wir danken für Ihr Verständnis! Bitte beachten Sie: Prüfen Sie vor Aufstellung und Betrieb unbedingt, ob evtl.
-
Seite 5: Beschreibung
1. Beschreibung Abb. 1 Die Kaminanlage ist nach EN 13240 Bauart 1 geprüft und für den gesamten Europäischen Raum zugelassen. Die Kaminanlage besteht Rauchrohröffnung aus mehreren vorgefertigten Bauteilen, und lässt sich in kurzer Zeit installieren. Alle zur Aufstellung notwendigern Bauteile sind im Lie- ferumfang enthalten. -
Seite 6: Bauart
3. Rauchrohranschluss und 2.2 Bauart Aufstellung des Kaminofens Die in dieser Anleitung beschriebene Kamin- ofen-Serie entspricht der „Bauart 1“. 3.1 Rauchrohranschluss Kaminöfen dieser Bauart verfügen über mit Zum Anschluss an den Schornstein sollte ein einem Federmechanismus versehene, selbst- Rauchrohr aus 2 mm dickem Stahlblech ver- schließende Feuerraumtüren und sind aus- wendet werden. -
Seite 7: Aufstellung Des Kaminofens
3.2 Aufstellung des Kaminofens Achtung! Bei der Aufstellung müssen die Brandschutz- Beachten Sie in jedem Fall regeln nach FeuVo (Mindestabstände; siehe zu Ihrer eigenen Sicherheit Abb. 2) eingehalten werden. die erforderlichen Mindest- FeuVo („Verordnung über Feuerungsanlagen abstände zu Aufstellwänden, und Brennstof agerung“, kurz: Feuerungsver- brennbaren Einrichtungsge- ordnung) ist die rechtliche Grundlage für das genständen und zum Schutz... -
Seite 8: Technische Daten
4. Technische Daten Kaminofen Typ: Centro I Abgasmassenstrom: 7,0 g/s Bauart: Förderdruck bei NWL: 12,0 Pa Nennwärmeleistung: 7,0 kW Abgastemperatur am Stutzen: 308 °C Wärmeleistungsbereich: Zugelassene Brennstoffe: - Scheitholz Energieef zienzklasse: <25% Feuchtigkeitsgehalt Energieef zienzindex EEI: 107 (bevorzugter Brennstoff) Raumheizvermögen - Holzbriketts DIN 18893 max. -
Seite 9: Betrieb Des Kaminofens
5. Betrieb des Kaminofens Schließen Sie niemals alle Luftschieber, solange der Ofen noch in Betrieb ist! 5.1 Allgemeine Es besteht Verpuffungsgefahr durch Ent- Sicherheitshinweise zündung unverbrannter Brenngase! Für den sicheren Betrieb Ihres Kaminofens Achtung! Durch den Ab- sind folgende Sicherheitshinweise unbe- brand Brennmaterial dingt zu beachten:... -
Seite 10: Geeignete Brennstoffe
- Öffnen Sie nach etwa 5–10 Min., wenn sich 5.3 Geeignete Brennstoffe das Feuer gut entwickelt hat, die Feuerraumtür Der Kaminofen ist zur Verbrennung von na- vorsichtig und legen Sie 1 bis 2 etwa armdicke turbelassenem Scheitholz, Holzbriketts und Holzscheite nach. Schließen nun die Feuer- Braunkohlebriketts geeignet. -
Seite 11: Heizen Mit Braunkohlebriketts
5.5 Heizen mit Braunkohlebriketts 5.7 Maximale Aufgabemengen und Luftein- stellung bei Nennwärmeleistung (NWL) - Erzeugen Sie zunächst eine Grundglut mit Holz. Für Brennstoff Holz: - Legen Sie dann 2-3 Braunkohlebriketts quer Brennstoffmenge: 3 Scheite in den Feuerraum. Das dritte Brikett darf oben- (ca. -
Seite 12: Reinigung Und Ege
5. Reinigung und P ege Hinweis: Die Ober ächen des Ofens dürfen nicht mit Achtung! „scharfen“ Putzmitteln ge- Der Kaminofen darf nur im reinigt werden. Verwenden vollständig erkalteten Zu- Sie lediglich ein sauberes, stand gereinigt werden! trockenes Staubtuch. 5.10 Schornsteinbrand Jährlich mindestens einmal, im Bedarfsfall auch häu ger, sollten die Ruß- und Ascheabla- Wird ungeeigneter oder zu feuchter Brennstoff... -
Seite 13: Aufbau Und Montage
7. Aufbau und Montage Seitenelement rechts (1x) Hinweis: Wir empfehlen dringend, den Aufbau und die Montage des Kaminbausatzes mit 2 Perso- nen durchzuführen. Bei Anlieferung ist der Kaminbausatz aus Gewichtsgründen auf 2 Transportpaletten verteilt. Die Transportpalette mit dem Aufkleber 4801 01 trägt den Heizeinsatz, der nicht in der Teileleiste der Verkleidung erscheint. - Seite 14 Unterleg- Abschirmblech vorne und hinten (je scheibe (8x) Schraube M6x45 (6x) Abschlusselement (1x) Schraube M6x10 (2x) Obere Rückwand (1x) Anschluss- Anschluss- Anschluss- element (2x) element (4x) element (2x) Konvektionsgitter (1x) Sims (1x)
- Seite 15 Nachdem der Anschluss für den Schorn- Schritt 1 stein vorbereitet sowie für den Fussboden- schutz (Brandschutz) gesorgt wurde, kann mit vorbereitenden Montagearbeiten be- gonnen werden: Schritt 1 Die Grundplatte (A) weist 1 Durchführung Vorperforierte nach unten, die untere Rückwand (F) 1 vor- Durchführung perforierte Durchführung nach hinten für eine eventuell notwendige externe Verbrennungs-...
- Seite 16 Schritt 3 Heizeinsatz Höhenverstellbarer Gerätefuß Positionieren Sie nun den Heizeinsatz ge- Hinweis: mäß obiger Abbildung auf dem Sockel (C) Soll der Rauchrohranschluss und richten Sie den den Heizeinsatz entspre- nach hinten erfolgen, muß der chend den Maßangaben in der obigen Abbil- Heizeinsatz zum Einfädeln des dung aus.
- Seite 17 Schritt 4 Hängen Sie zunächst das Abschirmblech hi- ten (H) in die 4 Aufnahmehaken am Heizein- satz ein. Befestigen Sie anschließend das Abschirm- blech vorne (H) gemäß obenstehender Ab- bildungen mit 2 Schrauben M6x10 (O) und Scheiben M6 (M) am Heizeinsatz.
- Seite 18 Schritt 5 Schritt 5 Bei wandbündiger Aufstellung des Gerätes sind die Anschlusselemente (P) (2x) und (Q) (4x) zwischen die Seitenelemente (D) bzw. (E) und die Aufstellwand einzubringen. Durch die Anschlusselemente entsteht ein Luftspalt zwischen Gerät und Wand. Dieser dient zur Abführung der Rückwandtemperatu- ren in den Aufstellraum.
- Seite 19 Schritt 6 Schritt 6 Die untere Rückwand (F) wird von oben in die Nuten an der Rückseite von Seitenele- ment links (E) und Seitenelement rechts (D) gemäß nebenstehender Abbildung so einge- setzt, dass die Unterkante auf der Grundplat- te (A) sitzt. Jetzt kann, falls erforderlich, der Anschluss für externe Verbrennungsluftversorgung von unten oder hinten zum Heizeinsatz hergestellt...
- Seite 20 Schritt 9 Schritt 9 Sichern Sie die mittlere Rückwand (G) an der Rückseite von Seitenelement links (E) und Seitenelement rechts (D) gemäß neben- stehender Abbildung mit jeweils 1 Schraube M6x45 (N) und Scheibe M6 (M). Schritt 10 Schritt 10 Nur bei Rauchrohranschluss nach hinten! Versehen Sie die mittlere Rückwand (G) mit einer Öffnung für das Rauchrohr:...
- Seite 21 Schritt 12 Schritt 12 Sichern Sie die obere Rückwand (J) an der Rückseite des Abschlusselements (I) gemäß nebenstehender Abbildung links und rechts mit jeweils 1 Schraube M6x45 (N) und Scheibe M6 (M). Schritt 13 Schritt 13 Nun wird das Abschlusselement (I) von oben aufgesetzt.
- Seite 22 Schritt 15 Schritt 15 Legen Sie das Konvektionsgitter (K) von oben in die Öffnung des Abschlusselemen- tes (I). Soll das Rauchrohr von oben angeschlossen werden, brechen Sie zuvor die erforderliche Öffnung aus, nachdem Sie die Haltestege der vorperforierten Öffnung mit einem Sägeblatt durchgesägt haben.
-
Seite 23: Justus-Werksgarantie
Teile aus Eisen und Schamotte (z.B. Stahl-Guss- 3. Durch Inanspruchnahme der Werksgarantie verlän- oder Schamotteauskleidungen). gert sich die Garantiezeit weder für das JUSTUS-Gerät Wir haften nicht für mittelbare und unmittelbare Schä- noch für neu eingebaute Teile. Ausgewechselte Teile den, die durch die Geräte verursacht werden. Dazu gehen in unser Eigentum über. -
Seite 24: Maßzeichnungen
Maßzeichnungen / Schémas et dimensions ELV = Anschluss für externe Verbrennungsluftversorgung ELV = Raccordement prise d’air extérieur... - Seite 25 Leistungserklärung / Performances déclarées...
-
Seite 26: Leistungserklärung
CE Kennzeichnung ( CE marking ) ( Marquage CE ) Der Hersteller JUSTUS GmbH (The manufacturer) Werk 14 (Le fabricant) Oranier Straße 1 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung (declares under our responsibility that the produkt “Room heater by solid fuel“ with trade name ) (certifie par la présente que le produit «... -
Seite 27: Energielabel Und Produktdatenblatt Nach Eu-Verordnung
Label énergétique et fiche produit selon les normes EU Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Product data sheet in accordance to (EU) 2015/1186 Annex IV/ Label énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV Warenzeichen JUSTUS GmbH / trademark/ marque Modell Centro / model/ modèle... - Seite 28 Variante / Identi cation Code / Références type d’appareil: Beton Schiefer 4801 90 A01 Concrete slate Béton / Ardoise Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
