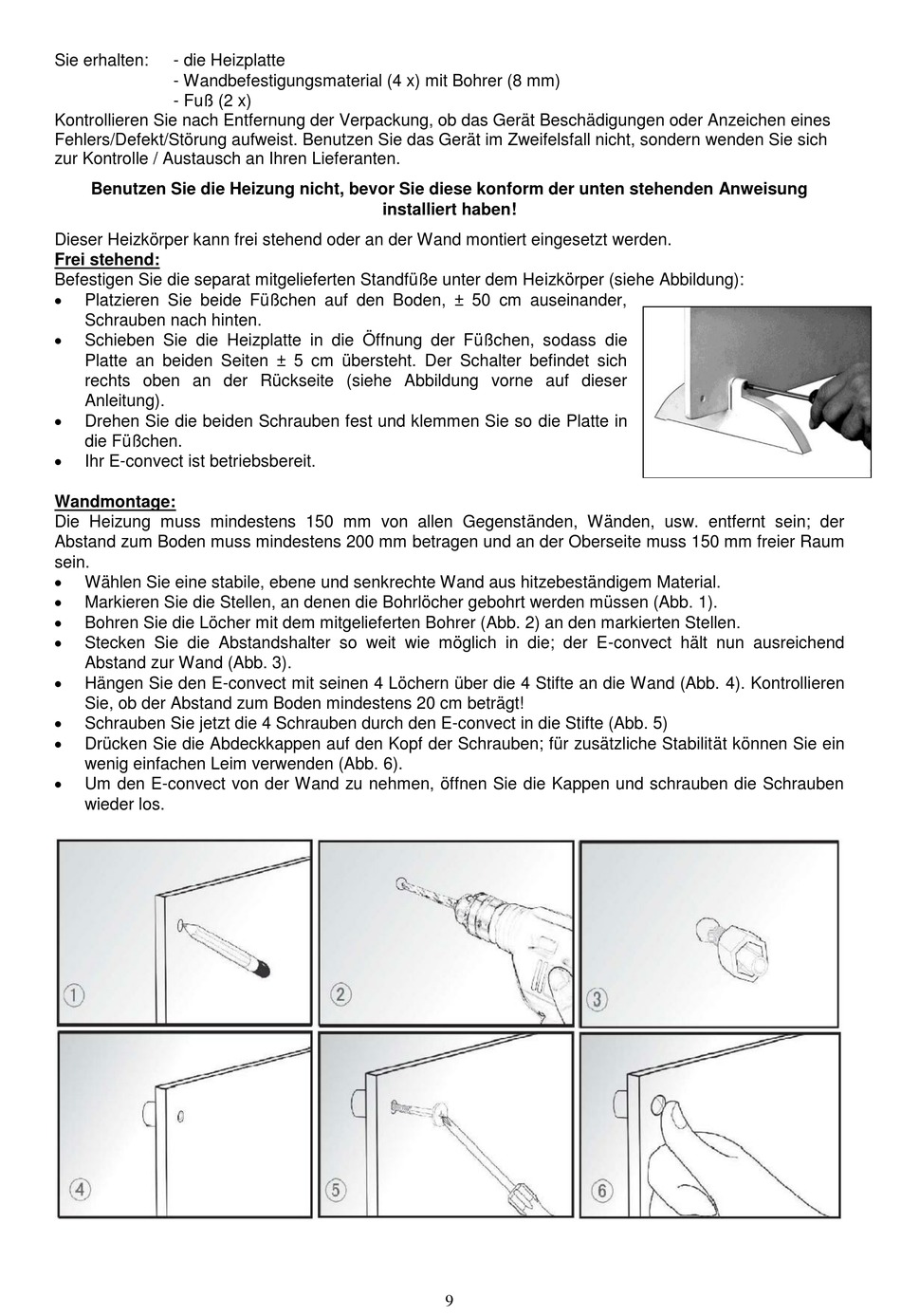

EUROM E-convect Bedienungsanleitung Seite 9

Sie erhalten: - die Heizplatte
- Wandbefestigungsmaterial (4 x) mit Bohrer (8 mm)
- Fuß (2 x)
Kontrollieren Sie nach Entfernung der Verpackung, ob das Gerät Beschädigungen oder Anzeichen eines
Fehlers/Defekt/Störung aufweist. Benutzen Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich
zur Kontrolle / Austausch an Ihren Lieferanten.
Benutzen Sie die Heizung nicht, bevor Sie diese konform der unten stehenden Anweisung
Dieser Heizkörper kann frei stehend oder an der Wand montiert eingesetzt werden.
Frei stehend:
Befestigen Sie die separat mitgelieferten Standfüße unter dem Heizkörper (siehe Abbildung):

Platzieren Sie beide Füßchen auf den Boden, ± 50 cm auseinander,
Schrauben nach hinten.

Schieben Sie die Heizplatte in die Öffnung der Füßchen, sodass die
Platte an beiden Seiten ± 5 cm übersteht. Der Schalter befindet sich
rechts oben an der Rückseite (siehe Abbildung vorne auf dieser
Anleitung).

Drehen Sie die beiden Schrauben fest und klemmen Sie so die Platte in
die Füßchen.

Ihr E-convect ist betriebsbereit.
Wandmontage:
Die Heizung muss mindestens 150 mm von allen Gegenständen, Wänden, usw. entfernt sein; der
Abstand zum Boden muss mindestens 200 mm betragen und an der Oberseite muss 150 mm freier Raum
sein.

Wählen Sie eine stabile, ebene und senkrechte Wand aus hitzebeständigem Material.

Markieren Sie die Stellen, an denen die Bohrlöcher gebohrt werden müssen (Abb. 1).

Bohren Sie die Löcher mit dem mitgelieferten Bohrer (Abb. 2) an den markierten Stellen.

Stecken Sie die Abstandshalter so weit wie möglich in die; der E-convect hält nun ausreichend
Abstand zur Wand (Abb. 3).

Hängen Sie den E-convect mit seinen 4 Löchern über die 4 Stifte an die Wand (Abb. 4). Kontrollieren
Sie, ob der Abstand zum Boden mindestens 20 cm beträgt!

Schrauben Sie jetzt die 4 Schrauben durch den E-convect in die Stifte (Abb. 5)

Drücken Sie die Abdeckkappen auf den Kopf der Schrauben; für zusätzliche Stabilität können Sie ein
wenig einfachen Leim verwenden (Abb. 6).

Um den E-convect von der Wand zu nehmen, öffnen Sie die Kappen und schrauben die Schrauben
wieder los.
installiert haben!
9
