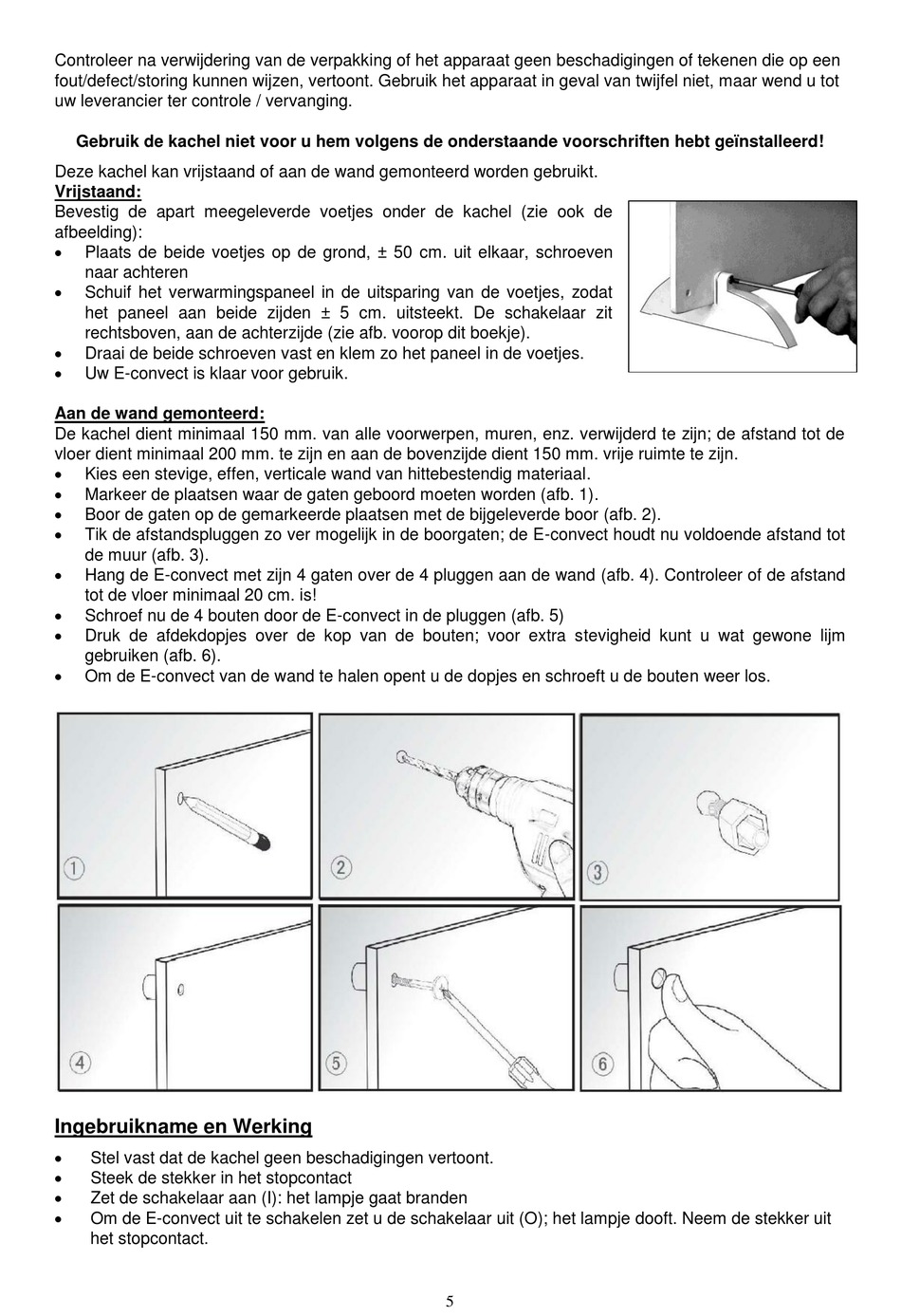

Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een
fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot
uw leverancier ter controle / vervanging.
Gebruik de kachel niet voor u hem volgens de onderstaande voorschriften hebt geïnstalleerd!
Deze kachel kan vrijstaand of aan de wand gemonteerd worden gebruikt.
Vrijstaand:
Bevestig de apart meegeleverde voetjes onder de kachel (zie ook de
afbeelding):
Plaats de beide voetjes op de grond, ± 50 cm. uit elkaar, schroeven
naar achteren
Schuif het verwarmingspaneel in de uitsparing van de voetjes, zodat
het paneel aan beide zijden ± 5 cm. uitsteekt. De schakelaar zit
rechtsboven, aan de achterzijde (zie afb. voorop dit boekje).
Draai de beide schroeven vast en klem zo het paneel in de voetjes.
Uw E-convect is klaar voor gebruik.
Aan de wand gemonteerd:
De kachel dient minimaal 150 mm. van alle voorwerpen, muren, enz. verwijderd te zijn; de afstand tot de
vloer dient minimaal 200 mm. te zijn en aan de bovenzijde dient 150 mm. vrije ruimte te zijn.
Kies een stevige, effen, verticale wand van hittebestendig materiaal.
Markeer de plaatsen waar de gaten geboord moeten worden (afb. 1).
Boor de gaten op de gemarkeerde plaatsen met de bijgeleverde boor (afb. 2).
Tik de afstandspluggen zo ver mogelijk in de boorgaten; de E-convect houdt nu voldoende afstand tot
de muur (afb. 3).
Hang de E-convect met zijn 4 gaten over de 4 pluggen aan de wand (afb. 4). Controleer of de afstand
tot de vloer minimaal 20 cm. is!
Schroef nu de 4 bouten door de E-convect in de pluggen (afb. 5)
Druk de afdekdopjes over de kop van de bouten; voor extra stevigheid kunt u wat gewone lijm
gebruiken (afb. 6).
Om de E-convect van de wand te halen opent u de dopjes en schroeft u de bouten weer los.
Ingebruikname en Werking
Stel vast dat de kachel geen beschadigingen vertoont.
Steek de stekker in het stopcontact
Zet de schakelaar aan (I): het lampje gaat branden
Om de E-convect uit te schakelen zet u de schakelaar uit (O); het lampje dooft. Neem de stekker uit
het stopcontact.
5
