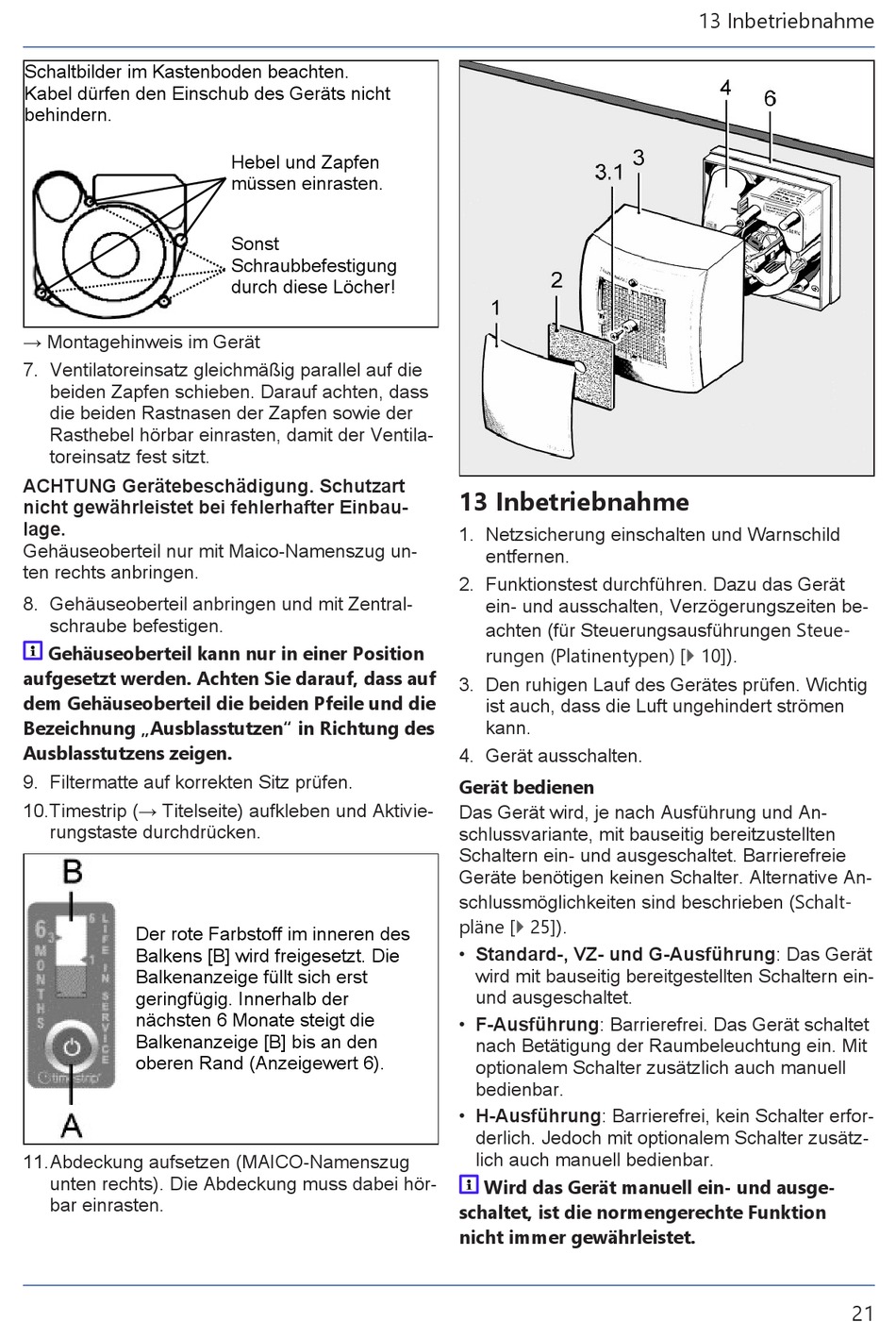

Inbetriebnahme - Maico ER-AP Montage- Und Betriebsanleitung

Schaltbilder im Kastenboden beachten.
Kabel dürfen den Einschub des Geräts nicht
behindern.
→ Montagehinweis im Gerät
7. Ventilatoreinsatz gleichmäßig parallel auf die
beiden Zapfen schieben. Darauf achten, dass
die beiden Rastnasen der Zapfen sowie der
Rasthebel hörbar einrasten, damit der Ventila-
toreinsatz fest sitzt.
ACHTUNG Gerätebeschädigung. Schutzart
nicht gewährleistet bei fehlerhafter Einbau-
lage.
Gehäuseoberteil nur mit Maico-Namenszug un-
ten rechts anbringen.
8. Gehäuseoberteil anbringen und mit Zentral-
schraube befestigen.
Gehäuseoberteil kann nur in einer Position
aufgesetzt werden. Achten Sie darauf, dass auf
dem Gehäuseoberteil die beiden Pfeile und die
Bezeichnung „Ausblasstutzen" in Richtung des
Ausblasstutzens zeigen.
9. Filtermatte auf korrekten Sitz prüfen.
10.Timestrip (→ Titelseite) aufkleben und Aktivie-
rungstaste durchdrücken.
Der rote Farbstoff im inneren des
Balkens [B] wird freigesetzt. Die
Balkenanzeige füllt sich erst
geringfügig. Innerhalb der
nächsten 6 Monate steigt die
Balkenanzeige [B] bis an den
oberen Rand (Anzeigewert 6).
11.Abdeckung aufsetzen (MAICO-Namenszug
unten rechts). Die Abdeckung muss dabei hör-
bar einrasten.
Hebel und Zapfen
müssen einrasten.
Sonst
Schraubbefestigung
durch diese Löcher!

13 Inbetriebnahme

1. Netzsicherung einschalten und Warnschild
entfernen.
2. Funktionstest durchführen. Dazu das Gerät
ein- und ausschalten, Verzögerungszeiten be-
achten (für Steuerungsausführungen Steue-
rungen (Platinentypen) [} 10]).
3. Den ruhigen Lauf des Gerätes prüfen. Wichtig
ist auch, dass die Luft ungehindert strömen
kann.
4. Gerät ausschalten.
Gerät bedienen
Das Gerät wird, je nach Ausführung und An-
schlussvariante, mit bauseitig bereitzustellten
Schaltern ein- und ausgeschaltet. Barrierefreie
Geräte benötigen keinen Schalter. Alternative An-
schlussmöglichkeiten sind beschrieben (Schalt-
pläne [} 25]).
• Standard-, VZ- und G-Ausführung: Das Gerät
wird mit bauseitig bereitgestellten Schaltern ein-
und ausgeschaltet.
• F-Ausführung: Barrierefrei. Das Gerät schaltet
nach Betätigung der Raumbeleuchtung ein. Mit
optionalem Schalter zusätzlich auch manuell
bedienbar.
• H-Ausführung: Barrierefrei, kein Schalter erfor-
derlich. Jedoch mit optionalem Schalter zusätz-
lich auch manuell bedienbar.
Wird das Gerät manuell ein- und ausge-
schaltet, ist die normengerechte Funktion
nicht immer gewährleistet.
13 Inbetriebnahme
