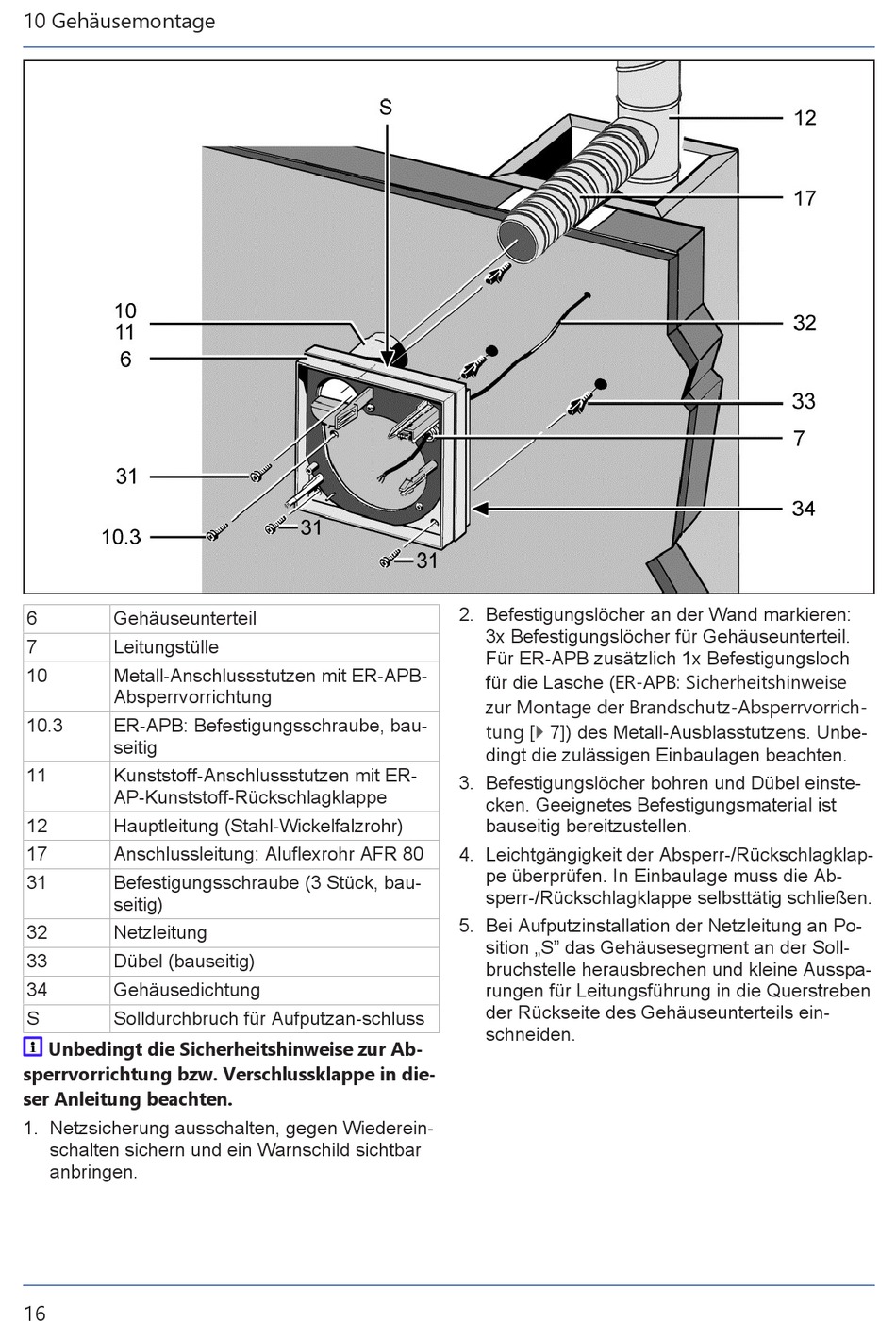

10 Gehäusemontage
6 Gehäuseunterteil
7 Leitungstülle
10 Metall-Anschlussstutzen mit ER-APB-
Absperrvorrichtung
10.3 ER-APB: Befestigungsschraube, bau-
seitig
11 Kunststoff-Anschlussstutzen mit ER-
AP-Kunststoff-Rückschlagklappe
12 Hauptleitung (Stahl-Wickelfalzrohr)
17 Anschlussleitung: Aluflexrohr AFR 80
31 Befestigungsschraube (3 Stück, bau-
seitig)
32 Netzleitung
33 Dübel (bauseitig)
34 Gehäusedichtung
S Solldurchbruch für Aufputzan-schluss
Unbedingt die Sicherheitshinweise zur Ab-
sperrvorrichtung bzw. Verschlussklappe in die-
ser Anleitung beachten.
1. Netzsicherung ausschalten, gegen Wiederein-
schalten sichern und ein Warnschild sichtbar
anbringen.
16
2. Befestigungslöcher an der Wand markieren:
3x Befestigungslöcher für Gehäuseunterteil.
Für ER-APB zusätzlich 1x Befestigungsloch
für die Lasche (ER-APB: Sicherheitshinweise
zur Montage der Brandschutz-Absperrvorrich-
tung [} 7]) des Metall-Ausblasstutzens. Unbe-
dingt die zulässigen Einbaulagen beachten.
3. Befestigungslöcher bohren und Dübel einste-
cken. Geeignetes Befestigungsmaterial ist
bauseitig bereitzustellen.
4. Leichtgängigkeit der Absperr-/Rückschlagklap-
pe überprüfen. In Einbaulage muss die Ab-
sperr-/Rückschlagklappe selbsttätig schließen.
5. Bei Aufputzinstallation der Netzleitung an Po-
sition „S" das Gehäusesegment an der Soll-
bruchstelle herausbrechen und kleine Ausspa-
rungen für Leitungsführung in die Querstreben
der Rückseite des Gehäuseunterteils ein-
schneiden.
