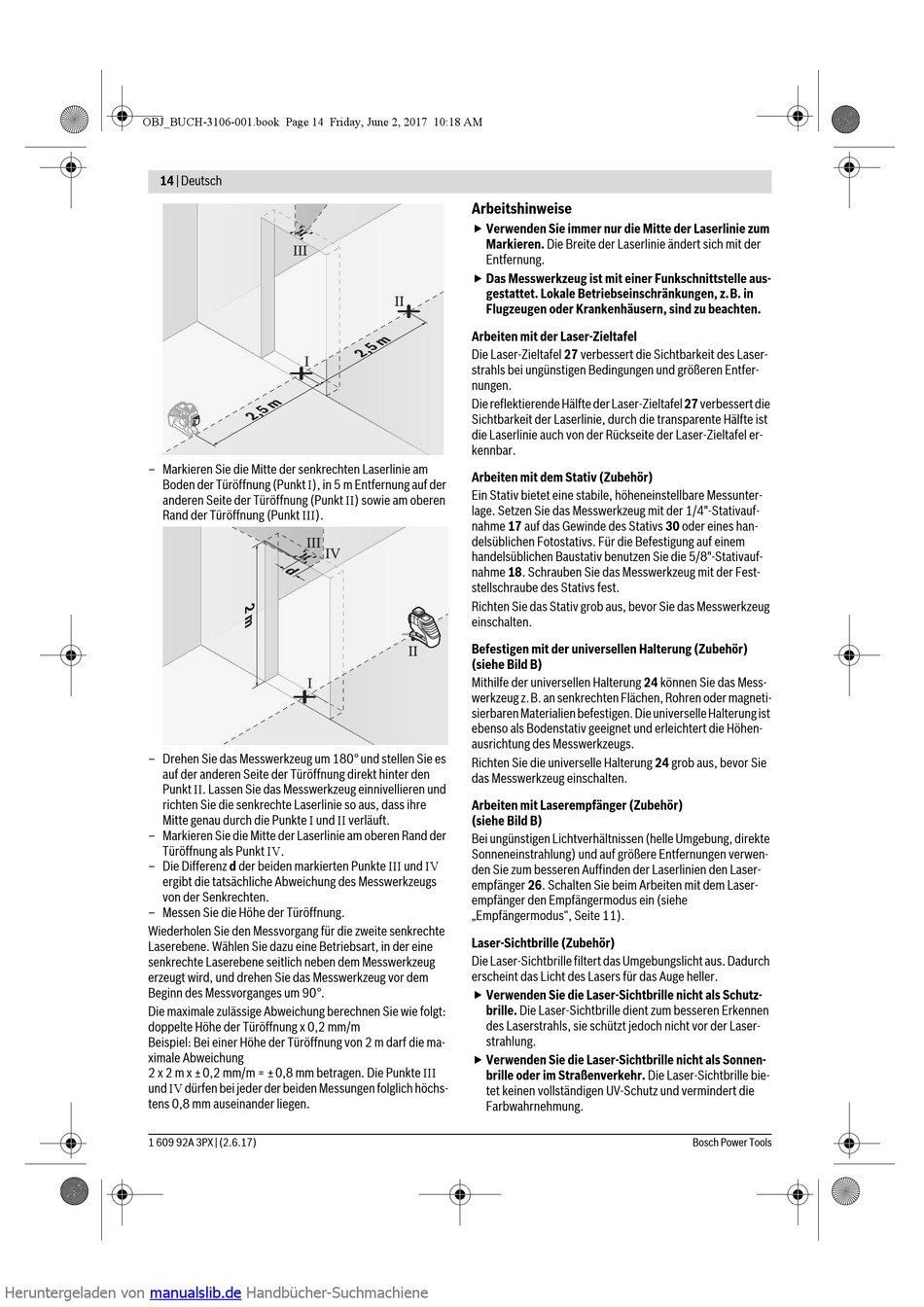

14 | Deutsch
– Markieren Sie die Mitte der senkrechten Laserlinie am
Boden der Türöffnung (Punkt I), in 5 m Entfernung auf der
anderen Seite der Türöffnung (Punkt II) sowie am oberen
Rand der Türöffnung (Punkt III).
– Drehen Sie das Messwerkzeug um 180° und stellen Sie es
auf der anderen Seite der Türöffnung direkt hinter den
Punkt II. Lassen Sie das Messwerkzeug einnivellieren und
richten Sie die senkrechte Laserlinie so aus, dass ihre
Mitte genau durch die Punkte I und II verläuft.
– Markieren Sie die Mitte der Laserlinie am oberen Rand der
Türöffnung als Punkt IV.
– Die Differenz d der beiden markierten Punkte III und IV
ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.
– Messen Sie die Höhe der Türöffnung.
Wiederholen Sie den Messvorgang für die zweite senkrechte
Laserebene. Wählen Sie dazu eine Betriebsart, in der eine
senkrechte Laserebene seitlich neben dem Messwerkzeug
erzeugt wird, und drehen Sie das Messwerkzeug vor dem
Beginn des Messvorganges um 90°.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung x 0,2 mm/m
Beispiel: Bei einer Höhe der Türöffnung von 2 m darf die ma-
ximale Abweichung
2 x 2 m x ±0,2 mm/m = ±0,8 mm betragen. Die Punkte III
und IV dürfen bei jeder der beiden Messungen folglich höchs-
tens 0,8 mm auseinander liegen.
1 609 92A 3PX | (2.6.17)
Heruntergeladen von manualslib.de Handbücher-Suchmachiene
Arbeitshinweise
 Verwenden Sie immer nur die Mitte der Laserlinie zum
Markieren. Die Breite der Laserlinie ändert sich mit der
Entfernung.
 Das Messwerkzeug ist mit einer Funkschnittstelle aus-
gestattet. Lokale Betriebseinschränkungen, z.B. in
Flugzeugen oder Krankenhäusern, sind zu beachten.
Arbeiten mit der Laser-Zieltafel
Die Laser-Zieltafel 27 verbessert die Sichtbarkeit des Laser-
strahls bei ungünstigen Bedingungen und größeren Entfer-
nungen.
Die reflektierende Hälfte der Laser-Zieltafel 27 verbessert die
Sichtbarkeit der Laserlinie, durch die transparente Hälfte ist
die Laserlinie auch von der Rückseite der Laser-Zieltafel er-
kennbar.
Arbeiten mit dem Stativ (Zubehör)
Ein Stativ bietet eine stabile, höheneinstellbare Messunter-
lage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativauf-
nahme 17 auf das Gewinde des Stativs 30 oder eines han-
delsüblichen Fotostativs. Für die Befestigung auf einem
handelsüblichen Baustativ benutzen Sie die 5/8"-Stativauf-
nahme 18. Schrauben Sie das Messwerkzeug mit der Fest-
stellschraube des Stativs fest.
Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug
einschalten.
Befestigen mit der universellen Halterung (Zubehör)
(siehe Bild B)
Mithilfe der universellen Halterung 24 können Sie das Mess-
werkzeug z.B. an senkrechten Flächen, Rohren oder magneti-
sierbaren Materialien befestigen. Die universelle Halterung ist
ebenso als Bodenstativ geeignet und erleichtert die Höhen-
ausrichtung des Messwerkzeugs.
Richten Sie die universelle Halterung 24 grob aus, bevor Sie
das Messwerkzeug einschalten.
Arbeiten mit Laserempfänger (Zubehör)
(siehe Bild B)
Bei ungünstigen Lichtverhältnissen (helle Umgebung, direkte
Sonneneinstrahlung) und auf größere Entfernungen verwen-
den Sie zum besseren Auffinden der Laserlinien den Laser-
empfänger 26. Schalten Sie beim Arbeiten mit dem Laser-
empfänger den Empfängermodus ein (siehe
„Empfängermodus", Seite 11).
Laser-Sichtbrille (Zubehör)
Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch
erscheint das Licht des Lasers für das Auge heller.
 Verwenden Sie die Laser-Sichtbrille nicht als Schutz-
brille. Die Laser-Sichtbrille dient zum besseren Erkennen
des Laserstrahls, sie schützt jedoch nicht vor der Laser-
strahlung.
 Verwenden Sie die Laser-Sichtbrille nicht als Sonnen-
brille oder im Straßenverkehr. Die Laser-Sichtbrille bie-
tet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.
