Levelflex M FMP40 mit HART/4...20 mA
Sondenlängentoleranzen
Gewicht
Werkstoff
Prozessanschluss
Dichtung
Sonde
Endress+Hauser

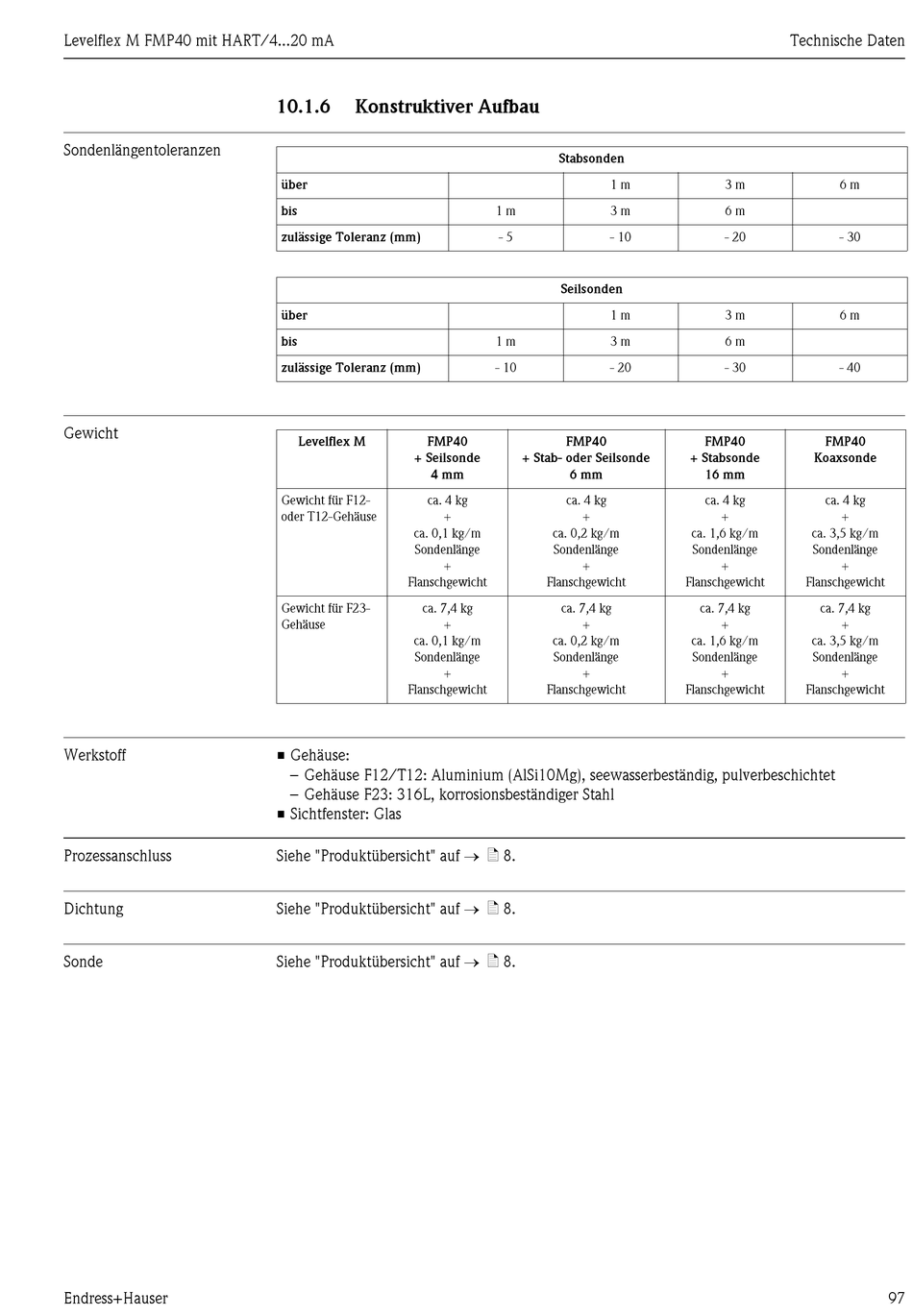

10.1.6

Konstruktiver Aufbau

über
bis
zulässige Toleranz (mm)
über
bis
zulässige Toleranz (mm)
Levelflex M FMP40
+ Seilsonde
4 mm
Gewicht für F12- ca. 4 kg
oder T12-Gehäuse +
ca. 0,1 kg/m
Sondenlänge
+
Flanschgewicht
Gewicht für F23- ca. 7,4 kg
Gehäuse +
ca. 0,1 kg/m
Sondenlänge
+
Flanschgewicht
• Gehäuse:
– Gehäuse F12/T12: Aluminium (AlSi10Mg), seewasserbeständig, pulverbeschichtet
– Gehäuse F23: 316L, korrosionsbeständiger Stahl
• Sichtfenster: Glas
Siehe "Produktübersicht" auf → ä 8.
Siehe "Produktübersicht" auf → ä 8.
Siehe "Produktübersicht" auf → ä 8.
Stabsonden
1 m
1 m 3 m
- 5 - 10
Seilsonden
1 m
1 m 3 m
- 10 - 20
FMP40
+ Stab- oder Seilsonde
6 mm
ca. 4 kg
+
ca. 0,2 kg/m
Sondenlänge
+
Flanschgewicht
ca. 7,4 kg
+
ca. 0,2 kg/m
Sondenlänge
+
Flanschgewicht
Technische Daten
3 m 6 m
6 m
- 20 - 30
3 m 6 m
6 m
- 30 - 40
FMP40 FMP40
+ Stabsonde Koaxsonde
16 mm
ca. 4 kg ca. 4 kg
+ +
ca. 1,6 kg/m ca. 3,5 kg/m
Sondenlänge Sondenlänge
+ +
Flanschgewicht Flanschgewicht
ca. 7,4 kg ca. 7,4 kg
+ +
ca. 1,6 kg/m ca. 3,5 kg/m
Sondenlänge Sondenlänge
+ +
Flanschgewicht Flanschgewicht
97
